4

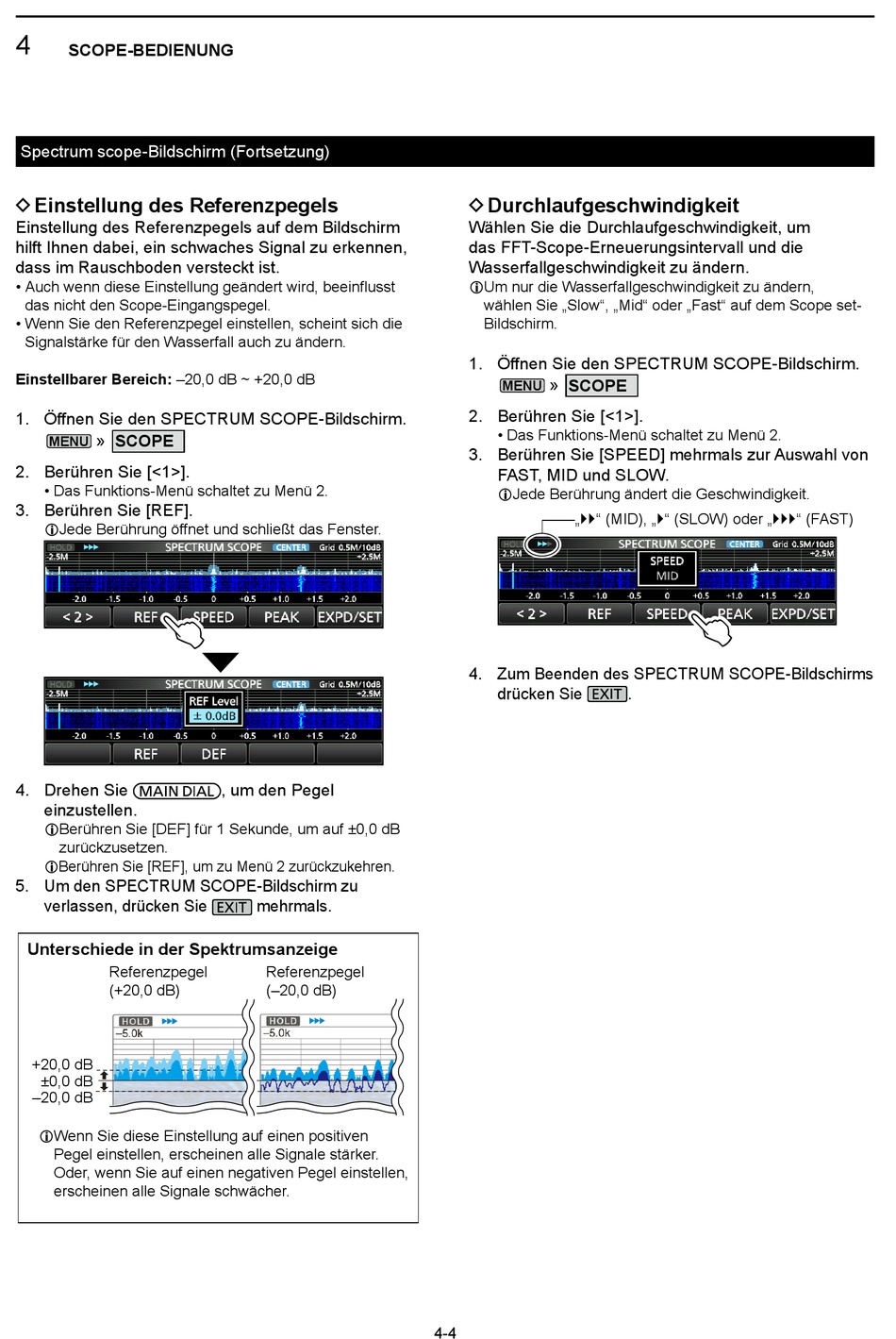

SCOPE-BEDIENUNG
Spectrum scope-Bildschirm (Fortsetzung)
D Einstellung des Referenzpegels
Einstellung des Referenzpegels auf dem Bildschirm
hilft Ihnen dabei, ein schwaches Signal zu erkennen,
dass im Rauschboden versteckt ist.
• Auch wenn diese Einstellung geändert wird, beeinflusst
das nicht den Scope-Eingangspegel.
• Wenn Sie den Referenzpegel einstellen, scheint sich die
Signalstärke für den Wasserfall auch zu ändern.
Einstellbarer Bereich: –20,0 dB ~ +20,0 dB
1. Öffnen Sie den SPECTRUM SCOPE-Bildschirm.
» SCOPE
MENU
2. Berühren Sie [<1>].
• Das Funktions-Menü schaltet zu Menü 2.
3. Berühren Sie [REF].
LJede Berührung öffnet und schließt das Fenster.
4. Drehen Sie
einzustellen.
L Berühren Sie [DEF] für 1 Sekunde, um auf ±0,0 dB
zurückzusetzen.
LBerühren Sie [REF], um zu Menü 2 zurückzukehren.
5. Um den SPECTRUM SCOPE-Bildschirm zu
verlassen, drücken Sie
Unterschiede in der Spektrumsanzeige
Referenzpegel
(+20,0 dB)
+20,0 dB
±0,0 dB
–20,0 dB
L Wenn Sie diese Einstellung auf einen positiven
Pegel einstellen, erscheinen alle Signale stärker.
Oder, wenn Sie auf einen negativen Pegel einstellen,
erscheinen alle Signale schwächer.
, um den Pegel
mehrmals.
Referenzpegel
(–20,0 dB)
D Durchlaufgeschwindigkeit
Wählen Sie die Durchlaufgeschwindigkeit, um
das FFT-Scope-Erneuerungsintervall und die
Wasserfallgeschwindigkeit zu ändern.
L Um nur die Wasserfallgeschwindigkeit zu ändern,
wählen Sie „Slow", „Mid" oder „Fast" auf dem Scope set-
Bildschirm.
1. Öffnen Sie den SPECTRUM SCOPE-Bildschirm.
» SCOPE
MENU
2. Berühren Sie [<1>].
• Das Funktions-Menü schaltet zu Menü 2.
3. Berühren Sie [SPEED] mehrmals zur Auswahl von
FAST, MID und SLOW.
L Jede Berührung ändert die Geschwindigkeit.
„" (MID), „" (SLOW) oder „" (FAST)
4. Zum Beenden des SPECTRUM SCOPE-Bildschirms
drücken Sie
4-4
.
