[REMOTE]
Wird für die Fernsteuerung des Empfängers mit
Daten des CI-V-Formats verwendet.
(3,5 mm, 1/8 in (d))
L S ie können die USB-Treiber und
Installationsanleitung von der Icom-Webseite
herunterladen.
http://www.icom.co.jp/world/support/download/firm
[EXT-SP]
Für den Anschluss eines externen Lautsprechers
wie der optionale SP-39AD.
(3,5 mm, 1/8 in (d))
[DC IN]
zum Anschluss des optionalen SP-39AD.
[DC13,8 V]
Akzeptiert den festgelegte Gleichstrom
für 13,8 V DC (±15%), durch das
mitgelieferte Gleichstromkabel.
[ANT 1]
[ANT 2]
[ANT 3]
LFür eine Langdrahtantenne.
[AUX]
Ein belegter Anschluss. Keine interne Verbindung.
[PHONES]
Zum Anschließen von Standard-Stereokopfhörern.
(3,5 mm, 1/8 in (d))
Im Fernsteuerungsmodus drücken Sie [LOCAL], um in den
normalen (Lokal) Modus (LOCAL LED schaltet sich AUS)
zurückzukehren.
*Außer
• Ausgangsimpedanz:
• Ausgangspegel: M ehr als 2 W bei 10% Verzerrung an 8 Ω Last.
Bei Verbindung von SP-39AD oder AD-55NS,
schließen Sie den mitgelieferte DC-Kurzstecker an [DC13,8 V] an.
WARNUNG! NIEMALS Umkehren der Polarität
des Gleichstromkabels (Rot= , Schwarz= ).
Ansicht der Rückseite
• Frequenzbereich:
N-Typ
• Eingangsimpedanz:
L W enn die Empfangsfrequenz zwischen 10 kHz und 29,999999
MHz bestimmt wird, können Sie die Antenne auf [ANT 1] ~ [ANT
3] auswählen.
• Frequenzbereich:
SO-239
• Eingangsimpedanz:
RCA-Typ
• Frequenzbereich:
• Eingangsimpedanz:
RCA-Typ
• Ausgangsimpedanz:
• Ausgangspegel:
16-2

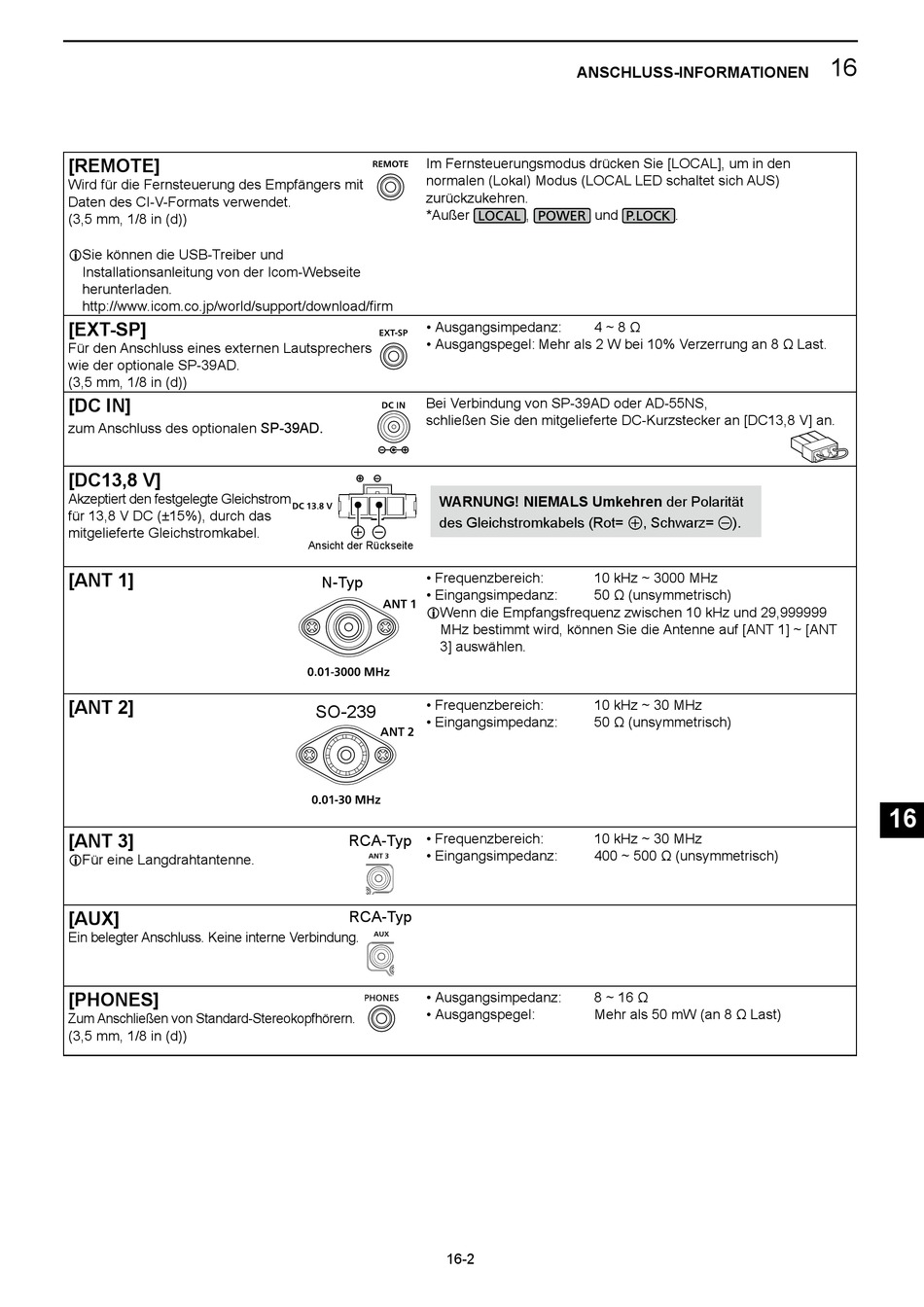

ANSCHLUSS-INFORMATIONEN
,
und
.
4 ~ 8 Ω
10 kHz ~ 3000 MHz
50 Ω (unsymmetrisch)
10 kHz ~ 30 MHz
50 Ω (unsymmetrisch)
10 kHz ~ 30 MHz
400 ~ 500 Ω (unsymmetrisch)
8 ~ 16 Ω
M ehr als 50 mW (an 8 Ω Last)
