Slibevejledning for MultiCutter

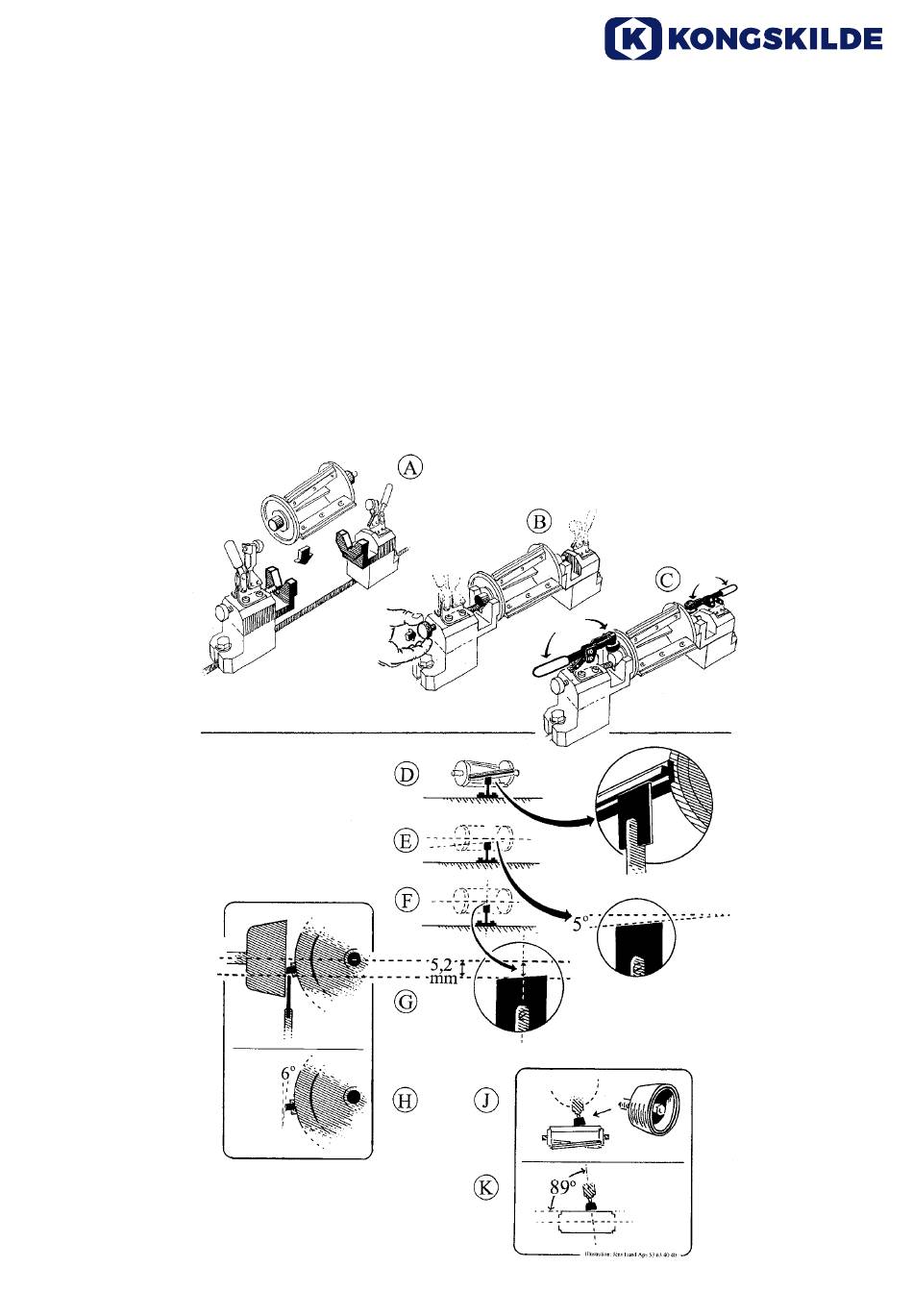

Slibemaskinen
1. Rotoren spændes op mellem to V-spor, som støt-
ter på lejepasningerne (brug ikke pinoler).
2. Rotorens centerhøjde skal være lige med centrum
af kopslibeskiven.
3. For at opnå en frigangsvinkel på 6° skal slibe-
lærens midte placeres 5,2 mm under centrum af
kopskiven.
4. Vinklen på slibelæren er 5° og svarer til vinklen på
rotorknivene.
5. For at sikre at kopstenen kun sliber med een side
skal spindeldokken drejes 1°.
Kopstenen
1. Ø75 x 30 mm diamantsten med huldiameter tilpas-
set slibemaskinens spindel.
2. Skal rotere med ca. 3500 omdr./min.
Slibemidlet
Slib Naxos SD 151R 75B-3 kan foreslås.
Slibningen
1. Manuel tilspænding ca. 140 mm/5 Sek.
2. Spåndybde ca. 0,01 - 0,02 mm.
3. Rotorens min. diameter ca. ø99 mm.
