Schleifanleitung für MultiCutter

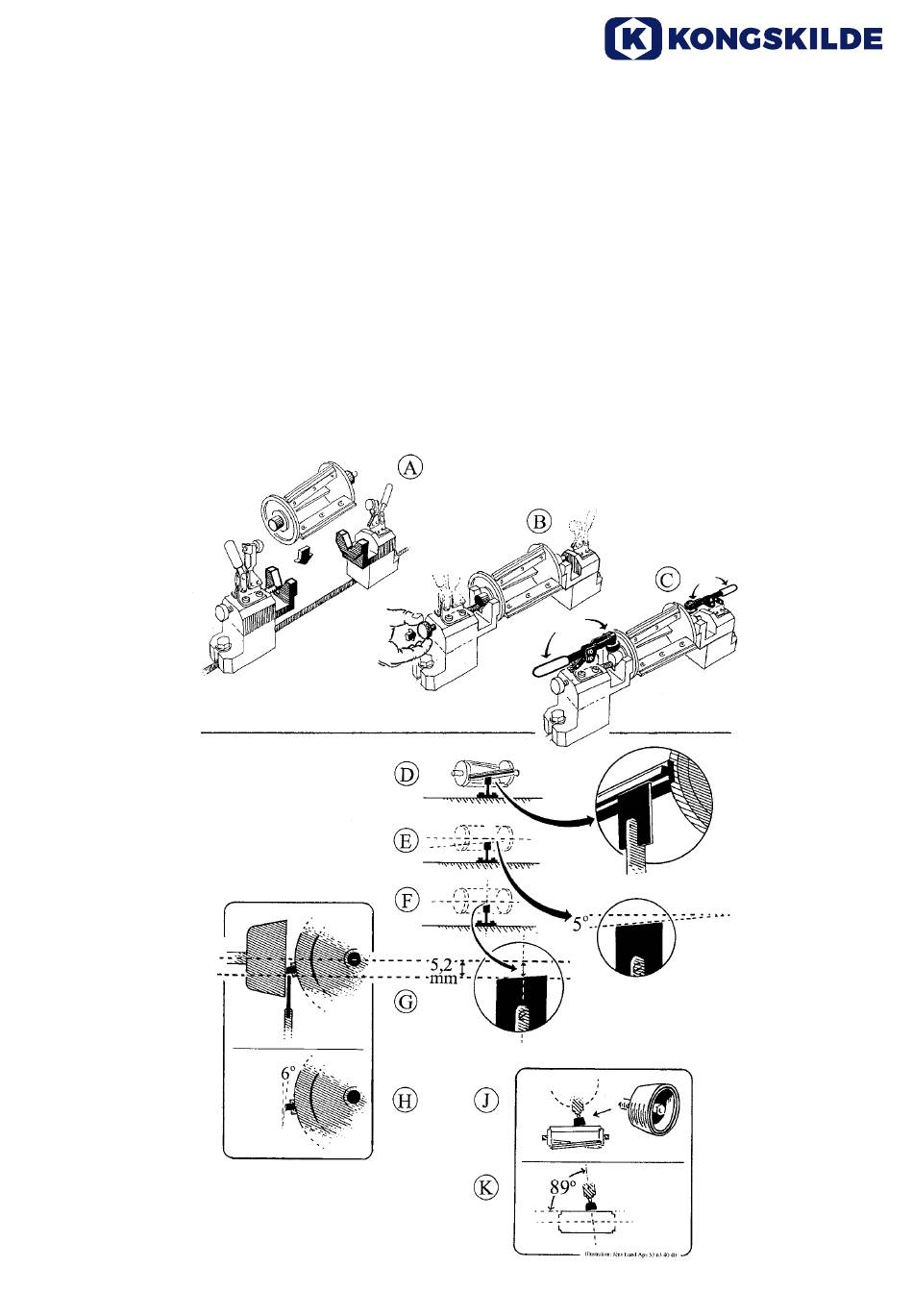

Schleifmaschine
1. Den Rotor zwischen zwei V-Spuren einspannen,
wo das Lager montiert ist (nicht Spitzen verwen-
den).
2. Die Spitzenhöhe des Rotors muss mit dem Zen-
trum der Topfscheibe Flucht halten.
3. Um einen Freiwinkel von 6° zu erreichen, ist die
Mitte der Schleiflehre 5,2 mm unter dem Zentrum
der Topfscheibe anzubringen.
4. Der Winkel der Schleiflehre ist 5° entsprechend
dem Winkel der Rotormesser.
5. Um sicherzustellen, dass der Topfscheibenstein
nur mit einer Seite schleift, ist der Spindelstock 1°
zu drehen.
Topfscheibenstein
1. Ø75 x 30 mm Diamantabziehstein mit einem der
Schleifspindel angepassten Lochdurchmesser.
2. Drehzahl: ca. 3500 U/min.
Schleifmittel
Schleifmittel Naxos SD 151R 75B-3 kann empfohlen
werden.
Schleifen
1. Manueller Vorschub ca. 140 mm/5 Sek.
2. Schnittiefe ca. 0,01 - 0,02 mm.
3. Mindestdurchmesser des Rotors ca. Ø99 mm.
