Ajuste de la contracuchilla
Todos los ajustes deben realizarse con herramien-
tas manuales - NO utilice destornilladores eléctri-
cos.
Nunca intente ajustar el cortador mientras se en-
cuentre en funcionamiento.
1. Desacople el motor - no desmonte la sección de
entrada del cortador ni afloje sus tornillos, ya que
ésto puede afectar al ajuste de la contracuchilla.
2. Afloje las contratuercas 1 o 2 vueltas.
3. Gire el rotor a mano en el sentido correcto de giro
Apriete ligeramente uno de los tornillos más ex-
teriores de la contracuchilla hasta que perciba un
"click". Este sonido se produce cuando la cuchilla
del rotor toca la contracuchilla. Cuando el sonido
sea claro y el rotor pueda todavía girarse a mano,
apriete en ese punto la contratuerca.
4. A continuación, apriete ligeramente el tornillo exte-
rior situado en el otro extremo de la contracuchilla,
mientras gira el rotor. Cuando detecte otro "click"
y el rotor pueda todavía girarse a mano, apriete la
contratuerca.
5. Finalmente, apriete ligeramente el tornillo de aju-
ste situado en el medio de la contracuchilla, a la
vez que gira el rotor a mano, hasta que perciba un
click. En ese momento apriete la contratuerca.
6. Compruebe que cortador corta correctamente en
todo el ancho del filo de corte utilizando un papel
o film de plástico finos. Debe comprobarse todo

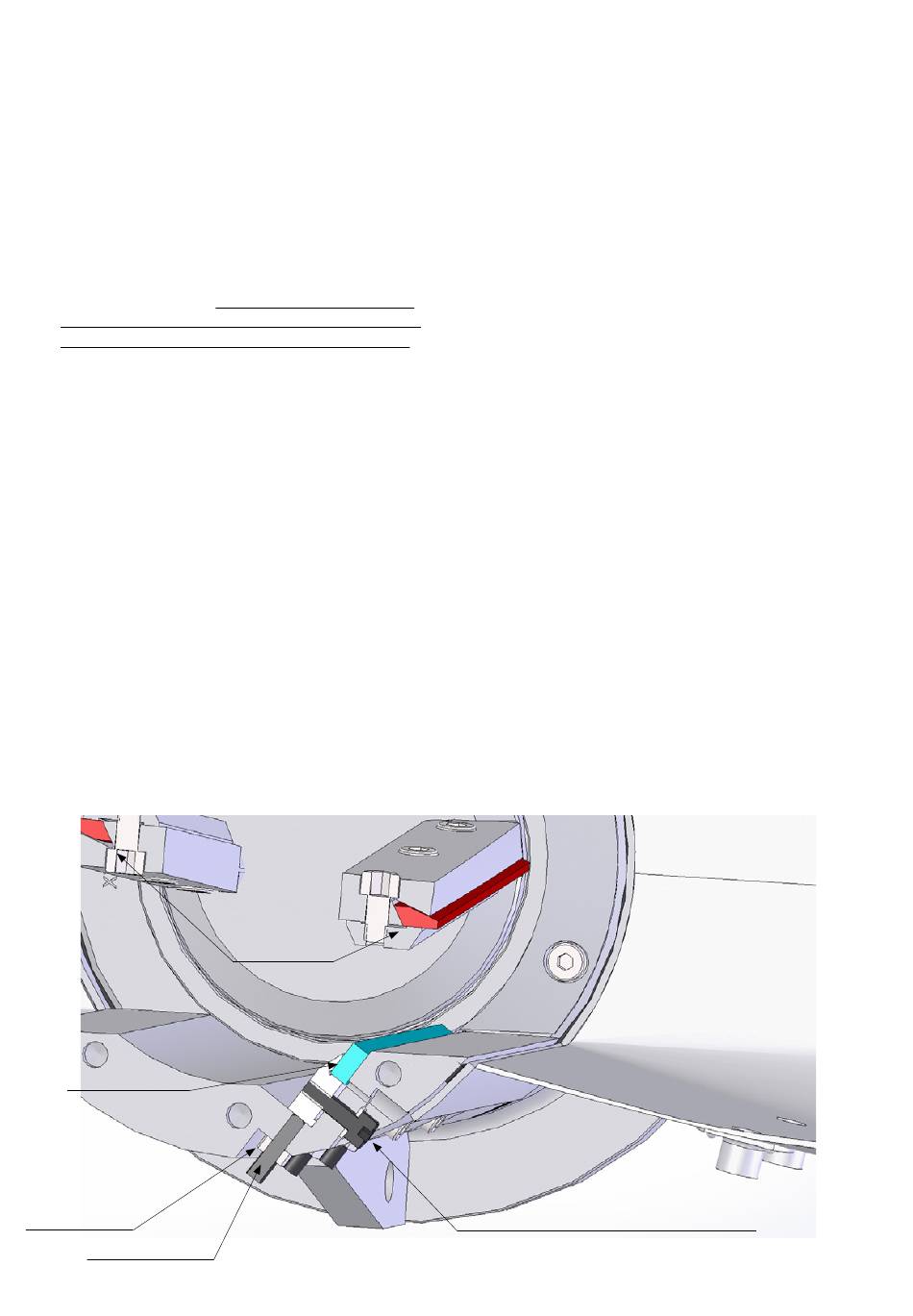

Contracuchilla
Contratuercas
Tornillos de ajuste
44
Cuchillas rotor
el ancho de la zona de corte del cortador. Cuando
está correctamente ajustado las cuchillas del rotor
tocan la contracuchilla al girar el rotor manualmen-
te. Recuerde que el rotor debe girarse solamente
en la dirección correcta de giro.
7. En caso de que la contracuchilla se haya ajustado
demasiado y el rotor no pueda girar, afloje los
tornillos de ajuste de la conctracuchilla y repita el
proceso descrito.
Tenga cuidado cuando gire el rotor manualmente.
Utilice guantes.
Cambio de la contracuchilla
Si el filo de corte de la contracuchilla está gastado
o dañado, ésta puede extraerse y girarse 180º para
utilizar un nuevo filo de corte. Esto se efectúa de la
siguiente manera:
1. Afloje las 3 contratuercas, los 3 tornillos de ajuste
y los 3 tornillos de fijación de la contracuchilla.
2. Extraiga la contracuchilla y gírela 180º.
3. Apriete ligeramente los tornillos de fijación.
4. Ajuste la contracuchilla según se ha descrito ante-
riormente.
5. Apriete los tornillos de fijación a 7 Nm.
6. Compruebe que el cortador corta correctamente.
Si no fuera así, ajuste la contracuchilla tal y como
se ha descrito anteriormente.
Tornillos de montaje - par de apriete 7 Nm
