Kongskilde Multicutter Betriebsanleitung Seite 63

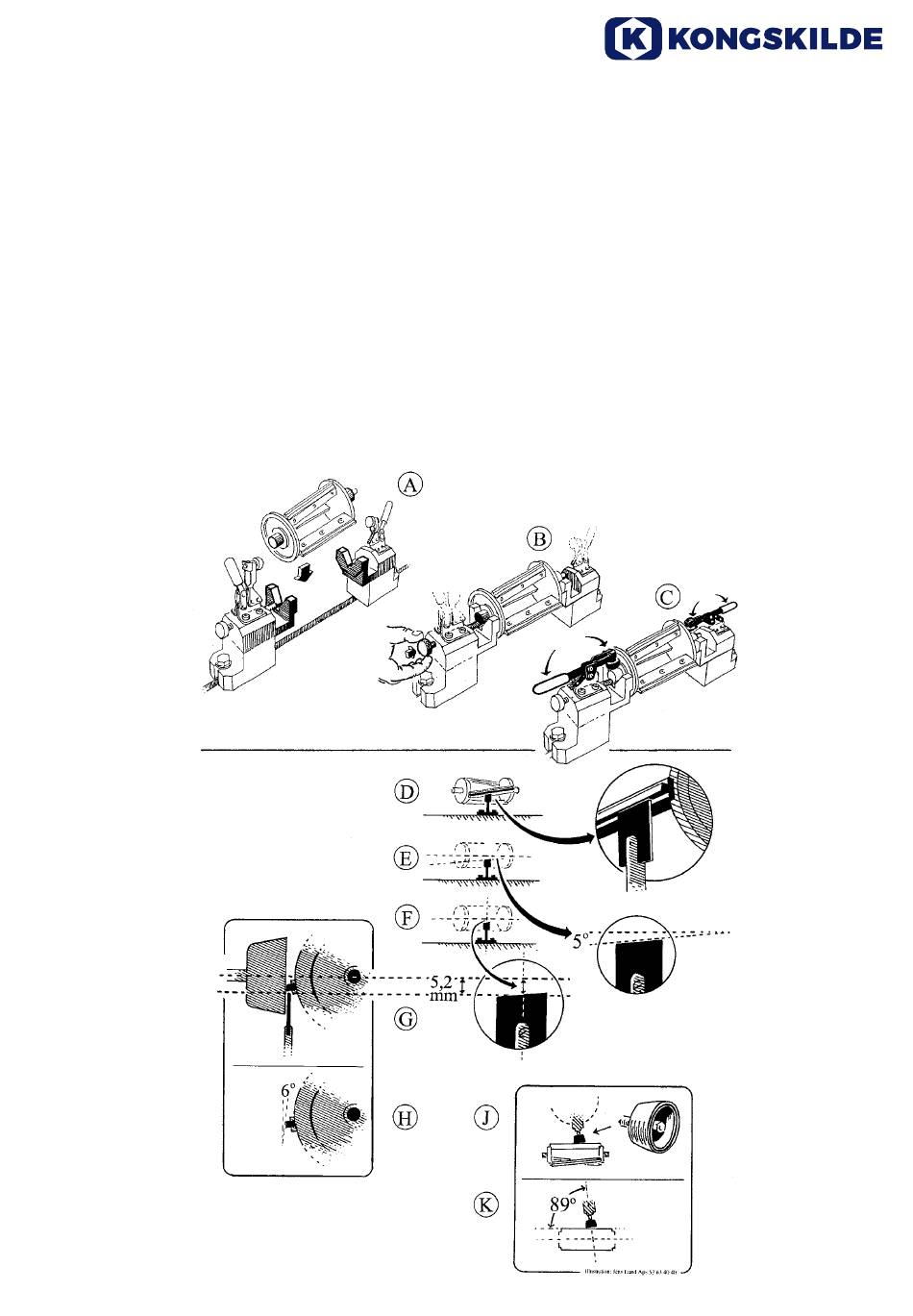

Slipinstruktioner för MultiCutter
Slipmaskin
1. Kläm fast upp rotorn mellan två V-spår som stöder
på lagerstolen (använd inte centrum).
2. Rotorns centrumhöjd måste vara i linje med mitten
av kopphjulet.
3. För att uppnå en frigångsvinkel på 6° måste slip-
mallens centrum placeras 5,2 mm under kopphju-
lets mitt.
4. Slipmallvinkeln är 5° motsvarande rotorknivvinkeln.
5. För att säkerställa att endast en sida av kopphju-
lets slipsten används för slipning, vrid det fasta
huvudet 1°.
Kopphjulslipsten
1. Ø75 x 30 mm diamantslipsten med håldiametern
justerad för att passa slipspindeln.
2. Hastighet: ca. 3500 varv per minut
Skrovlig
Abrasive Naxos SD 151R 75B-3 kan rekommenderas.
Slipning
1. Manuell matning ca. 140 mm / 5 sek.
2. Snittdjupet ca. 0,01 - 0,02 mm.
3. Minsta rotordiameter ca Ø99
63
