Aanpassing van de vaste messen
Alle aanpassingen dienen met handgereedschap
te worden gedaan. Gebruik geen elektrisch ge-
reedschap.
Aanpassingen alleen uitvoeren bij stilstand van de
cutter. De cutter mag niet in bedrijf zijn. Zorg voor
een spanningsvrij situatie.
1. Verwijder de motor – verwijder NIET de inlet en
maak de inlet schroeven NIET los. Deze kunnen
namelijk van invloed zijn op het afstellen van de
messen.
2. Draai de 3 'tegenmoeren' los.
3. Draai de rotor met de hand in de juiste draai-
richting en draai een van de buitenste stelschro-
even naar binnen totdat u een klikgeluid hoort.
Het geluid klinkt wanneer het bewegende mes het
vaste mes raakt. Wanneer het geluid helder is en
de rotor nog met de hand kan worden geslepen,
draait u de contramoer vast.
4. Draai, tijdens het roteren van de rotor de buitenste
stelschroef aan de andere kant naar binnen. Wan-
neer een klikgeluid hoorbaar is en de rotor nog
steeds met de hand kan worden gedraaid, draait u
de contramoer vast.
5. Draai ten slotte de middelste stelschroef naar bin-
nen terwijl u de rotor draait, totdat u een klikgeluid
hoort en draai vervolgens de contramoer vast.

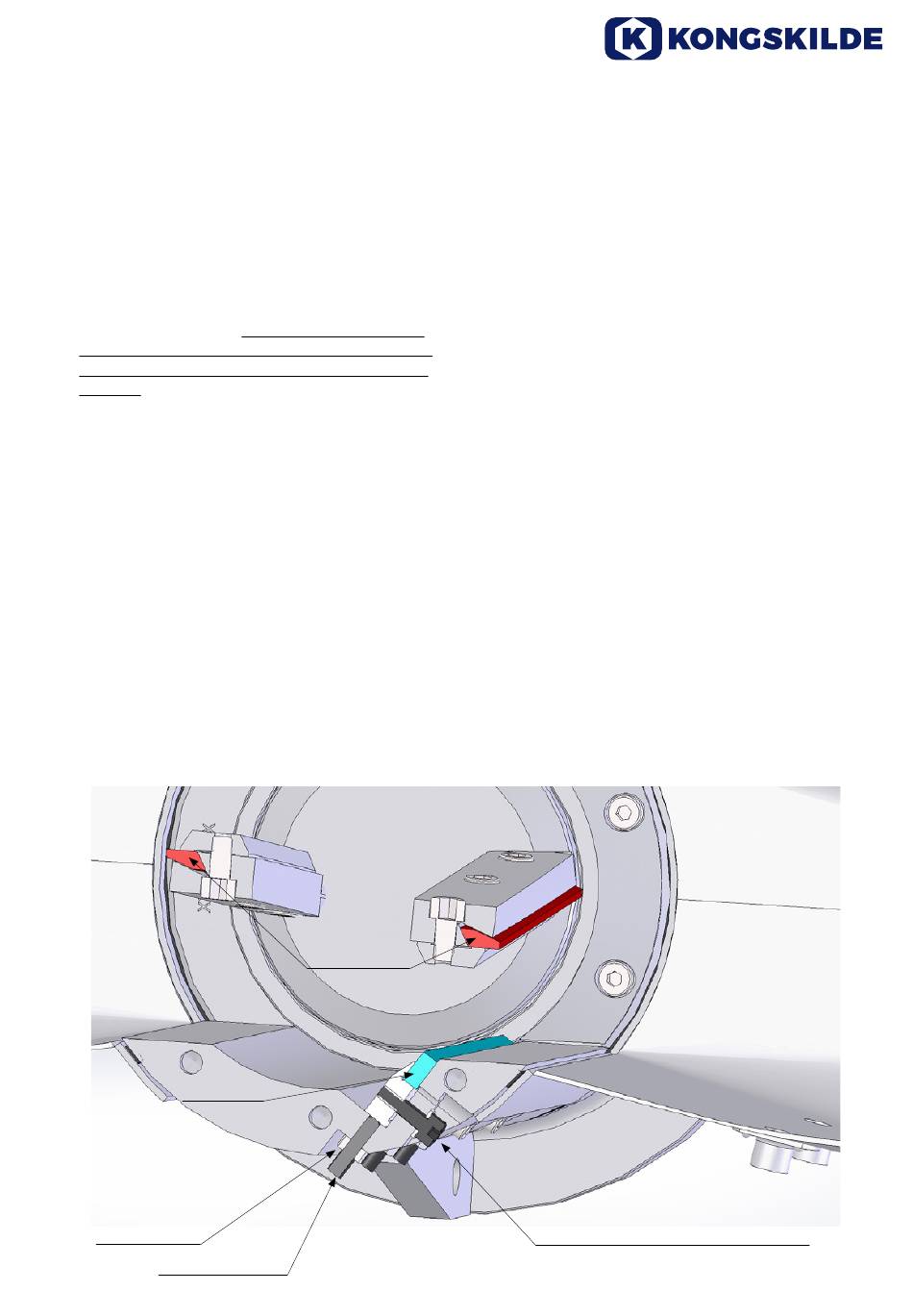

Statische mes
Tegenovergestelde
bouten
Verstel schroeven
6. Controleer of het snijden over de gehele breedte
7. Als het vaste mes te strak is afgesteld, draai dan
Wees voorzichtig wanneer de rotor met de hand wordt
gedraaid. Gebruik altijd de juiste handschoenen.
Het vaste mes verwijderen
Als de snijkant van het vaste mes versleten of bescha-
digd is, kan het mes worden verwijderd en 90 graden
worden gedraaid om een nieuwe snijkant te gebruiken.
Dit gebeurt door:
1. Losdraaien van de 3 contramoeren, de 3
2. Het vaste mes eruit halen en 90 graden draaien.
3. Draai de bevestigingsschroeven licht aan.
4. Afstellen van het mes zoals eerder getoond.
5. Draai de bevestigingsschroeven vast op 7 Nm
6. Controleren of de cutter naar tevredenheid snijdt.
Rotor mes
van het mes bevredigend is door een heel dun
stuk plasticfolie of papier te snijden. De breedte
van het gehele mes moet worden gecontroleerd.
Bij een juiste afstelling moet het gevoel zijn dat de
rotor het vaste mes raakt wanneer de rotor met de
hand wordt gedraaid. Nogmaals, de rotor alleen in
de juiste draairichting draaien om schade aan het
mes te voorkomen.
de stelschroeven los en start het proces opnieuw.
stelschroeven en de 3 montageschroeven.
Zo niet, pas dan het mes aan zoals eerder geto-
ond.
Bevestiging schroeven - borgen op 7 Nm
