Instrucciones de rectificado
para MultiCutter
Rectificadora

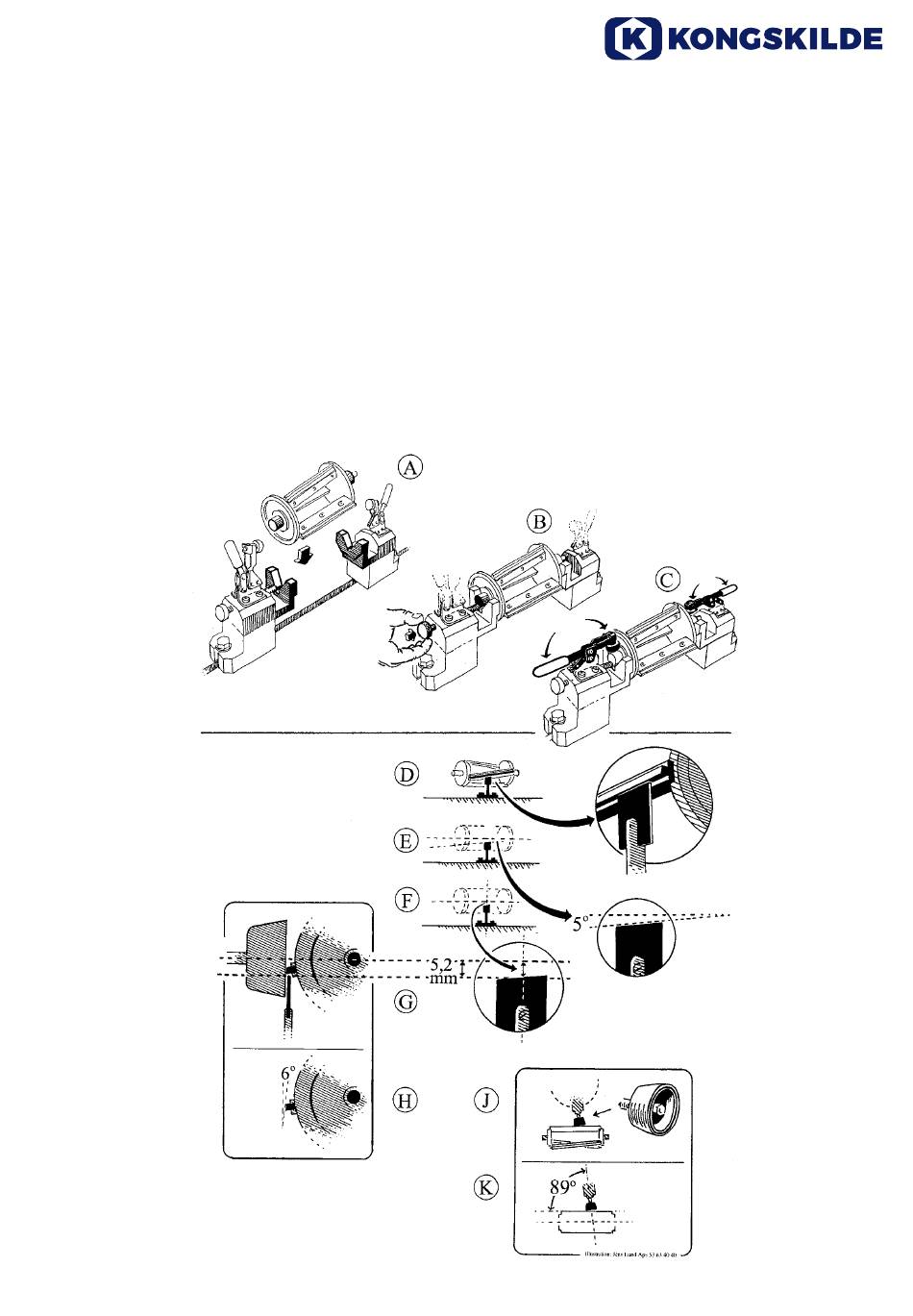

1. Posicione el rotor del Multicutter entre puntos,
utilizando los extremos que van alojados en los
rodamientos (no utilizar los centros).
2. La altura del centro del rotor debe alinearse con el
centro de la muela.
3. Para obtener un ángulo de incidencia de 6°, sitúa
la plantilla de rectificado a 5.2 mm por debajo del
centro de la muela.
4. El ángulo de plantilla de rectificado es 5° corre-
spondiente al ángulo de la cuchilla del rotor.
5. Para asegurarse que sólo se utiliza un lado de la
muela en el rectificado, gire 1º el eje de la muela.
Muela
1. Ø75 x 30 mm muela diamante con diámetro de
agujero ajustado al eje de rectificado.
2. Velocidad: aprox. 3500 r.p.m.
Abrasivo
Se recomienda Abrasive Naxos SD 151R 75B-3.
Rectificado
1. Velocidad avance, aprox. 140 mm/5 sec.
2. Profundidaad de corte, aprox. 0,01 - 0,02 mm.
3. Diámetro roto mínimo, aprox Ø99
