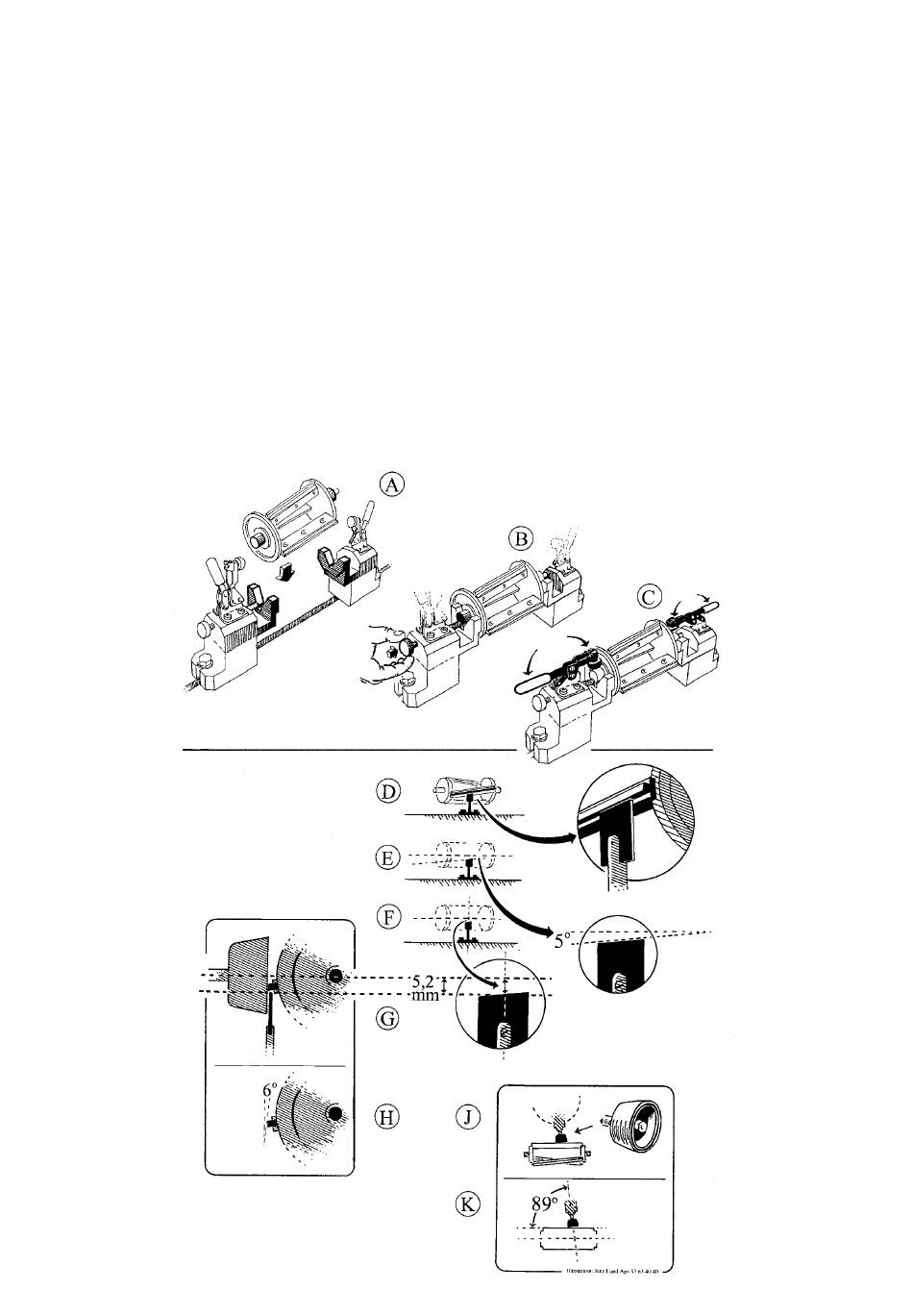

Aanwijzingen voor het slijpen
van de MultiCutter
Slijpmachine
1. Span de rotor op tussen de twee V-sporen die
steunen op de lagers (gebruik de centers niet).
2. De centerhoogte van de rotor moet in lijn zijn met
het centrum van de komslijpschijf.
3. Om een vrijloophoek van 6° te verkrijgen moet het
midden van de slijpmal 5,2 mm onder het centrum
van de koms chijf worden gepositioneerd.
4. De slijpmal heeft een hoek van 5°, gelijk aan de
hoek van de rotormessen.
5. Om er zeker van te zijn dat de komslijpschijf maar
met één zijkant slijpt moet de vaste kop 1° worden
gedraaid.
54
Komslijpschijf
1. Ø75x30 mm diamantslijpschijf met een voor de
slijpspil geschikte naafdiameter.
2. Snelheid: ca. 3.500 toeren per minuut.
Slijpmiddel
Als slijpmiddel kan bijvoorbeeld Naxos SD 151R 75B-3
worden toegepast.
Slijpen
1. Handmatige voeding: ca. 140 mm/5 sec.
2. Verspaningsdiepte ca. 0,01 - 0,02 mm.
3. Minimale rotordiameter ca. Ø99 mm.
