Kongskilde Multicutter Betriebsanleitung Seite 8

Justering af fast kniv
Al justering skal foretages med håndværktøj - brug
ikke skruemaskine.
Forsøg aldrig at justere cutteren under drift.
1. Motoren afmonteres - fjern ikke indløbet, og løsn
ikke indløbets skruer, da det kan ændre den faste
knivs justering.
2. De 3 kontramøtrikker løsnes 1-2 omgange.
3. Mens rotoren drejes med hånden i korrekt omløbs-
retning, drejes en af de yderste justerskruer indad,
indtil der høres en kliklyd. Lyden fremkommer når
den bevægelige kniv rammer den faste kniv. Når
lyden er tydelig, og rotoren stadig kan drejes med
håndkraft, spændes kontramøtrikken.
4. Dernæst drejes den yderste justerskrue i modsatte
side indad, mens rotoren drejes. Når der kan hø-
res endnu en kliklyd, og rotoren stadig kan drejes
let, spændes kontramøtrikken.
5. Til sidst drejes den miderste justerskrue indad,
mens rotoren drejes, indtil der høres endnu en
kliklyd, hvorefter kontramøtrikken spændes.
6. Kontroller om cutteren skærer tilfredsstillende i
hele knivbredden, ved at skære et meget tyndt
stykke plastfolie eller papir. Hele cutterens bredde

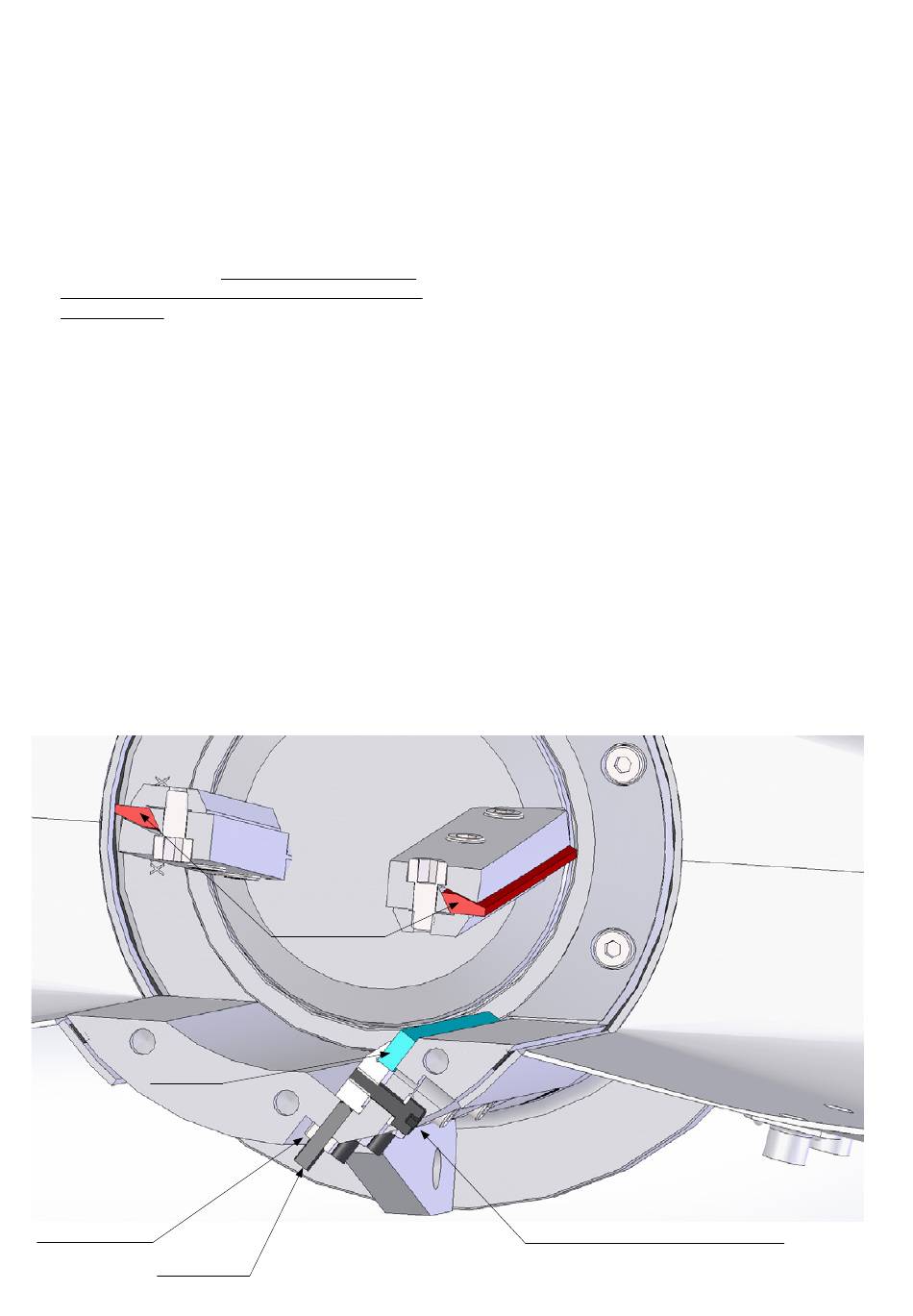

Fast kniv
Kontramøtrikker
Justerskruer
8
Bevægelig kniv
bør kontrolleres. Ved korrekt justering, skal man
lige kunne mærke at rotoren berører den faste
kniv, når rotoren drejes med hånden. Igen her dre-
jes rotoren kun i korrekt omløbsretning.
7. Hvis man har justeret den faste kniv, så rotorkni-
ven går for hårdt på, løsnes justerskruerne igen,
og processen gantages.
Pas på fingrene, når rotoren drejes med hånden, brug
handsker.
Afmontering af fast kniv
Hvis den faste knivs skærkant er slidt eller beskadiget,
kan kniven afmonteres og vendes 180 grader, så en ny
skærkant kan bruges. Det gøres ved at:
1. Løsne de 3 kontramøtrikker, de 3 justerskruer, og
de 3 monteringsskruer
2. Tage den faste kniv ud og vende den.
3. Spænde monteringsskruerne let.
4. Justere kniven som vist tidligere.
5. Spænde monteringsskruerne 7Nm.
6. Kontrollere om cutteren skærer tilfredsstillende.
Hvis ikke, justeres kniven som vist tidligere.
Monteringsskruer - spændes 7Nm
