Kongskilde Multicutter Betriebsanleitung Seite 26

Einstellung der Festmesser
Alle Einstellungen sind mit Hilfe von Handwerk-
zeugen vorzunehmen – bitte benutzen Sie keinen
Akkuschrauber.
Versuchen Sie niemals, den Cutter währen des
Betriebes zu justieren.
1. Entfernen Sie den Motor – aber demontieren Sie
nicht den Eintritt, und lösen Sie nicht die Eintritts-
schrauben, da dies die Einstellung der Messer
beeinträchtigen könnte.
2. Lösen Sie die 3 Kontermuttern um 1-2 Drehungen.
3. Während Sie den Rotor von Hand in die korrekte
Laufrichtung drehen, drehen Sie eine der äußer-
sten Stellschrauben nach innen, bis Sie ein Klick-
geräusch hören. Dieses Geräusch entsteht, wenn
das bewegliche Messer auf das Festmesser trifft.
Ist das Geräusch deutlich zu vernehmen, und der
Rotor lässt sich weiterhin von Hand drehen, ziehen
Sie die Kontermutter an.
4. Nun drehen Sie die äußere Stellschraube auf der
entgegengesetzten Seite nach innen, während
Sie den Rotor drehen. Hören Sie erneut ein Klick-
geräusch, und der Rotor lässt sich nach wie vor
von Hand drehen, ziehen Sie die Kontermutter an.
5. Drehen Sie zu guter Letzt die mittlere Stellschrau-
be einwärts, während Sie den Rotor drehen, bis
ein weiterer Klicklaut zu hören ist. Dann ziehen Sie
die Kontermuttern an.
6. Überprüfen Sie, ob das Messer ordnungsgemäß
über die gesamte Breite der Klinge schneidet,

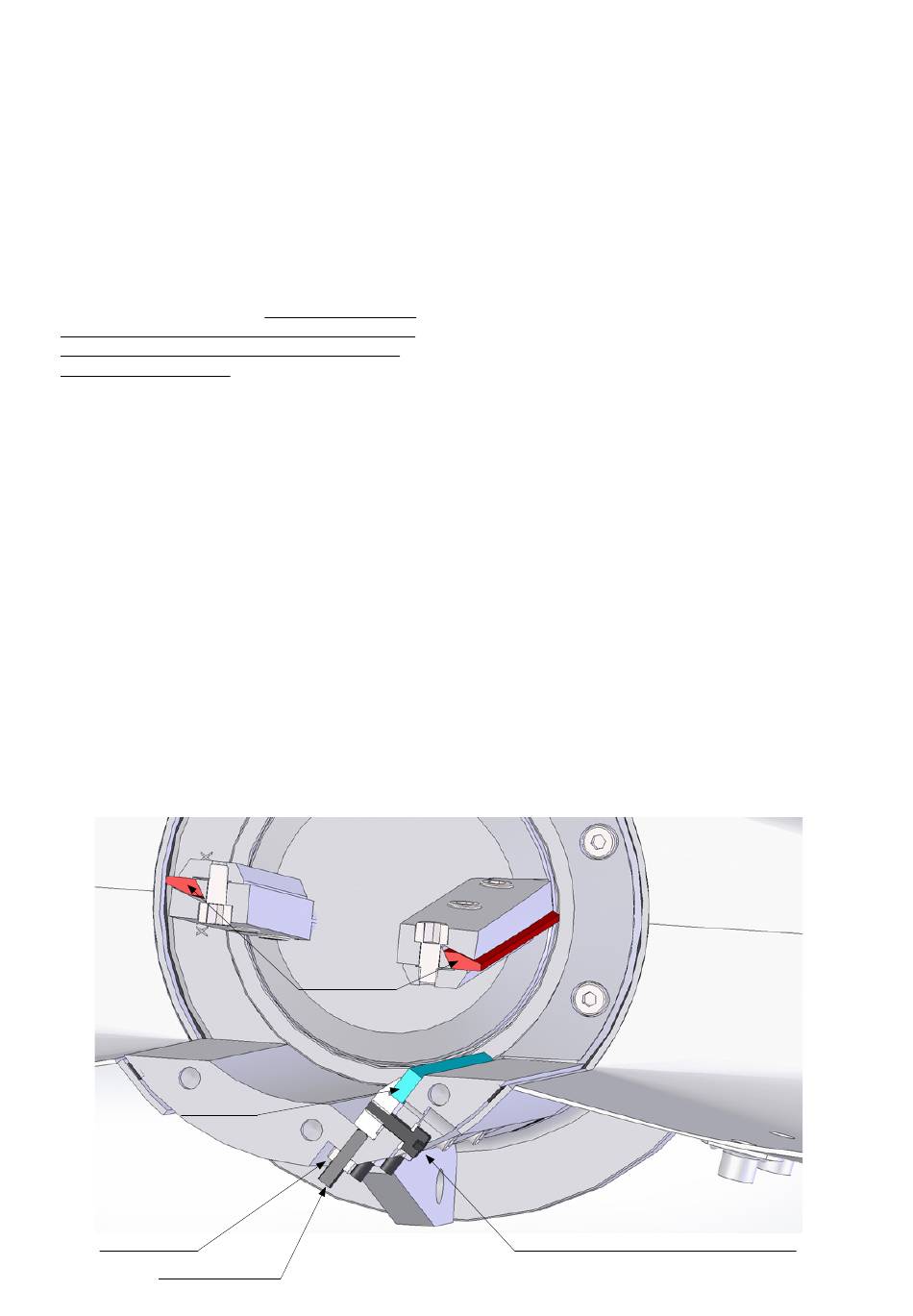

Festmesser
Kontermuttern
Stellschrauben
26
7. Sollte das Festmesser so eingestellt worden sein,
Tragen Sie beim Drehen des Rotors von Hand stets
Handschuhe.
Demontage des Festmessers
Ist die Klinge des Festmessers abgenutzt oder beschä-
digt, kann das Messer demontiert, und um 90° gedreht
wiedereingesetzt werden, um eine neue Schneidkante
zu nutzen. Gehen Sie wie folgt vor:
1. Lösen Sie die 3 Kontermuttern, die 3 Stellschrau-
2. Nehmen Sie das Festmesser heraus und drehen
3. Ziehen Sie die Befestigungsschrauben leicht an.
4. Justieren Sie das Messer wie zuvor beschrieben.
5. Ziehen Sie die Befestigungsschrauben auf 7 Nm
6. Prüfen Sie, ob der Cutter ordnungsgemäß schne-
Rotormesser
indem Sie eine sehr dünnes Stück Kunststofffolie
oder Papier schneiden. Die gesamte Breite des
Cutters sollte überprüft werden. Wenn die Einstel-
lung ordnungsgemäß durchgeführt wurde, sollten
Sie fühlen können, dass der Rotor das Festmesser
berührt, wenn er von Hand gedreht wird. Achten
Sie auch hier auf die korrekte Laufrichtung.
dass die Rotormesser zu festsitzen, lösen Sie die
Stellschrauben und wiederholen Sie den Vorgang.
ben sowie die 3 Befestigungsschrauben.
Sie es.
an.
idet. Falls nicht, justieren Sie das Messer wie zu-
vor beschrieben.
Befestigungsschrauben – auf 7 Nm anziehen
