Kongskilde Multicutter Betriebsanleitung Seite 59

Om samma utsugssystem suger olika tjocklekar av
film, bör man överväga att använda två cutters i sys-
temet. En cutter används för tunnfilm och den andra
cuttern för den tjockare filmen. Om filmen som sugs
är tunnare än 70 μm och den tjockare filmen är ca. 4
gånger tjockare eller mer än den tunnare filmen, bör
övervägas att använda två cutters i systemet, vilka kan
växlas mellan. Den tunna filmen skärs i en cutter och
den tjockare filmen skärs i den andra.

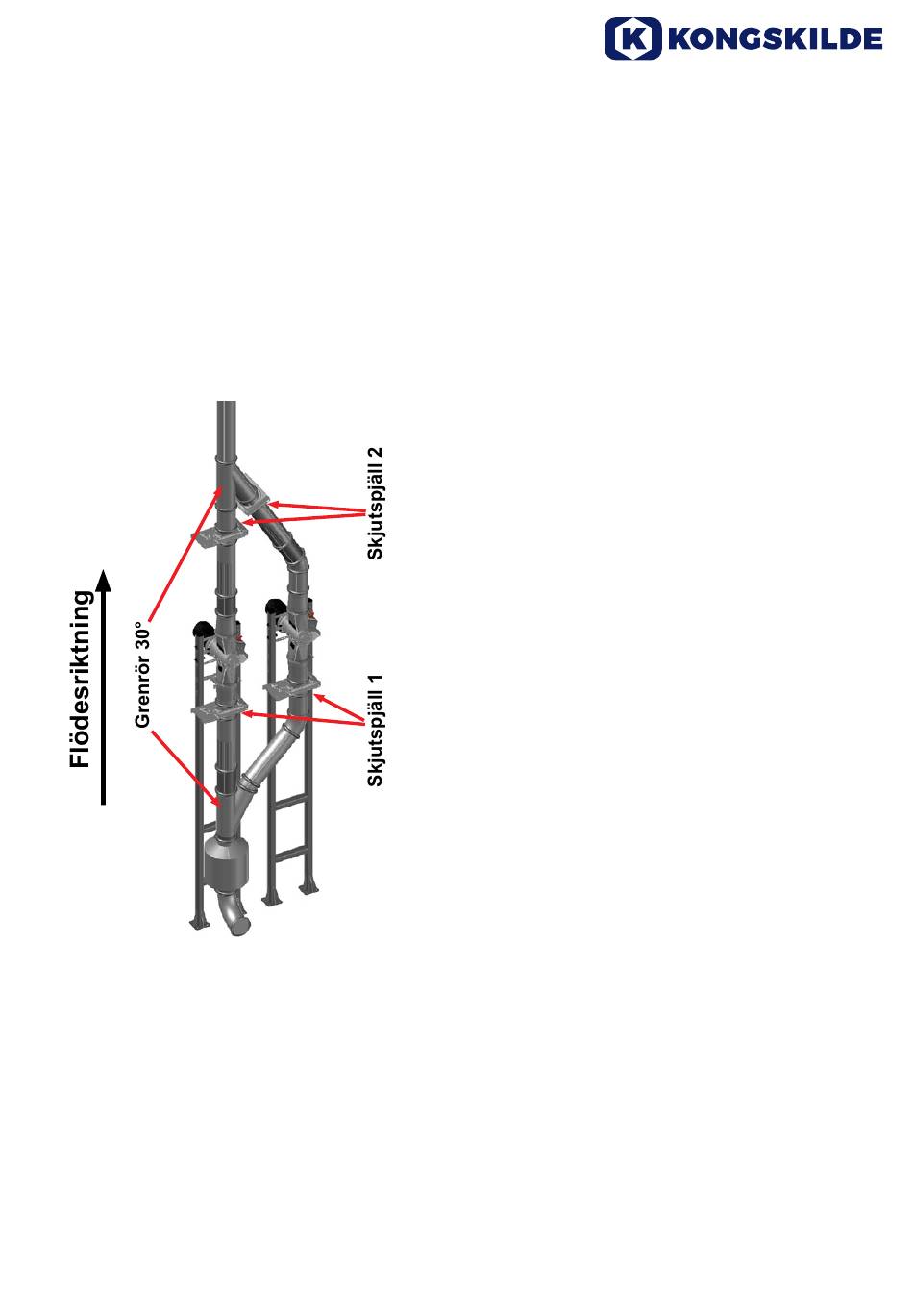

Systemet kan byggas som visas på bilden med grenrör
och skjutspjäll.
Var medveten om att när suget öppnas på en gren,
måste cuttern vara i drift innan spjällen öppnas.
Det nedre spjället 1 öppnas först. Senare, därefter kan
spjäll 2 öppnas. Detta förhindrar att material i grenröret
faller bakåt och ner genom röret och blockerar cuttern.
Det är fördelaktigt att upprätta en serviceplan för cut-
tern så att dåliga skärresultat kan undvikas. Vidare bör
den oanvända cuttern stängas av, för att undvika onö-
digt slitage och energiförbrukning.
Optimalt skapas en lösning som säkerställer att skjut-
spjällen är i rätt läge och att strömmen är ansluten till
rätt cutter. Om det är fördelaktigt, så bör spjäll och cut-
ter styras av en gemensam systemstyrenhet. Var med-
veten om att när du öppnar för sug på en gren måste
cuttern gå innan luftspjällen öppnas.
Cuttern måste monteras med horisontell axel, eft-
ersom det ger en jämnare materialfördelning, och
mindre koncentrerat slitage på knivarna.
Med vertikala knivar tenderar filmen att löpa kontinu-
erligt på ena sidan - med risk för att den löper mellan
remsavvisaren och knivens ände. Cuttern är utrustad
med standardkullager som belastas av rotorns vikt i
längdriktningen av axeln. Om rotorn är monterad ver-
tikalt ökas belastningen på kullagren ca. 3 gånger mer
än med radiell (horisontell) belastning.
Vertikal montering får därför aldrig användas.
59
