Instructions de rectification du
MultiCutter

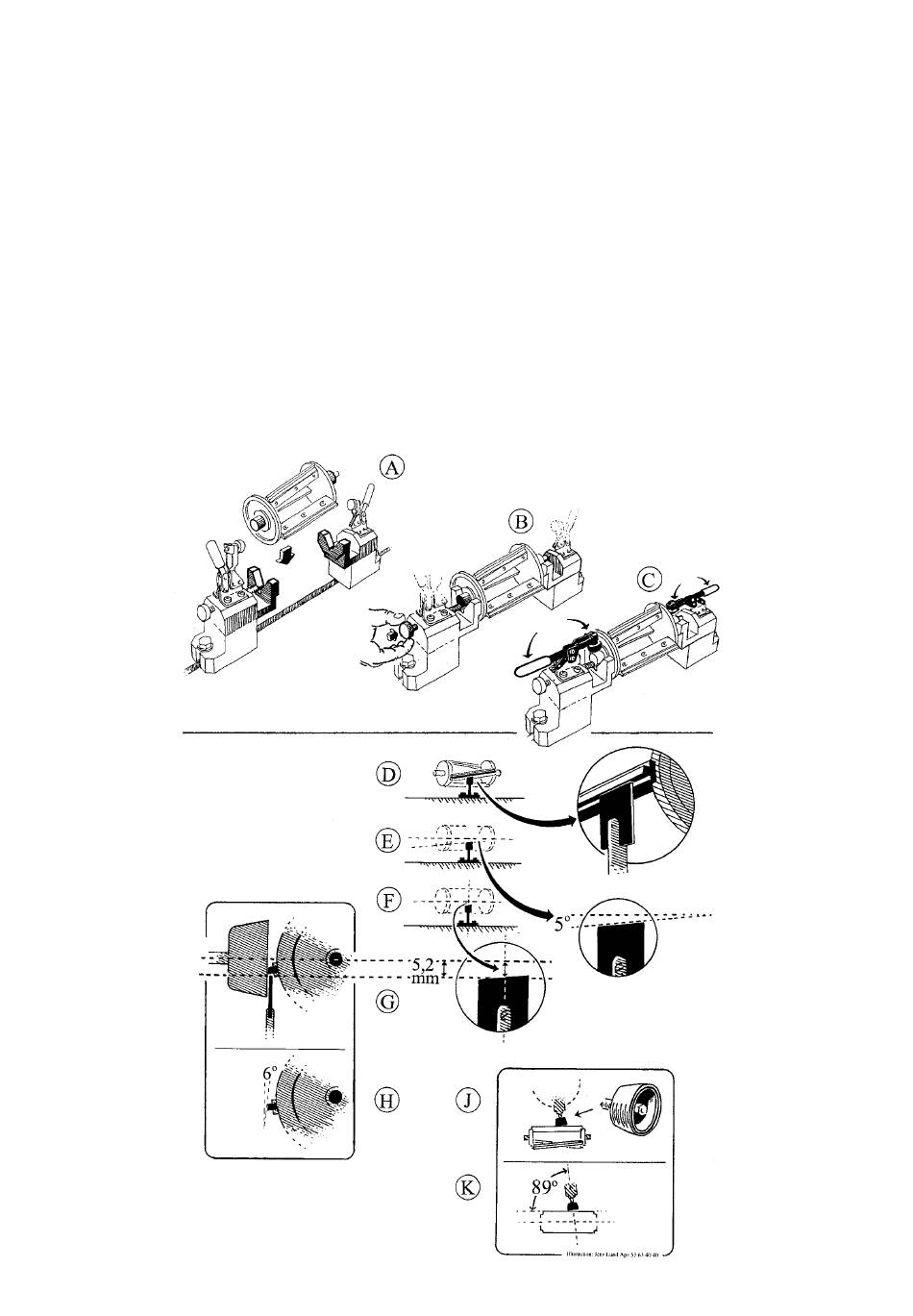

Machine à rectifier
1. Le rotor doit être monté entre deux chevilles.
2. La hauteur du centre du rotor doit être égale au
centre de la rectifieuse verticale.
3. Pour obtenir un angle de jeu de 6°, il faut que le
centre du calibre de rectifieuse soit placé à 5,2 mm
sous le centre de la rectifieuse verticale.
4. L´angle du calibre de rectifieuse est de 5° et cor-
respond à l´angle des couteaux de rotor.
5. Pour être sûr que la meule boisseau ne rectifie
qu´avec un seul côté, il faut tourner la poupée fixe
de 1°.
36
Meule boisseau
1. Pierre à diamant de ø75 x 30 mm avec un alésage
adapté à l´arbre de la machine à rectifier.
2. Doit tourner à 3500 tr/min. env.
Matière abrasive
Slib Naxos SD 151R75B-3 est recommandée.
Rectification
1. Serrage manuel env. 140 mm/5 sec.
2. Profondeur de la coupe env. 0,01 - 0,02 mm.
3. Diamètre mini du rotor env. ø99 mm.
