Réglage du couteau fixe
Tous les réglages doivent être effectués à l'aide
d'outils manuels - ne pas utiliser un tournevis élec-
trique sans fil.
Ne jamais tenter de régler le couteau pendant le
fonctionnement.
1. Retirer le moteur.
2. Desserrer les 3 contre-écrous d'1 ou 2 tours.
3. En tournant le rotor à la main dans le bon sens
de rotation, tourner l'une des vis de réglage exté-
rieures vers l'intérieur jusqu'à ce que l'on entende
un clic. Le son apparaît lorsque le couteau en
mouvement heurte le couteau fixe. Lorsque le son
est clair et que le rotor peut être tourné à la main,
serrer le contre-écrou.
4. Tourner ensuite la vis de réglage extérieure du
côté opposé vers l'intérieur en tournant le rotor.
Lorsqu'un autre clic est perceptible et que le rotor
peut être tourné à la main, serrer le contre-écrou.
5. Enfin, tourner la vis de réglage centrale vers
l'intérieur en tournant le rotor jusqu'à ce que l'on
entende un autre clic, puis serrer le contre-écrou.
6. Vérifier si le coupeur coupe correctement sur toute
la largeur du couteau en découpant une très fine
feuille de plastique ou de papier. La largeur de tout
le coupeur doit être vérifiée. Si le réglage effectué
est correct, on doit sentir que le rotor touche le

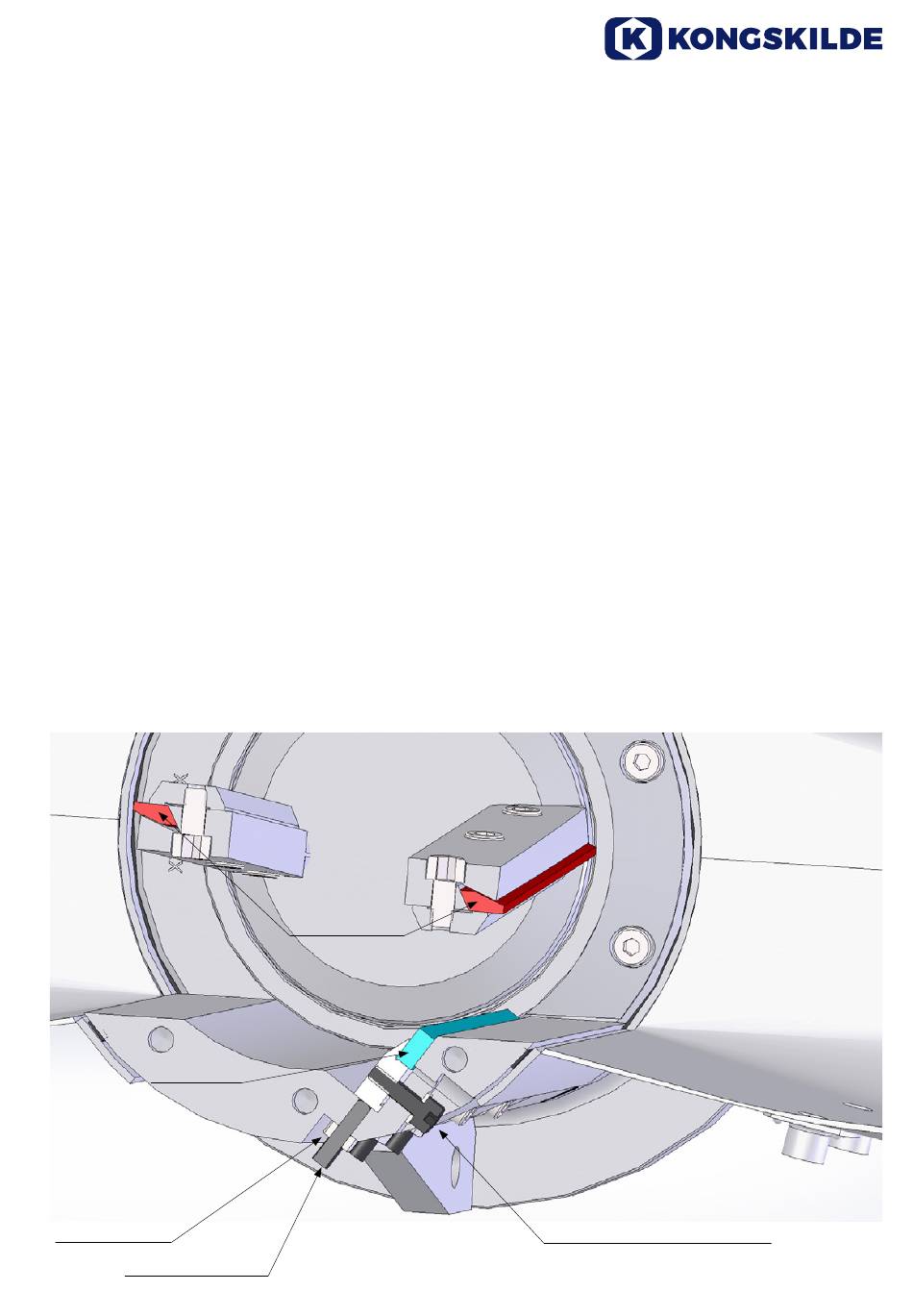

Couteau fixe
Contre-écrous
Vis de réglage
Couteau
couteau fixe lorsque le rotor est tourné à la main.
Encore une fois, le rotor est uniquement tourné
dans le bon sens de rotation.
7. Si le couteau fixe a été réglé de sorte que le cou-
teau du rotor est trop serré, desserrer les vis de
réglage et répéter l'opération.
Faire preuve de prudence lorsque le rotor est tourné à
la main, utiliser des gants.
Démontage du couteau fixe
Si l'angle de coupe du couteau fixe est usé ou endom-
magé, le couteau peut être tourné à 90 degrés pour
utiliser un nouvel angle de coupe. Cette opération est
effectuée par les actions suivantes :
1. Desserrer les 3 contre-écrous, les 3 vis de réglage
et les 3 vis de montage.
2. Enlever le couteau fixe et le tourner.
3. Serrer légèrement les vis de montage.
4. Ajuster le couteau, tel qu'il est montré précédem-
ment.
5. Serrer les vis de montage à 7 Nm.
6. Vérifier que le cutter coupe correctement. Si tel
n'est pas le cas, ajuster le couteau, tel qu'il est
montré précédemment.
Vis de montage - serrer 7 Nm
