2.4 Baugruppen
SATAS - Digitaler TS/AS und analoger TS
Der SATAS ist eine Schnittstellenbaugruppe mit drei S0- und zwei a/b-Schnittstellen. Die drei S0-
Schnittstellen können wahlfrei über Dip-Fix-Schalter auf der Baugruppe als Amts- (Digitale OVST/
varix 200), Teilnehmer- (z.B. SD38/varix 200) oder Festverbindungssatz (digitale PABX/varix
200) konfiguriert werden. Die beiden a/b-Schnittstellen sind als Teilnehmeranschlüsse fest konfi-
guriert.
Der SATAS verfügt über folgende Grundfunktionen:
Grund-
funktionen
- Drei S0-Schnittstellen wahlfrei als digitaler Amts-, Teilnehmer- oder Querverbindungssatz (S0)
- Schalter zur Einstellung der Betriebsart (S0)
- Aktivieren/Deaktivieren der S0-Schnittstellen (S0)
- Schleifen- und Erdtastenerkennung und Rufanschaltung (a/b)
- Speisung der Endgeräte (S0TAS und a/b)
Funktions-
RÜWA
blöcke
Schalter

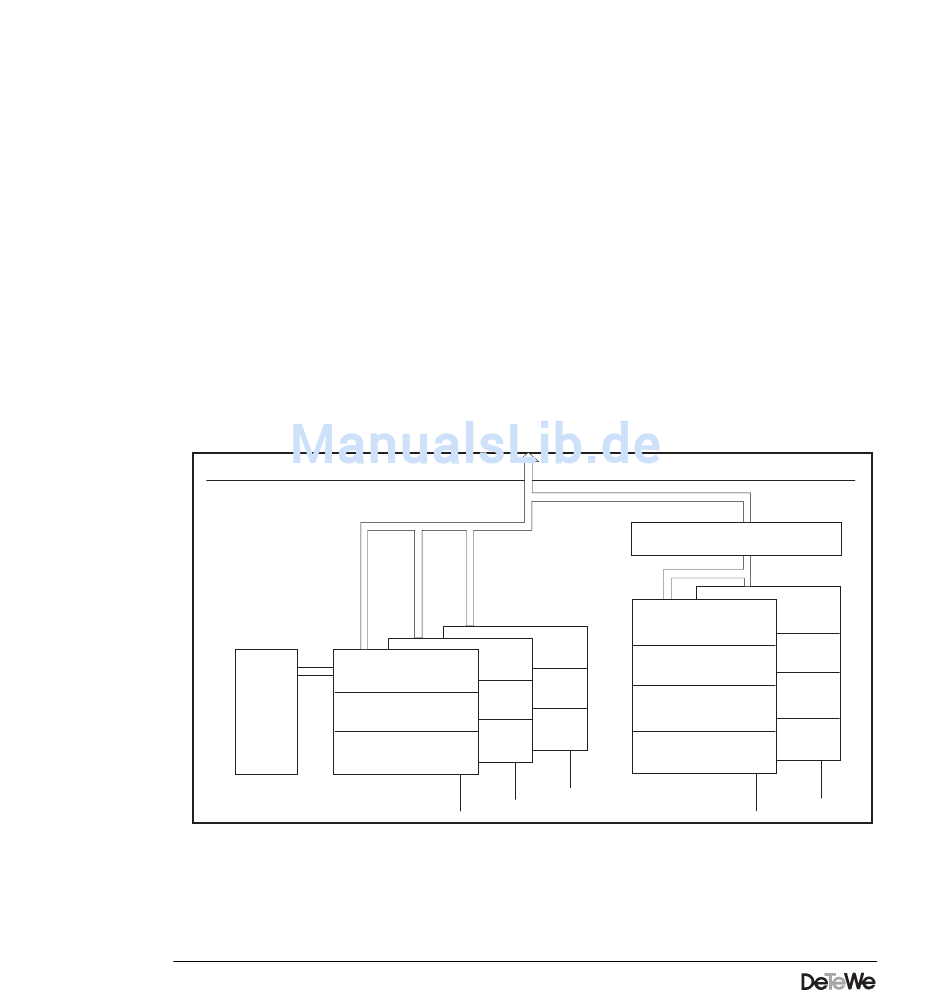

Abb. 2.4 - 7 Blockschaltbild des SATAS
2.4 – 12
Einlesen
der Betriebsart
Dip-
Fix-
Aktivieren/Deaktivieren
der S0-Schnittstelle
Speisung
Endgeräte (TS)
Systemhandbuch varix 200/14
IOM-2 Bus
3
2
1
S0
S0
S0
SATAS
Schnittstelle
2
1
Schleifenerkennung
Erdtasten-
erkennung
Rufanschaltung
Endgeräte-
speisung
a/b
a/b
