Die Konfiguration der S0-Schnittstelle als Teilnehmer- oder Amtssatz wird per Software eingestellt.
Mit den Dip-Fix-Schaltern S101, 102; 201, 202; 301, 302 und 401, 402 wird die Speisung
je Satz ein- bzw. ausgeschaltet und eine Signalisierung über die Art der Konfiguration vorgenom-
men. Die Dip-Fix-Schalter S103, 104, 203, 204, 303, 304 und 403, 404 sind zum Ein- bzw.
Ausschalten der 100-Ohm-Abschlußwiderstände auf der BG.

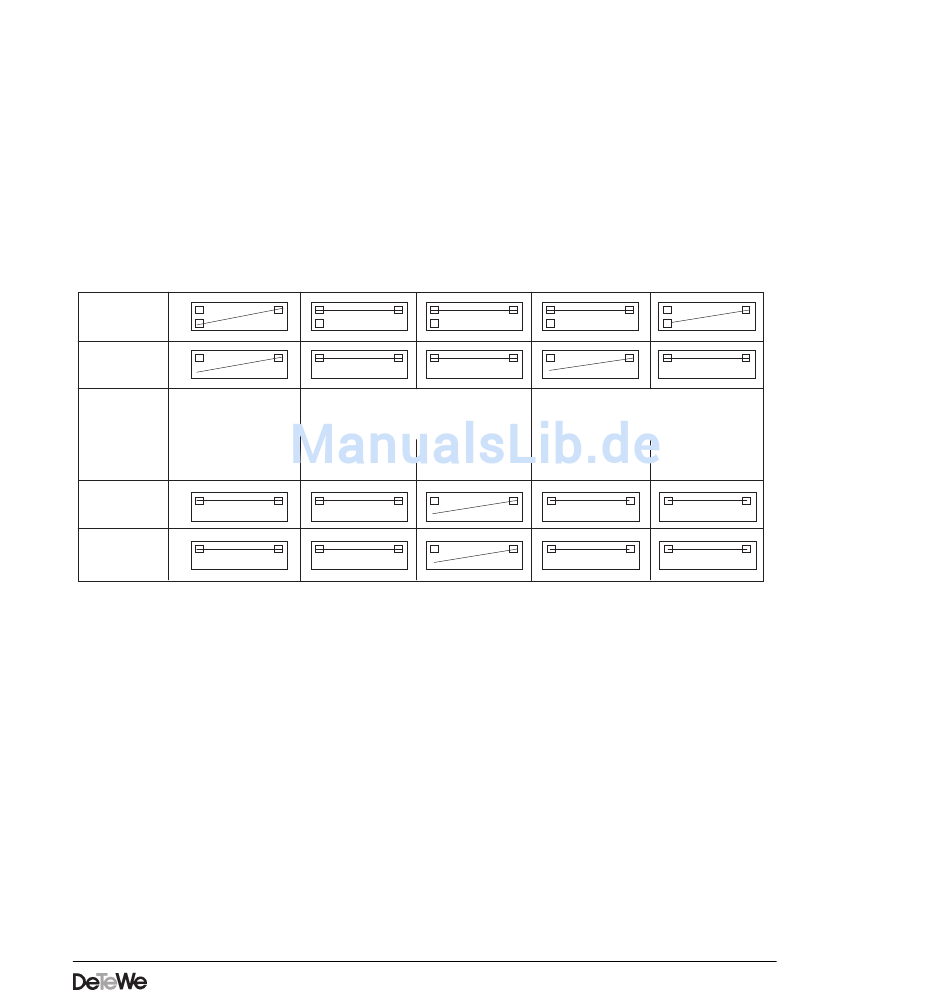

Konfiguration der S0-Sätze z.B. Satz 1
1
S102
2
S101
Amtssatz
Leitung
S103
S104
Tabelle 4.3 - 6
Für die Sätze 2 - 4 gilt entsprechendes:
Satz 2 Schalter 201 - 204
Satz 3 Schalter 301 - 304
Satz 4 Schalter 401 - 404
Teilnehmersatz bei
Punkt-zu-Punkt- mittigem
verbindung Basisanschluß
Systemhandbuch varix 200/14
4.3 Baugruppen
Festverbindungssatz
mit Q.Sig
Master Slave
4.3 – 23
Besonderheiten
