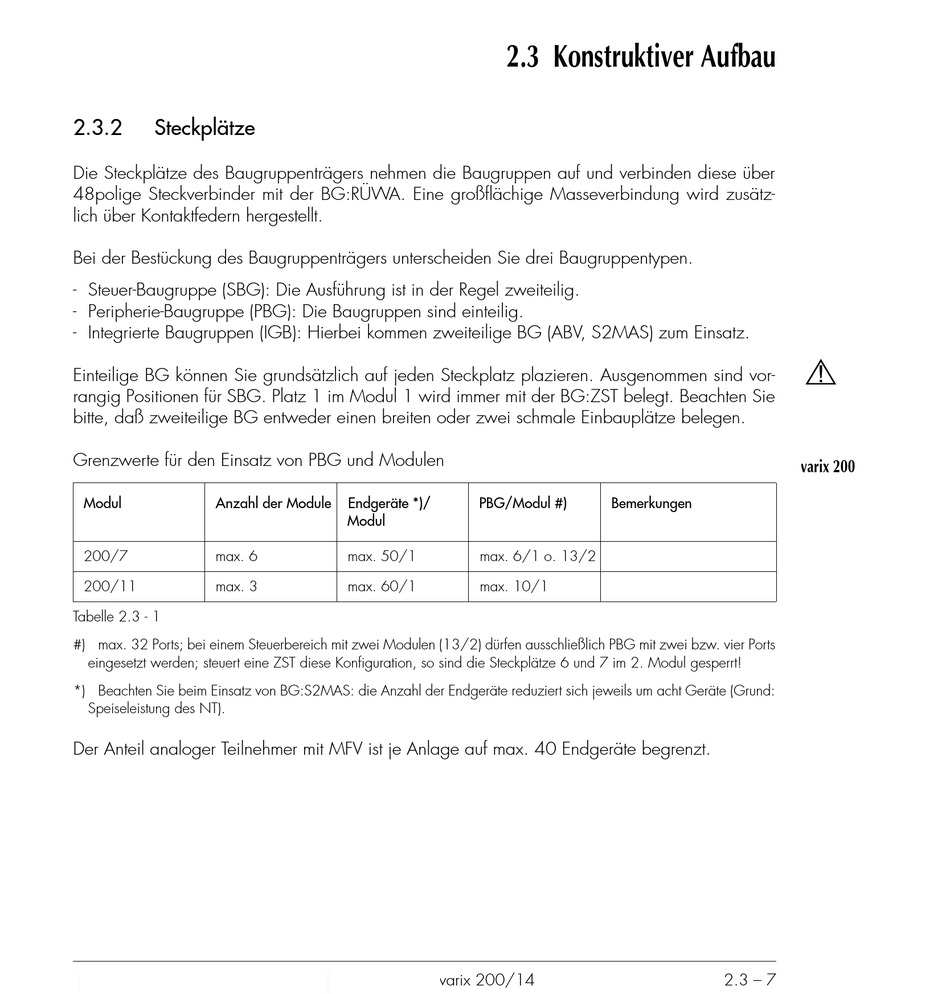

2.3.2 Steckplätze
Die Steckplätze des Baugruppenträgers nehmen die Baugruppen auf und verbinden diese über
48polige Steckverbinder mit der BG:RÜWA. Eine großflächige Masseverbindung wird zusätz-
lich über Kontaktfedern hergestellt.
Bei der Bestückung des Baugruppenträgers unterscheiden Sie drei Baugruppentypen.
- Steuer-Baugruppe (SBG): Die Ausführung ist in der Regel zweiteilig.
- Peripherie-Baugruppe (PBG): Die Baugruppen sind einteilig.
- Integrierte Baugruppen (IGB): Hierbei kommen zweiteilige BG (ABV, S2MAS) zum Einsatz.
Einteilige BG können Sie grundsätzlich auf jeden Steckplatz plazieren. Ausgenommen sind vor-
rangig Positionen für SBG. Platz 1 im Modul 1 wird immer mit der BG:ZST belegt. Beachten Sie
bitte, daß zweiteilige BG entweder einen breiten oder zwei schmale Einbauplätze belegen.
Grenzwerte für den Einsatz von PBG und Modulen
Modul Anzahl der Module
200/7 max. 6
200/11 max. 3
Tabelle 2.3 - 1
#) max. 32 Ports; bei einem Steuerbereich mit zwei Modulen (13/2) dürfen ausschließlich PBG mit zwei bzw. vier Ports
eingesetzt werden; steuert eine ZST diese Konfiguration, so sind die Steckplätze 6 und 7 im 2. Modul gesperrt!
*) Beachten Sie beim Einsatz von BG:S2MAS: die Anzahl der Endgeräte reduziert sich jeweils um acht Geräte (Grund:
Speiseleistung des NT).
Der Anteil analoger Teilnehmer mit MFV ist je Anlage auf max. 40 Endgeräte begrenzt.
Endgeräte *)/ PBG/Modul #)
Modul
max. 50/1 max. 6/1 o. 13/2
max. 60/1 max. 10/1
