DETEWE varix 200 Systemhandbuch Seite 109

RÜWA/11 - Rückwand 11
Die RÜWA/11 bildet das Verbindungssystem für die varix 200/11. Es beinhaltet elf Steck-
plätze für Peripherie- und Steuerbaugruppen, eine Steckverbindung für die Stromversorgung und
zwei Stecker für die Verbindung des digitalen Bussystems PCM der einzelnen Module. Es kön-
nen maximal drei Rückwände miteinander verbunden werden.
Die RÜWA/11 verfügt über folgende Grundfunktionen:
- Elf Steckplätze (5 breite und 6 schmale) für Peripherie- und Steuerbaugruppen
- Zwei Schnittstellen zur Verkettung des digitalen Busses PCM mit den anderen Modulen
- Verbindung der elf Steckplätze innerhalb des Systems über die digitalen Schnittstellen (PCM
und IOM-2) und die Spannungsversorgung
1 2
*) *)
*) Steckplatz 1, 2, 6, 7 und 11 breite Steckplätze für Steuerbaugruppen

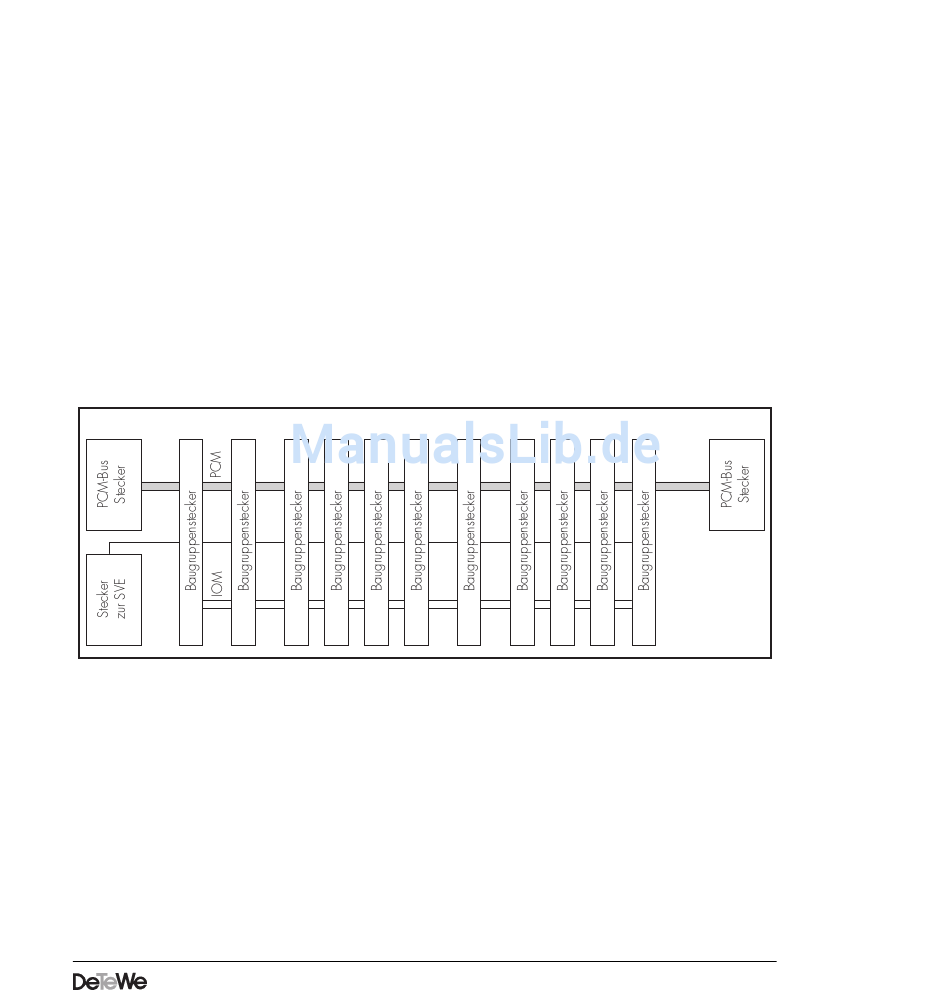

Abb. 2.4 - 14 Blockschaltbild der RÜWA/11
3 4 5 6 7
*) *)
Systemhandbuch varix 200/14
2.4 Baugruppen
RÜWA/11
8 9 10 11
*)
Grund-
funktionen
Funktions-
blöcke
2.4 – 23
