2.2 Module
2.2.2

Anordnung

Die Anordnung der Module 200/7 und 200/11 ist weitgehend wahlfrei. Konfektionierte Kabel
verbinden die Module miteinander (siehe

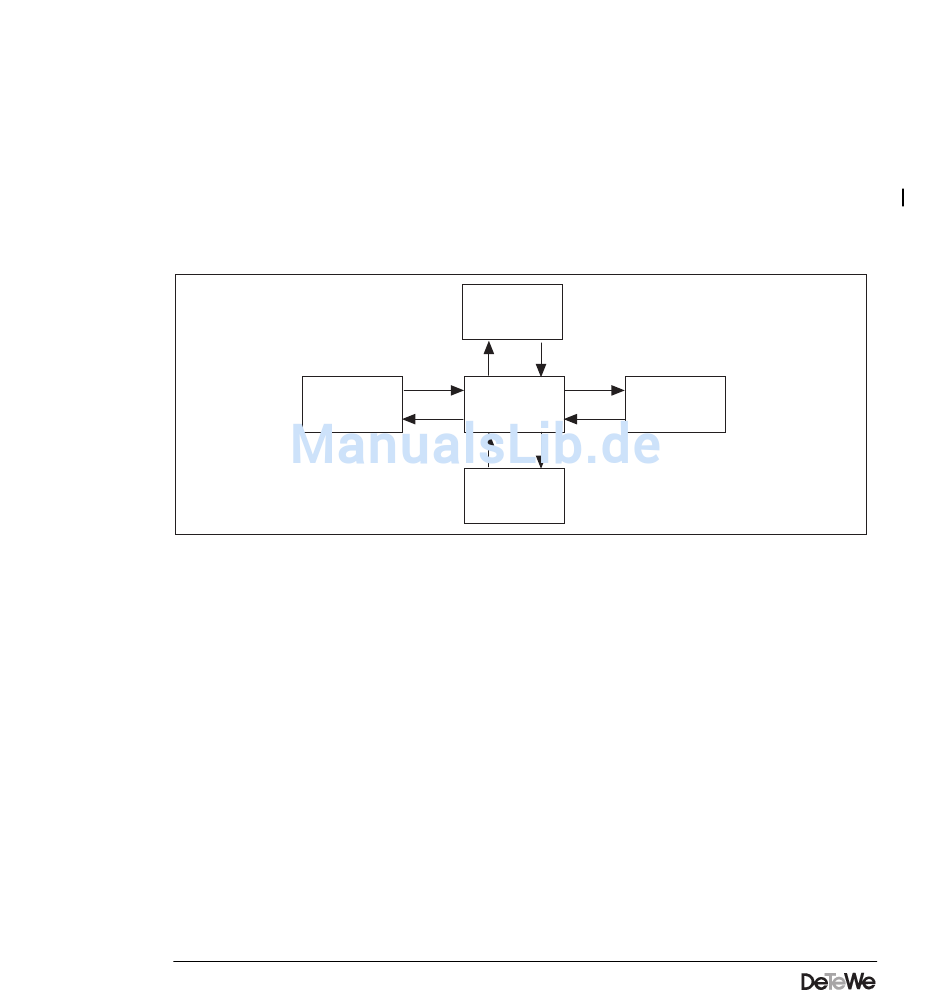

Die nachstehende Abbildung zeigt vier zulässige Anordnungsvarianten der Module.
Modul
Abb. 2.1 - 4 Plazierung bzw. Zählweise der Module
Bei der Plazierung der Module 1 ... 3, zählweise von oben nach unten, achten Sie auf ggf.
reduzierte Kabellängen bei der Netzzuführung 230 V~ und beim V.24-Anschluß.
Systeme, die mehr als drei Module benötigen, entsprechen nicht der Regel und sind lediglich für
besondere Konfigurationen bzw. Applikationen ggf. erforderlich. Beachten Sie bei der Anord-
nung der Module die konfektionierten Kabellängen.
2.2 – 4
Kapitel 4.2).
Modul
3 1
oder
1
Modul
oder
2
3
oder
1 3
Modul
Systemhandbuch varix 200/14
3
oder
Modul
1
