Abb. 4.3 - 25 IVM
IVM - Integrated voice mail
Auf der IVM-Baugruppe sind vier virtuelle Ports
realisiert. Diese stellen sich im System wie zwei
S0TS-Sätze dar mit der damit notwendigen
Anbindung an den IOM-2 Bus. Anstelle von Teil-
nehmern ist eine PCMCIA-Harddisk vorhanden,
die zum einen vorgefertigte Texte ausgibt und
zum anderen Texte aufzeichnet.
Die IVM erfüllt folgende Funktionen:
- Übertragen der Sprachdaten vom IOM-2 Bus
- Komprimierung der Sprachdaten
- Aufnahme der komprimierten Sprachdaten auf
die Harddisk
- Wiedergabe von Sprachdaten von der Hard-
disk
- Dekomprimierung der Sprachdaten
- Übertragen der dekomprimierten Sprachdaten
zum IOM-2 Bus
Die Baugruppe ist als vierlagige Leiterplatte aus-
geführt. Sie ist einseitig mit SMD-Bauteilen
bestückt und nimmt über eine 68polige Steck-
verbindung die PCMCIA-Harddisk auf.
Die IVM wird über eine 48polige Messerleiste
mit Voreilung auf die Rückwand gesteckt.

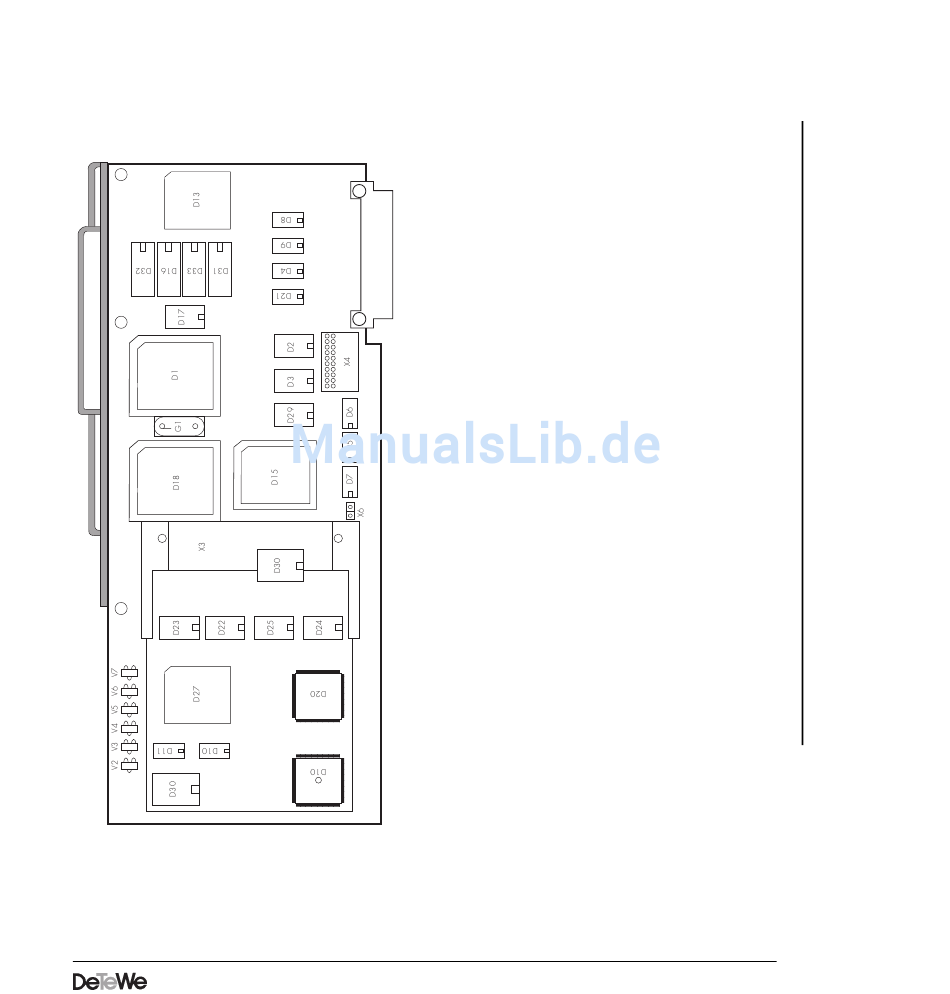

Die Plazierung der Bauteile ist in der
25 dargestellt.
