2.4 Baugruppen
2.4.6

Stromversorgung

SVE1-1 - Stromversorgungseinheit 7
Die Stromversorgungseinheit (SVE) erzeugt alle von der varix 200 benötigten Spannungen.
Zusätzlich gibt es länderspezifische Varianten, die eine Rufwechselspannung von 25 Hz erzeu-
gen. Die Stromversorgungseinheiten von zwei Modulen können netzseitig verkettet werden.
Die SVE verfügt über folgende Grundfunktionen:
Grund-
funktionen
- Spannungserzeugung (+5V, -5V, +12V und -42V)
- Erzeugung der 50-Hz-Rufwechselspannung
- Länderspezifische Varianten mit 25-Hz-Rufwechselspannung /75V-a/b-Speisespannung
- SVE 1-2 Stromversorgung mit 25 Hz Ruffrequenz
Funktions-
RÜWA
blöcke
SVE
± 5 V +12 V -40 V
50-Hz-Ruf
Spannungs- 50-Hz-Ruf-
erzeugung generator
Netzstecker 1
Netzstecker 2
IN OUT

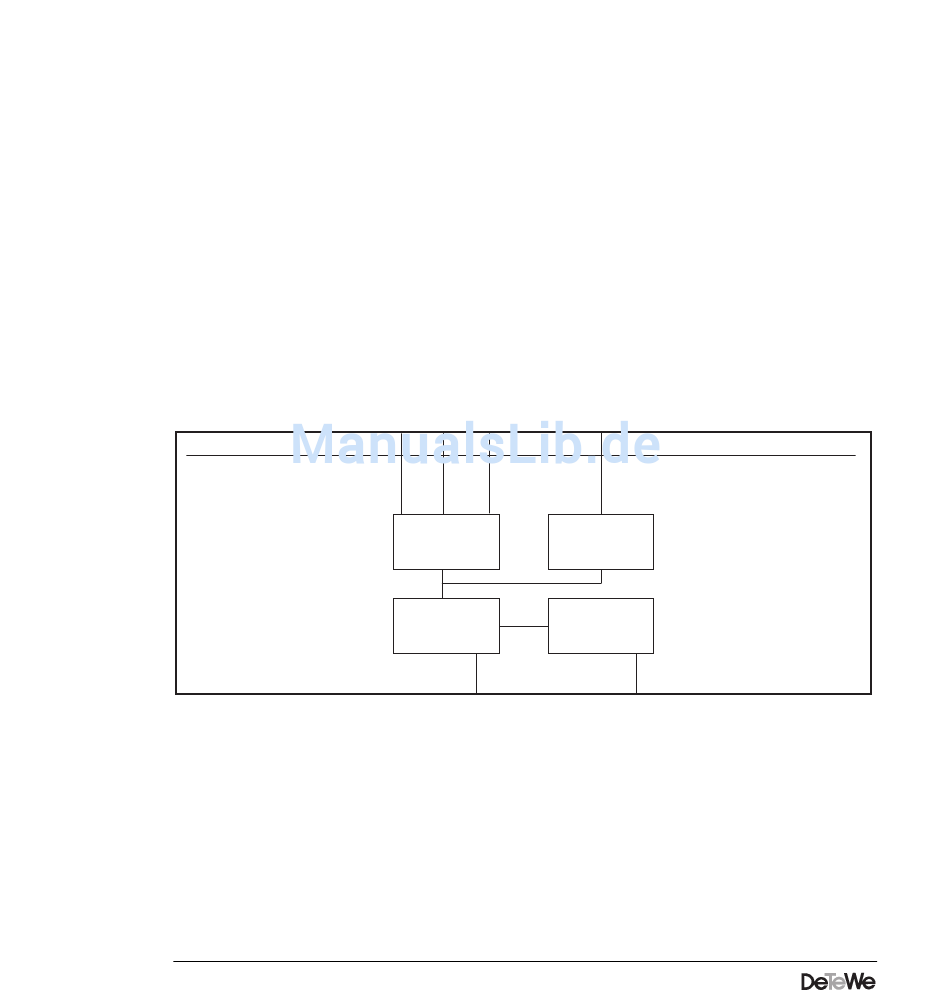

Abb. 2.4 - 15 Blockschaltbild der SVE
