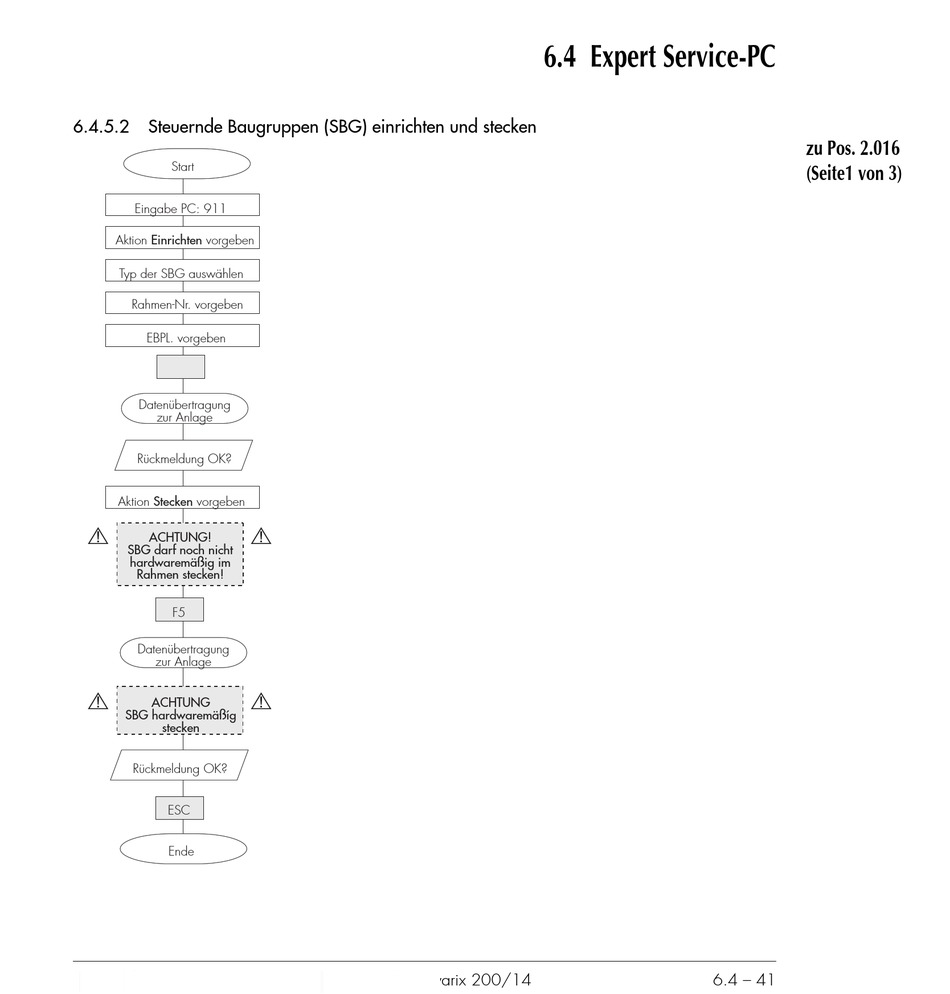

Steuernde Baugruppen (Sbg) Einrichten Und Stecken - DETEWE varix 200 Systemhandbuch

6.4.5.2

Steuernde Baugruppen (SBG) einrichten und stecken

Start
Eingabe PC: 911
Aktion Einrichten vorgeben
Typ der SBG auswählen
Rahmen-Nr. vorgeben
EBPL. vorgeben
Datenübertragung
zur Anlage
F5
Rückmeldung OK?
Aktion Stecken vorgeben
Q Q
ACHTUNG!
SBG darf noch nicht
hardwaremäßig im
Rahmen stecken!
F5
Datenübertragung
zur Anlage
Q Q
ACHTUNG
SBG hardwaremäßíg
stecken
Rückmeldung OK?
ESC
Ende
Systemhandbuch varix 200/14
6.4 Expert Service-PC
6.4 – 41
zu Pos. 2.016
(Seite1 von 3)
