2.5

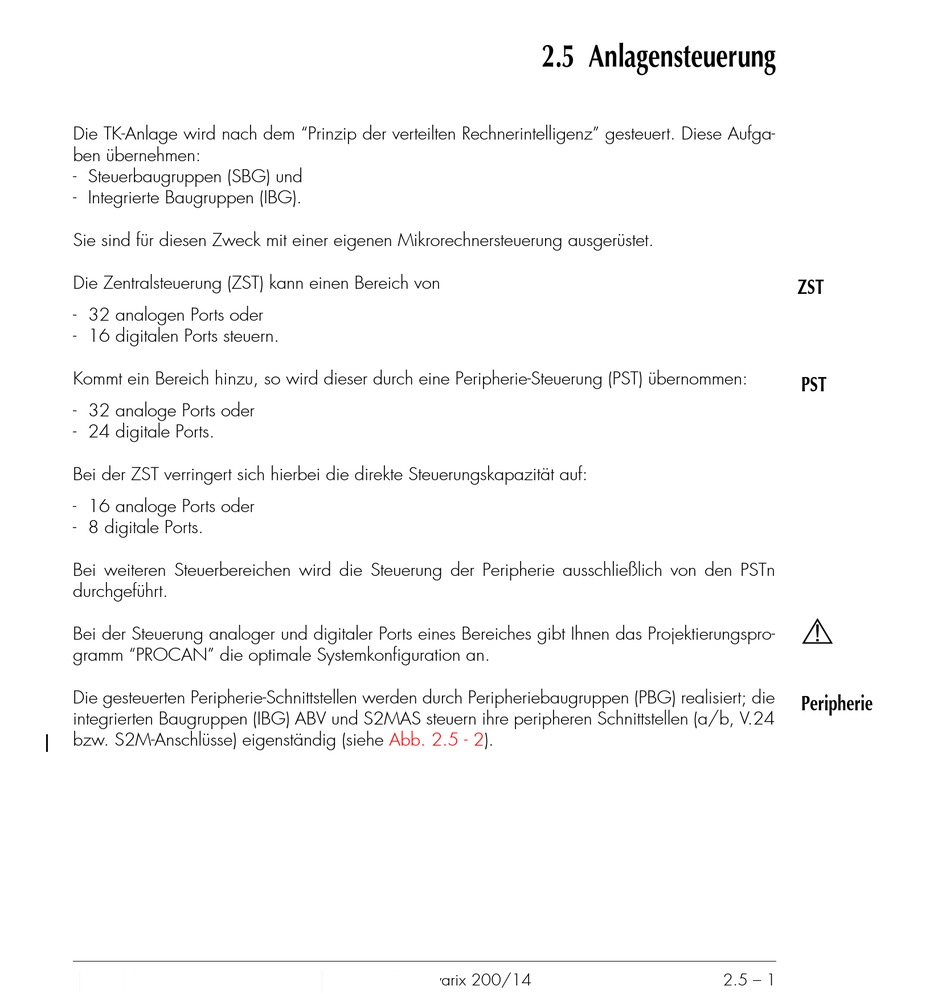

Anlagensteuerung

Die TK-Anlage wird nach dem "Prinzip der verteilten Rechnerintelligenz" gesteuert. Diese Aufga-
ben übernehmen:
- Steuerbaugruppen (SBG) und
- Integrierte Baugruppen (IBG).
Sie sind für diesen Zweck mit einer eigenen Mikrorechnersteuerung ausgerüstet.
Die Zentralsteuerung (ZST) kann einen Bereich von
- 32 analogen Ports oder
- 16 digitalen Ports steuern.
Kommt ein Bereich hinzu, so wird dieser durch eine Peripherie-Steuerung (PST) übernommen:
- 32 analoge Ports oder
- 24 digitale Ports.
Bei der ZST verringert sich hierbei die direkte Steuerungskapazität auf:
- 16 analoge Ports oder
- 8 digitale Ports.
Bei weiteren Steuerbereichen wird die Steuerung der Peripherie ausschließlich von den PSTn
durchgeführt.
Bei der Steuerung analoger und digitaler Ports eines Bereiches gibt Ihnen das Projektierungspro-
gramm "PROCAN" die optimale Systemkonfiguration an.
Die gesteuerten Peripherie-Schnittstellen werden durch Peripheriebaugruppen (PBG) realisiert; die
integrierten Baugruppen (IBG) ABV und S2MAS steuern ihre peripheren Schnittstellen (a/b, V.24
bzw. S2M-Anschlüsse) eigenständig (siehe Abb. 2.5 - 2).
Systemhandbuch varix 200/14
2.5 Anlagensteuerung
ZST
PST
Q
Peripherie
2.5 – 1
