4.3 Baugruppen
Die Konfiguration der drei S0-Schnittstellen als Teilnehmer-, Amts- oder Querverbindungssatz wird
Besonderheiten
mit Dip-Fix-Schaltern auf der Baugruppe eingestellt. Damit wird die Speisung ein- bzw. ausge-
schaltet und eine Signalisierung über die Art der Konfiguration vorgenommen.

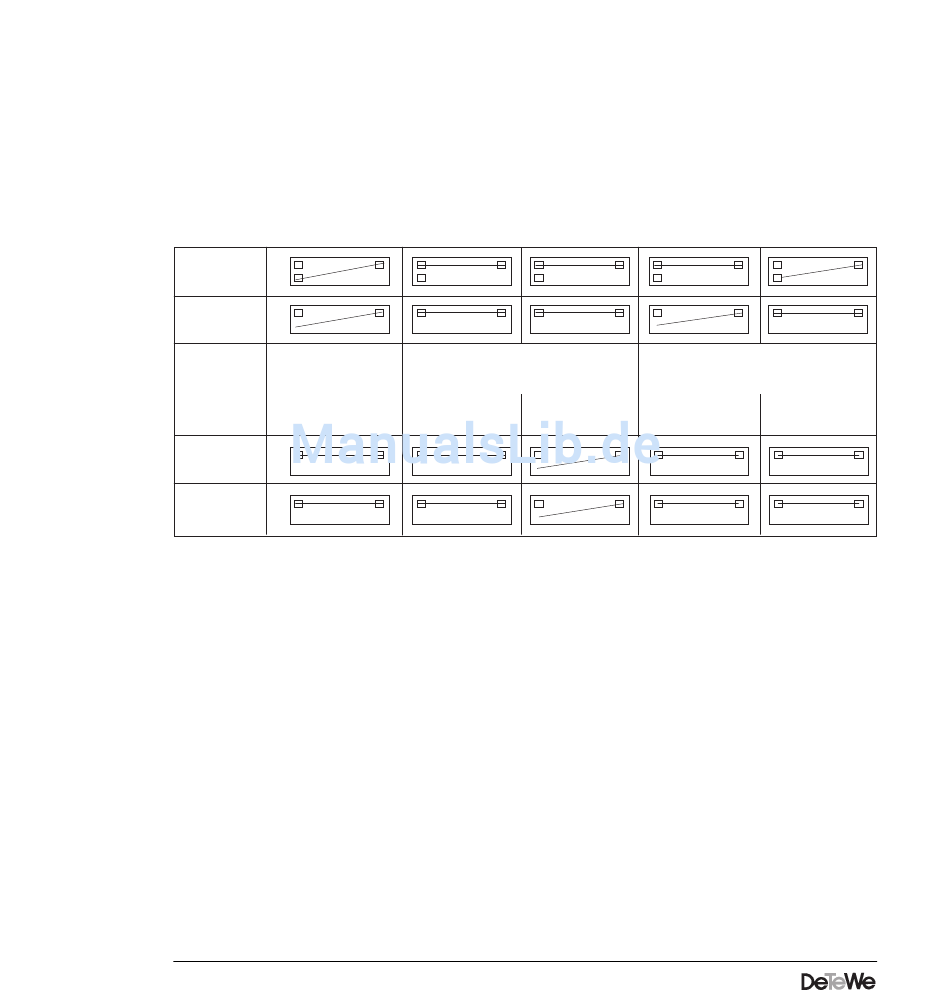

Konfiguration der S0-Sätze, z.B. Satz 2
S202
S201
Leitung
S204
S203
Tabelle 4.3 - 7
Für Satz 3 und 4 gilt entsprechendes.
Satz 3
Satz 4
Achtung!
Die Zählweise der S0-Sätze auf der Baugruppe ist nicht identisch mit der Zählweise im Komfort-
SPC:
Baugruppe
Satz 2
Satz 3
Satz 4
4.3 – 28
1
2
Amtssatz
Punkt-zu-Punkt-
verbindung
Schalter 301 - 304
Schalter 401 - 404
Komfort-SPC
↔
Satz 3
↔
Satz 4
↔
Satz 5
