4.3 Baugruppen
varix 200
ZST
NA
Reset
Takte
PCM
IOM-2
Elektrischer
Aufbau
HSCX
IDEC
EPIC
Anschaltung
DSP
(im ASIC/FPGA)
Taktlogik
Adreß-Latch
(im ASIC/FPGA)
Datentreiber
V.24-
Schnittstelle
USART
Flash-EPROM
EEPROM
Flash-EPROM
RAM
Echtzeituhr
ASIC
V20-MP
Batterie
Prozessor
V.24

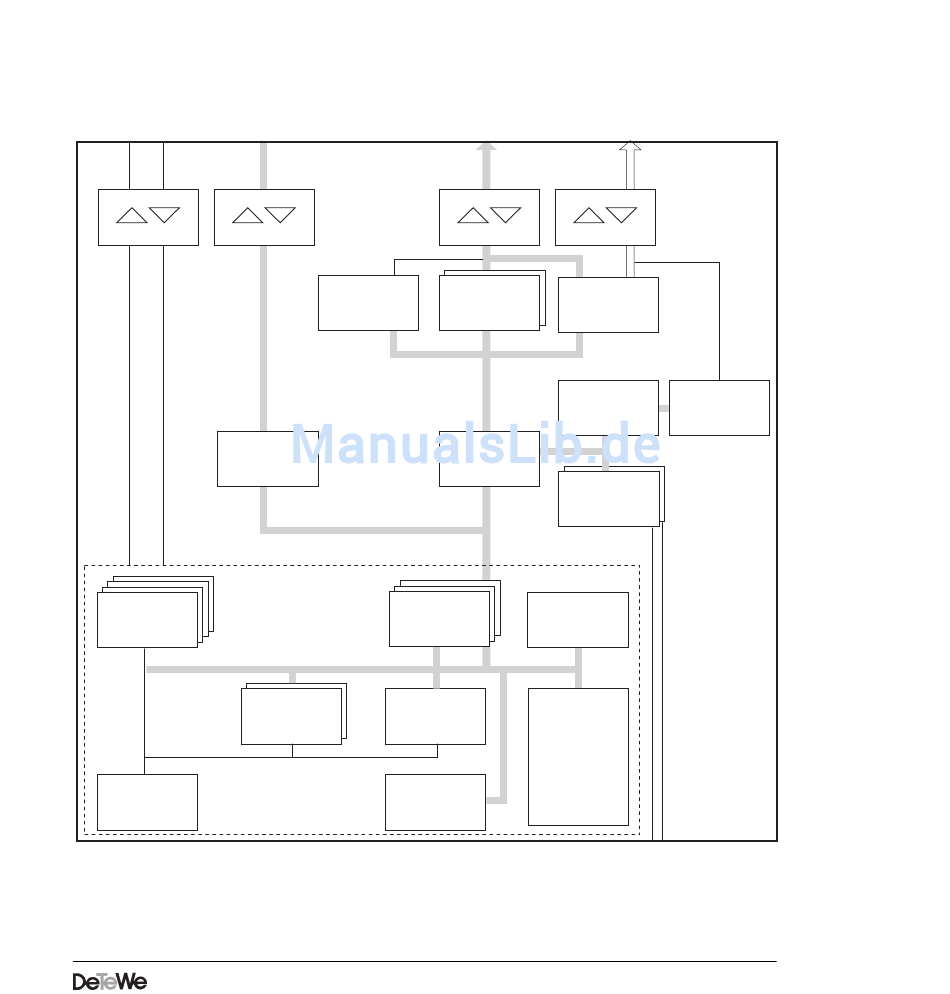

Abb. 4.3 - 6 Blockschaltbild der ZSTM (ZST)
Systemhandbuch varix 200/14
4.3 – 9
