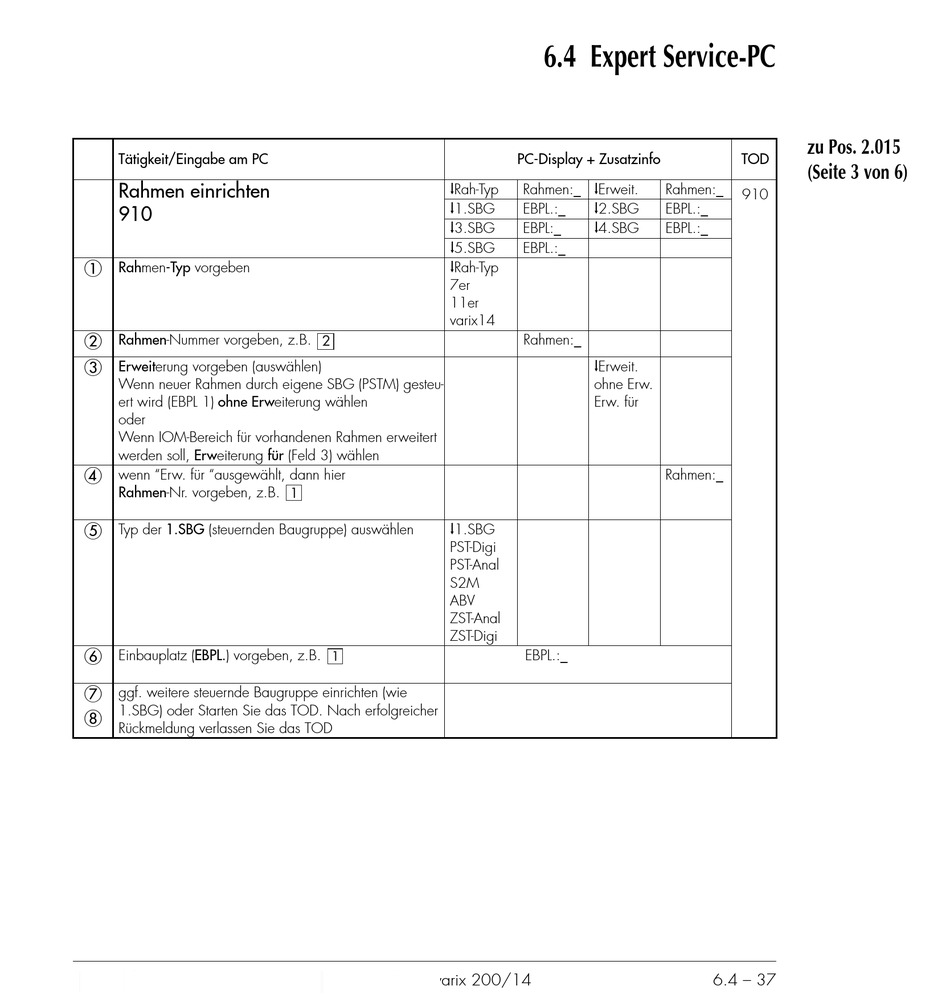

DETEWE varix 200 Systemhandbuch Seite 501

Tätigkeit/Eingabe am PC
Rahmen einrichten
910
1
Rahmen-Typ vorgeben
2
Rahmen-Nummer vorgeben, z.B.
3
Erweiterung vorgeben (auswählen)
Wenn neuer Rahmen durch eigene SBG (PSTM) gesteu-
ert wird (EBPL 1) ohne Erweiterung wählen
oder
Wenn IOM-Bereich für vorhandenen Rahmen erweitert
werden soll, Erweiterung für (Feld 3) wählen
4
wenn "Erw. für "ausgewählt, dann hier
Rahmen-Nr. vorgeben, z.B.
5
Typ der 1.SBG (steuernden Baugruppe) auswählen
6
Einbauplatz (EBPL.) vorgeben, z.B.
7
ggf. weitere steuernde Baugruppe einrichten (wie
1.SBG) oder Starten Sie das TOD. Nach erfolgreicher
8
Rückmeldung verlassen Sie das TOD
yRah-Typ
y1.SBG
y3.SBG
y5.SBG
yRah-Typ
7er
11er
varix14
2
1
y1.SBG
PST-Digi
PST-Anal
S2M
ABV
ZST-Anal
ZST-Digi
1
Systemhandbuch varix 200/14
6.4 Expert Service-PC
PC-Display + Zusatzinfo
Rahmen:_ yErweit.
Rahmen:_
y2.SBG
EBPL.:_ EBPL.:_
y4.SBG
EBPL:_ EBPL.:_
EBPL.:_
Rahmen:_
yErweit.
ohne Erw.
Erw. für
Rahmen:_
EBPL.:_
zu Pos. 2.015
TOD
(Seite 3 von 6)
