D-Kanal-Steuerung

Über den IOM-2 Bus werden analoge und digitale Peripherie-Baugruppen angeschaltet. Bei
analogen BG wird die Signalisierung vom IOM-2 Controller übernommen. Die Signalisierung
der digitalen BG wird über den D-Kanal durchgeführt.
Die Steuerung erfolgt über den D-Kanal-Controller, der für diese Funktion das HDLC-Protokoll
bearbeitet.
Das IOM-2 Bussystem verwaltet 32 mögliche D-Kanal-Quellen (4 Busse x 8 IOM-2 Kanäle).
Der IOM-2-Controller übernimmt das Durchschalten der belegten D-Kanäle zu den PCM-High-
ways. Dabei wird der Datentransfer vom unidirektionalen IOM-2 Bus in das bidirektionale PCM-
Bussystem überführt. Für jede Übertragungsrichtung (Data upstream/downstream) müssen daher
getrennte Positionen auf den PCM-Bussen vorgesehen werden. Auf dem IOM-2 Bus werden vier
D-Kanäle (4 x 16 kbit/sec) durch den Koppelbaustein auf einen PCM-Zeitschlitz (64 kbit/sec)
geschaltet.
16 kbit/s

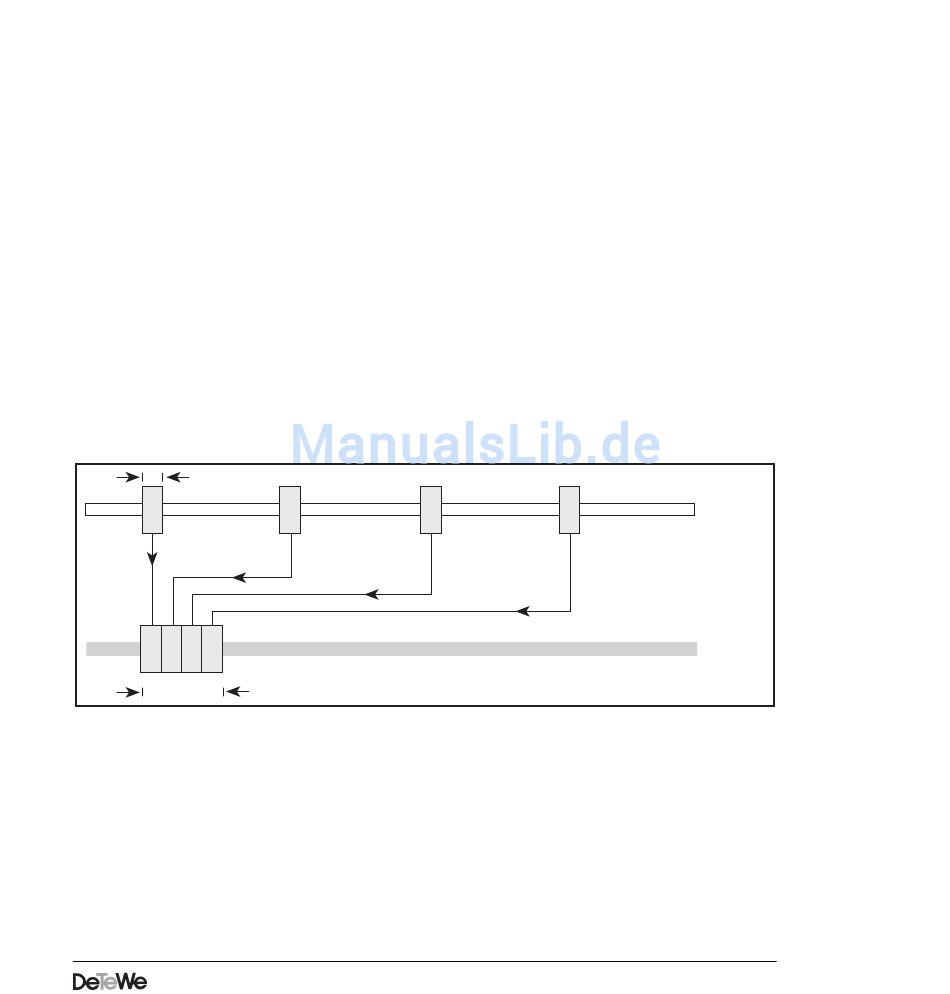

Abb. 2.5 - 5 Zuordnung der D-Kanäle
64 kbit/s
