Einführung Zur Fronttafel
Das Hauptdisplay besteht aus acht 7-teiligen Zeichen mit Dezimalstellen, die zur Anzeige von bis zu
6-stelligen, numerischen Daten plus Polarität dienen. Die Anzeigeeinheiten werden durch die
oberen drei LEDs rechts von der Ziffernanzeige angezeigt (nicht bei dB- oder Δ%-Messungen). Die
Hauptanzeige liefert auch Prompts (Dialoghinweise), Fehlermeldungen und Instrumentenstatus.
Unter den Anzeigeeinheiten-LEDs befindet sich die CONTINUITY-Anzeige, die aufleuchtet, wenn
der akustische Durchgangsprüfer aktiv ist.
Links vom Hauptdisplay an der Oberseite ist der CAL-Schalter mit seiner Kontrollampe angeordnet,
die aufleuchtet, wenn das Meßgerät im Kalibra tionsmodus ist.
Unter dem CAL-LED befinden sich drei Rechnungsanzeigen, die aufleuchten, um zu zeigen,
welcher Rechnungsvorgang aktiv ist.
Die Tastatur besteht aus nichtrastenden Tasten, die jeweils mehr als eine Funktion haben. Über
Farcodierung werden allgemeine Tastenfunktionsebenen angezeigt. Primäre Funktionsebenen
werden über den Tasten in schwarz angezeigt und sind über eine einzige Tastenbetätigung
zugänglich. Sekundäre Funktionsebenen werden unter den Tasten in blau angezeigt und sind
zugänglich, indem zuerst die PROG-Taste betätigt wird. Tertiäre Funktionsebenen werden in rot
angezeigt; diese dienen v. a. zur Eingabe von numerischen Daten und zur Prüfung von
aufgezeichneten Daten.
Über den meisten Tasten sind LEDs angeordnet, die anzeigen, daß die primäre Tastenfunktion
selektiert worden ist.
Manuelle Bereichsauswahl und Automatik-/Manuell-Bereichsauswahl sind Primärfunktionen der drei
Tasten, die an der rechten Seite der Tastatur zusammengefaßt sind. Alle grundsätzlichen
Meßgerätfunktionen werden als primäre Funktionen der sechs Tasten links von den Bereichstasten
selektiert. Fernbedienungsfunktionen sind an der Tastatur links, unten zusammengefaßt.
Die sechs Eingangsbuchsen sind farbcodiert - schwarze Buchsen sind weniger positiv als rote und
weiße. Die schwarze Buchse, die mit V/Ω/A markiert ist, gilt als gemeinsamer Anschluß für alle
Messungen und wird mit der Analogbasis verbunden.
KALIBRIERUNGSSCHALTER
HAUPTDISPLAY
ANGEZEIGTE EINHEITEN LEDs
EINGANGSBUCHSEN
LEDs FÜR AKTIVE
DURCHGANGS-LED
BERECHNUNG
NETZSCHALTER
FERNBEDIENUNG
MESSGERÄTGRUNDFUNKTONEN
BEREICHSSCHALTER

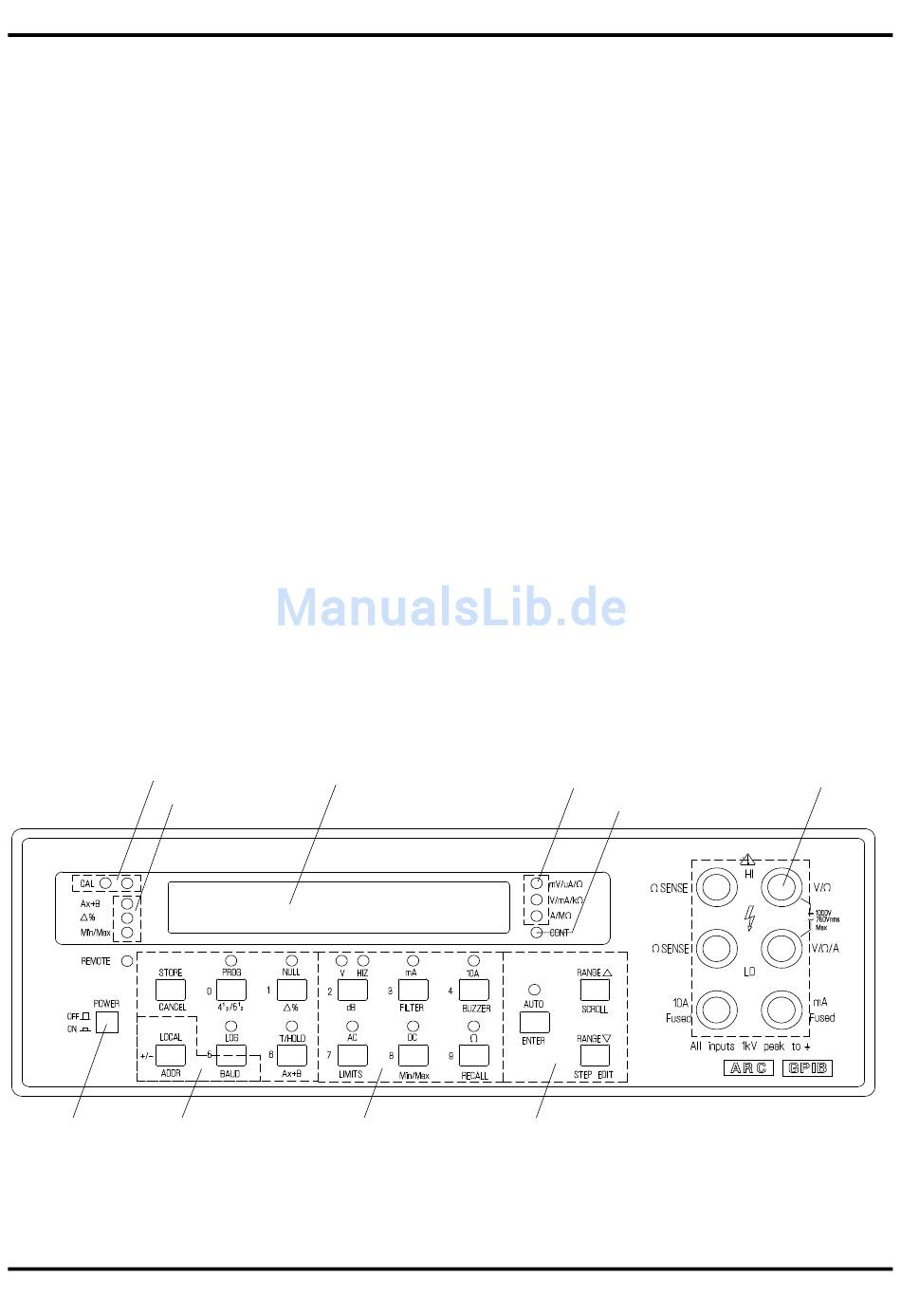

Abb. 1 - Fronttafel
