Spannungsmessungen
Spannungsmessungen werden mit Hilfe der roten V/Ω- und der schwarzen V/Ω/A-Buchse
vorgenommen, nachdem die erforderliche Spannungsfunktion gemäß o. s. Beschreibung selektiert
worden ist. Die V/Ω/A-Buchse ist mit der Analogbasis an der Innenseite des Meßgerätes verbunden
und für DC-Messungen ist die rote Buchse, die ebenfalls mit HI gekennzeichnet ist, der positive
Eingang.
Strommessungen
Strommessungen bis zu 200 mA werden mit Hilfe der mA- und V/Ω/A-Buchsen ausgeführt; die
mA-Buchse ist der positive Eingang. Strommessungen bis zu 10 A werden mit Hilfe der 10 A- und
V/Ω/A- Buchsen ausgeführt; die 10 A-Buchse ist der positive Eingang. Der 10 A-Bereich wird als
separate Funktion von anderen Strombereichen behandelt und die automatische
Bereichseinstellung erstreckt sich nicht vom 200 mA-Bereich zum 10 A-Bereich.
Strombereichsicherung
Die mA-Eingangsbuchse ist durch eine Sicherung geschützt, die an der Instrumentenrückwand
eingebaut ist. Sie bietet Schutz für den 20 µA-, 2 mA, 20 mA- und 200 mA-Bereich.
Der 10 A-Eingang ist durch eine Sicherung geschützt, die im Instrumenteninnenraum auf der
Hauptplatine (siehe Abb. 2) angeordnet ist. Um die Sicherung zu wechseln, muß die obere
Abdeckung abgenommen werden.
1.
Entfernen Sie das Gerät von allen Spannungsquellen.
2.
Entfernen Sie die Frontblende indem Sie diese in der Mitte der langen Seiten halten und
vorsichtig nach oben und nach vorne abziehen. Die beiden Gehäusehälften werden durch 4
Kunststoffnieten zusammen gehalten. Verwenden Sie eine schmale Schraubenzieherklinge
um die Nietenköpfe heraus zu schieben. Entfernen Sie anschließend die Nietenkörper. Nun
kann die Gehäusehälfte abgenommen werden. Besuchen Sie
Informationen.
3.
Achten Sie auf die richtigen Werte beim Ersetzen der Sicherung. Verwenden Sie dazu das
Diagramm unten.
4.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Die Strombereichssicherungsnennwerte sind:
10
mA-Eingang (Rückseite)
10 A-Einang (Innenseite)

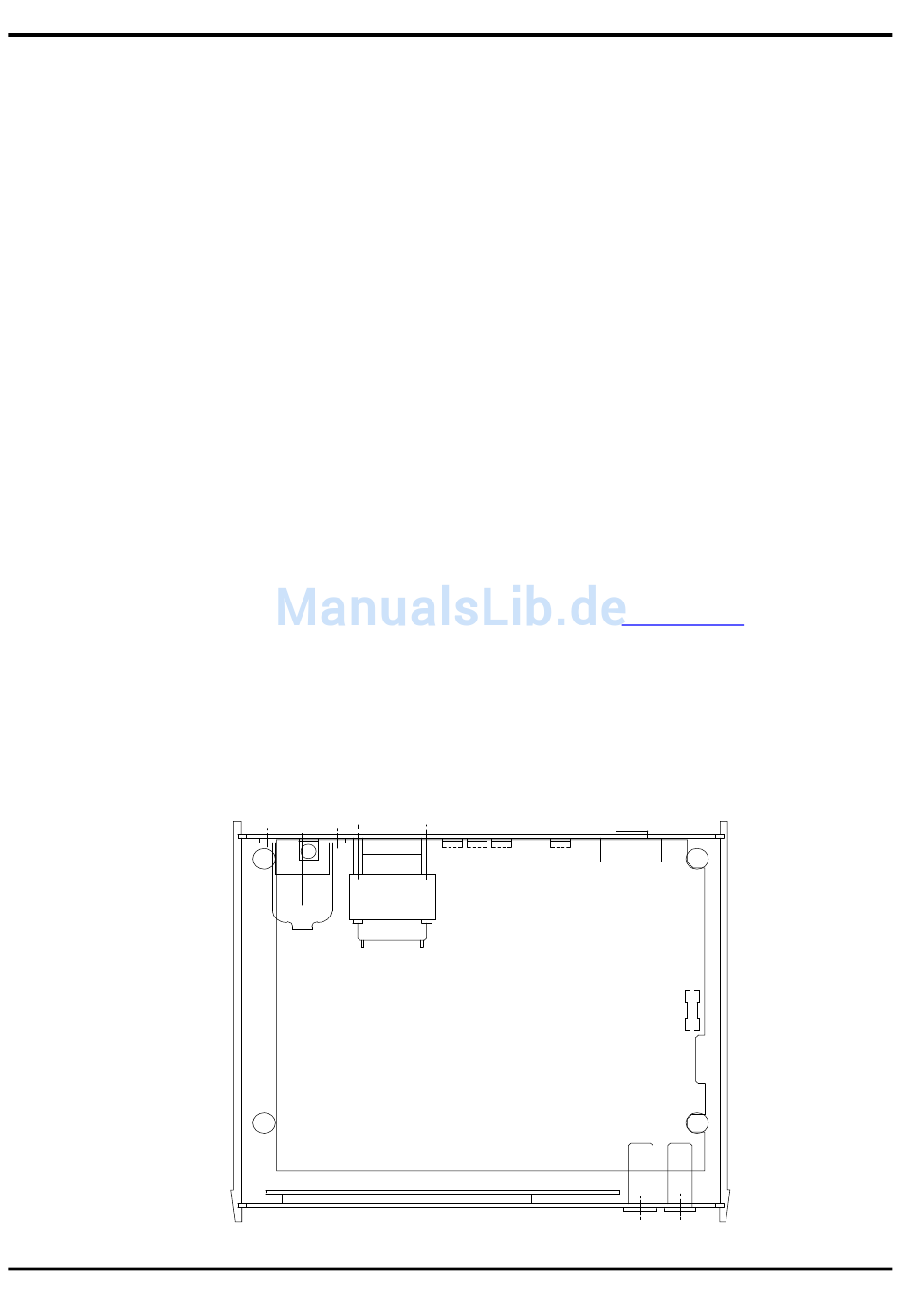

Abb. 2 - Einbauposition der 10 A-Sicherung
-
20 mm 1 A (F) HBC
-
20 mm, 10 (F) HBC
Rückseite
10 A-Bereich
Fronttafel
für weitere
www.tti-test.com
Sicherung
