FR
glace et la surface de l'évaporateur doivent être nettoyés par vos soins deux fois par
mois, conformément au programme de nettoyage intérieur.
3) NETTOYAGE SEMESTRIEL
Tous les composants et surfaces exposés à l'eau ou aux glaçons, tels que le bac à
glace, le réservoir d'eau, la porte, l'évaporateur, la pompe à eau, le tube en silicone, le
tuyau de distribution d'eau, etc. doivent être nettoyés de manière e tous les six mois à
l'aide du nettoyant pour machine à glace Nu-Calgon Nickle Safe. Ils doivent être
nettoyés par le technicien conformément au programme de nettoyage du système
d'assemblage de fabrication de glace.

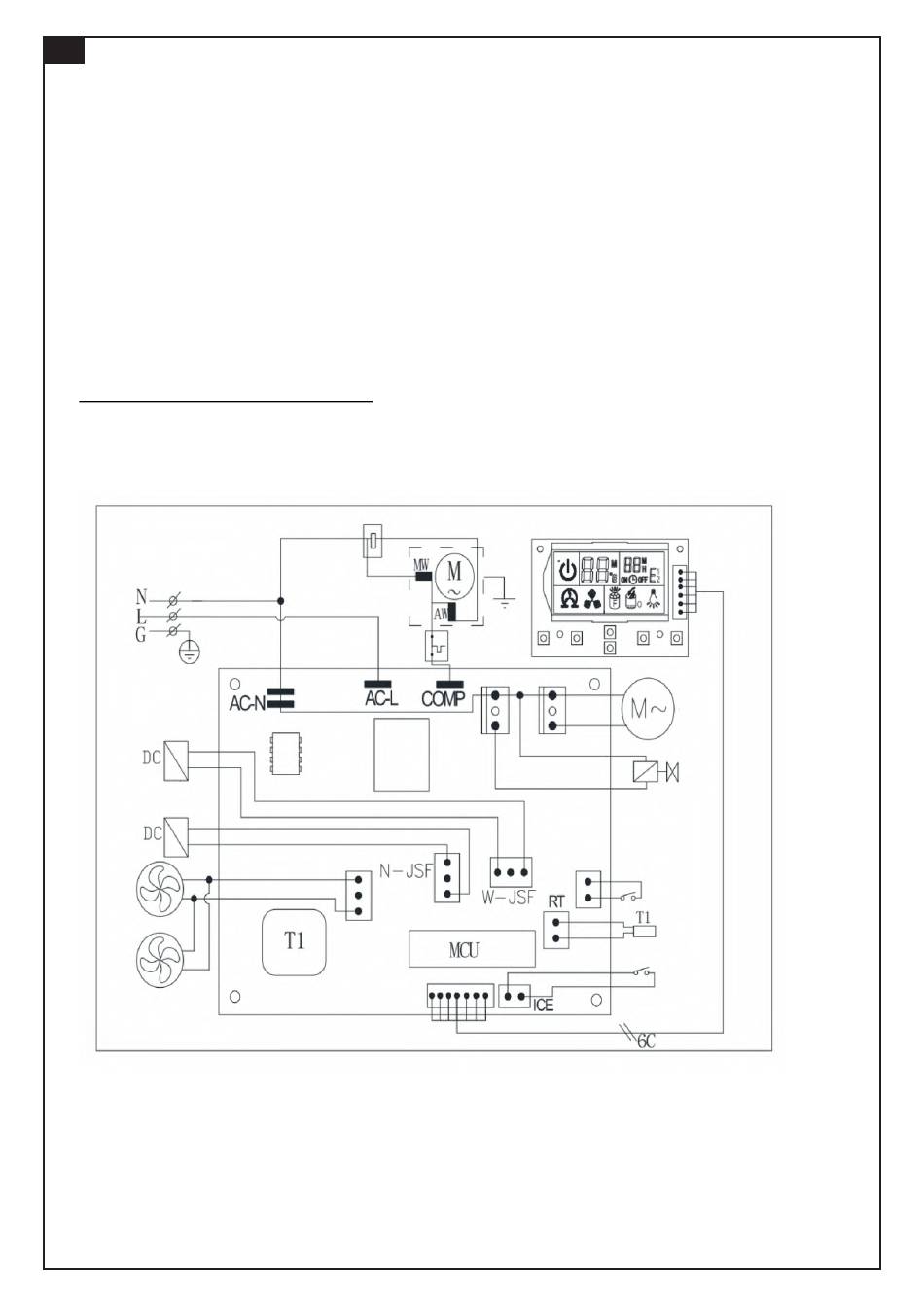

SCHÉMA DE CÂBLAGE
Schéma électrique de la machine à glaçons
Relais de démarrage
ALIMENTATION
Alimentation en
eau principale
Vanne de régulation
Vanne de régulation
du réservoir de
remplissage d'eau
Ventilateur CC
pour condenseur
COMPRESSEUR
RELAIS
VENTILATEUR
Circuit imprimé
principal
Panneau de commande PCB
Protecteur
de surcharge
VALVE POMPE
Électrovanne de récolte de glace
EAU
52
Pompe CA
Interrupteur de niveau d'eau
Capteur de température
ambiante
Interrupteur de détection
de niveau de glace
maximal
