HOMCOM 800-254V70 Bedienungsanleitung Seite 100

DE

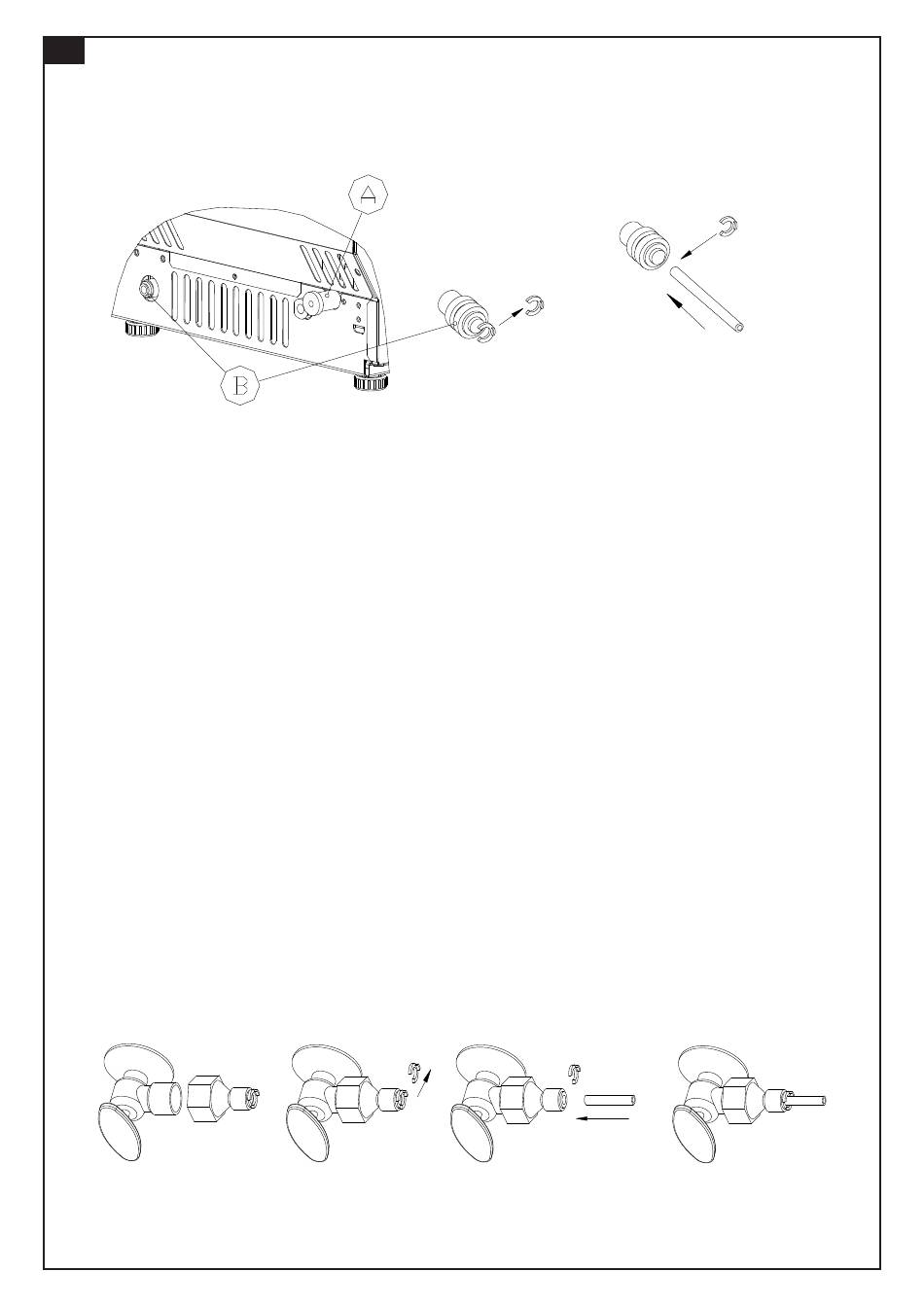

Rückansicht des Geräts
2. Anschließen des Wasserablaufrohrs
Ziehen Sie die schwarze Wasserablaufkappe heraus (in der obigen Abbildung mit A
gekennzeichnet) und schließen Sie dann das im Zubehör enthaltene weiße Ablaufrohr an.
Verbinden Sie das andere Ende dieses Ablaufrohrs mit der Hauptwasserablaufleitung.
Achten Sie darauf, das Ablaufrohr nicht zu hoch anzubringen.
3. Anschließen des Wasserschlauchs an den Wasserhahn der
Hauptwasserversorgung (für automatische Wasserversorgung)
Installieren Sie zunächst den mitgelieferten Schnellanschluss (von 1/4 bis 1/2 Zoll, mit
schwarzem Dichtungsring) mit einem Schraubgewinde am Wasserhahn. Entfernen Sie
anschließend die Klemme vom Schnellanschluss, stecken Sie das andere Ende des
Wasserschlauchs vollständig in diesen Schnellanschluss und bringen Sie die Klemme
wieder an. Damit ist dieser Schritt abgeschlossen.
Hinweis: Der Wasserhahn muss vom Kunden selbst bereitgestellt werden.
SCHRITT 1:
Schnellanschluss
und Wasserhahn.
SCHRITT 1: Entfernen Sie
zuerst das Klebeband
Bringen Sie dann die Klammer
wieder an
Entfernen Sie zuerst die
Klammer
SCHRITT 2: Schrauben Sie
den Schnellanschluss mit
dem Schraubgewinde auf
den Wasserhahn und
entfernen Sie die Schere.
Entfernen Sie zuerst den
Clipper.
SCHRITT 2: Wasserschlauch
einstecken
Wassereinlassanschluss auf der
Rückseite des Geräts
Zuerst den Wasserschlauch
vollständig nach innen
einführen
SCHRITT 3: Führen Sie
den Wasserschlauch
vollständig ein.
99
Weißer Wasserschlauch
(Zubehör)
Drücken Sie ihn nach innen.
SCHRITT 4: Bringen Sie die
Klemme wieder an.
