Démarrer le programme d'autonettoyage : après avoir raccordé tous les tuyaux d'eau,
branchez la fiche d'alimentation principale, puis appuyez sur le bouton « TIMER
CLEAN » du panneau de commande pendant plus de 5 secondes pour entrer dans le
programme d'autonettoyage. Le symbole
zone de compte à rebours affiche 20M. Le voyant « CLEAN » restera allumé pendant
toute cette période, la fenêtre numérique indiquera le temps restant, la pompe à eau
fonctionnera pendant 8 minutes et s'arrêtera pendant 3 minutes, en boucle. La durée
totale d'un programme d'autonettoyage est de 20 minutes. Lorsque la pompe à eau
s'arrête, l'eau est automatiquement acheminée vers le réservoir.
Annulation du programme d'autonettoyage : Il faut environ 20 minutes pour terminer
un programme d'autonettoyage. Une fois le programme terminé, le système se met
automatiquement en veille. Vous pouvez également appuyer sur le bouton « ON/OFF
» du panneau de commande pour annuler de force le programme d'autonettoyage.
8. Comment passer de Fahrenheit (℉) à Celsius (℃) ?
Appuyez sur le bouton « + » ou « - » pendant plus de 5 secondes, le changement se
fera automatiquement.

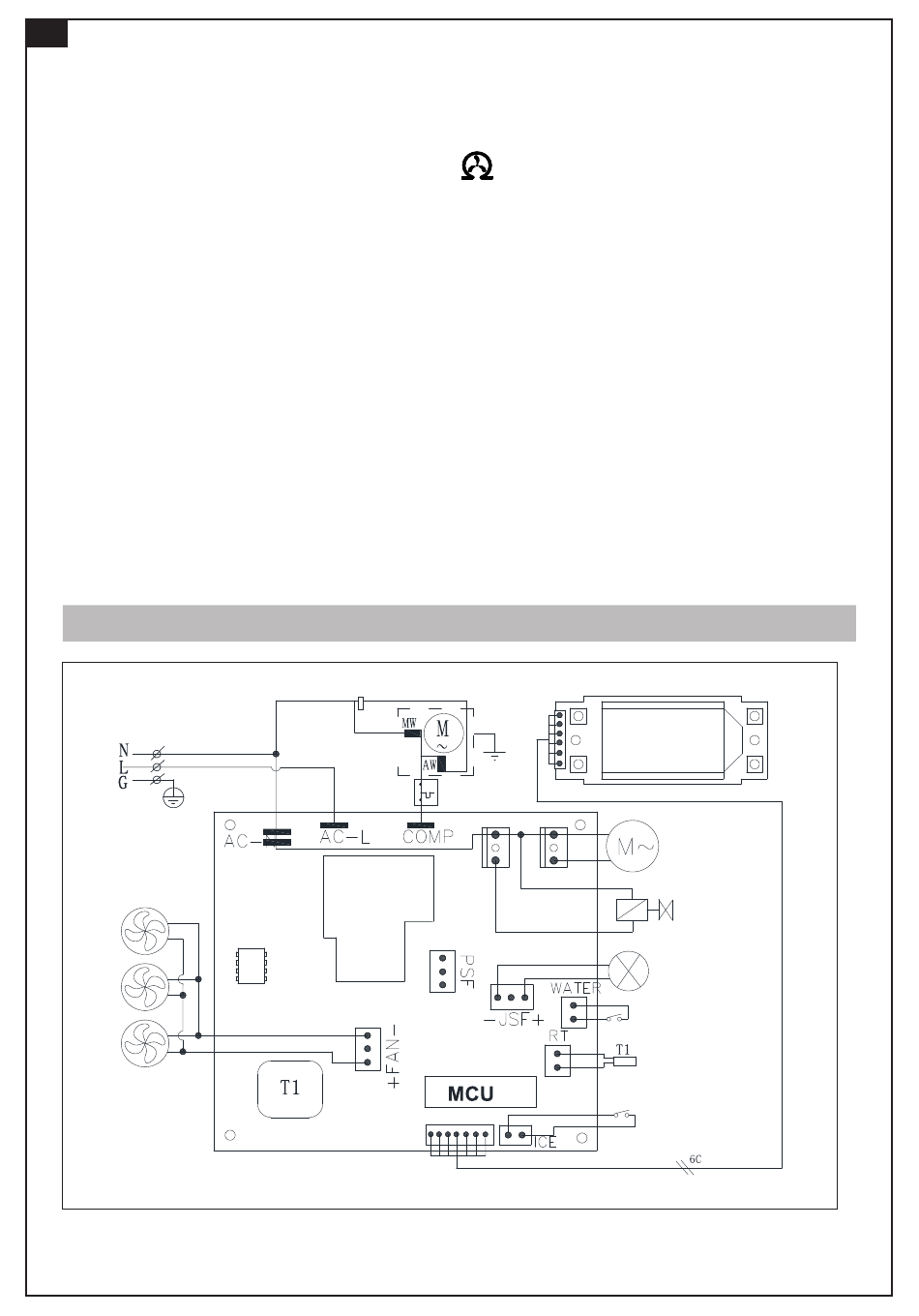

SCHÉMA DE CÂBLAGE
SCHÉMA
ÉLECTRIQUE
Alimentation
électrique
Moteur de
ventilateur à
courant continu
Relais de démarrage
COMPRESSEUR
Protection contre les
surcharges
tourne sur les écrans d'affichage et la
POMPE À SOUPAPE
CAPTEUR DE
TEMPÉRATURE AMBIANTE
39
Pompe à eau à courant
alternatif
Électrovanne pour la
récolte de glace
Soupape d'entrée
d'eau à courant continu
INTERRUPTEUR DE
DÉTECTION DU
NIVEAU D'EAU
CAPTEUR DE DÉTECTION
DE GLACE PLEINE
