DIAGRAMA DE CABLEADO

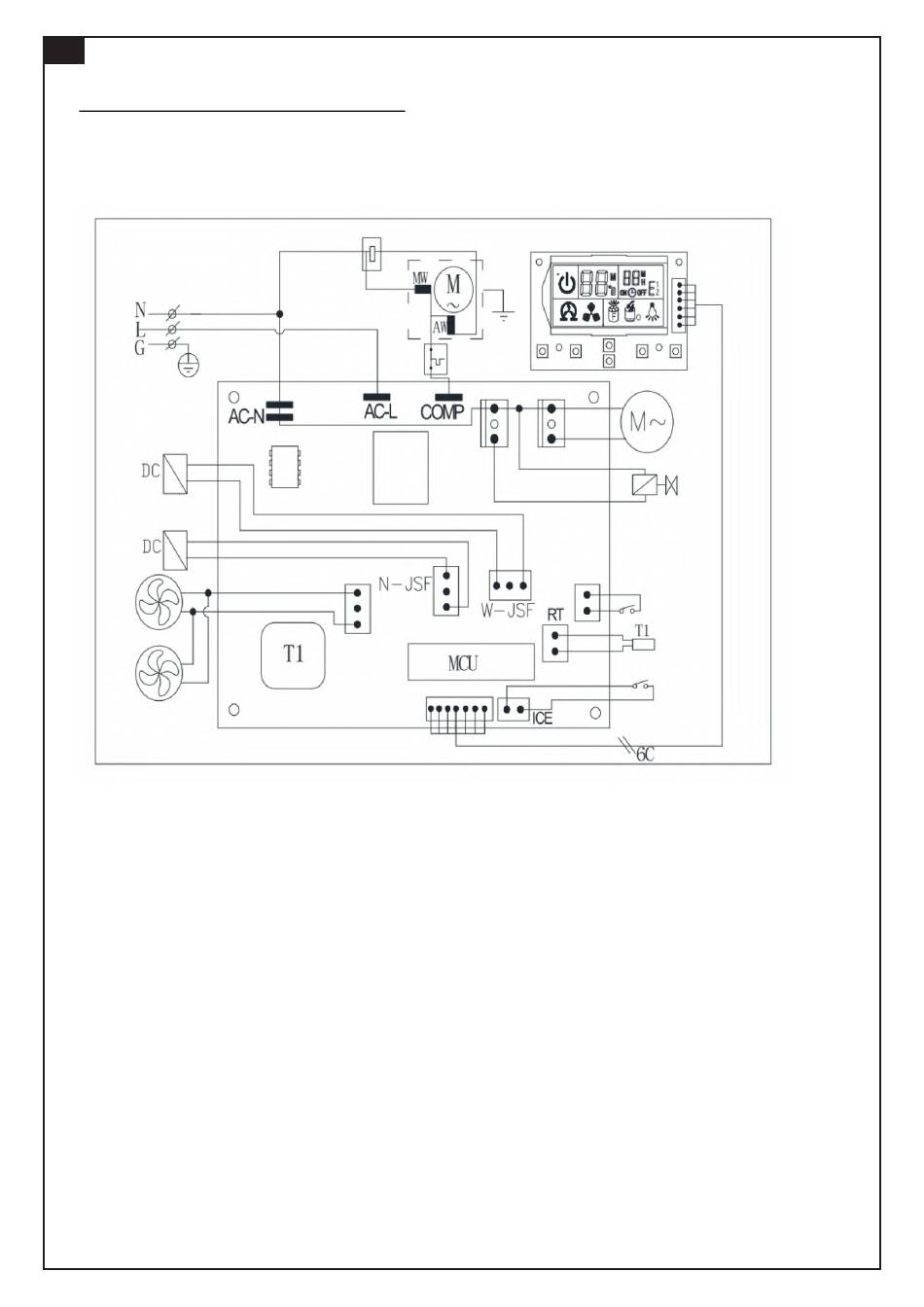

Diagrama eléctrico de la máquina de hielo
Relé de arranque
SUMINISTRO
DE ENERGÍA
Válvula de control
de la alimentación
de agua principal
Válvula de control
del depósito de
carga de agua
Ventilador de
CC para condensador
COMPRESOR
RELÉ
VENTILADOR
Placa PCB principal
Placa PCB del panel de control
Protector
de sobrecarga
VÁLVULA BOMBA
AGUA
82
Bomba de CA
Válvula solenoide para
recolección de hielo
Interruptor de nivel de agua
Sensor de temperatura
ambiente
Interruptor de detección
de hielo lleno
