Verwenden Sie immer den Zusatzgriff, falls das
Werkzeug über einen solchen verfügt, um beim
Anlaufen maximale Kontrolle über den
Rückschlag oder die Drehmomentreaktion zu
erhalten. Der Bediener kann Drehmomentreaktionen
oder Rückschlagkräfte kontrollieren, wenn die
entsprechenden Vorsichtsmaßnahmen getroffen
werden.
➢ Halten Sie Ihre Hände niemals in die Nähe
rotierender Zubehörteile. Durch einen Rückschlag
kann das Zubehörteil in Richtung Ihrer Hände
zurückschlagen.
➢
Befinden Sie sich nicht in dem Bereich, in den
sich das Elektrowerkzeug im Falle eines
Rückschlags bewegen würde. Durch einen
Rückschlag wird das Werkzeug in die
entgegengesetzte Richtung der Bewegung der
Scheibe am Kontaktpunkt geschleudert.
➢
Seien Sie besonders vorsichtig, wenn Sie in
Ecken, an scharfen Kanten usw. arbeiten.
Vermeiden Sie ein Aufprallen und Verhaken des
Zubehörs. Ecken oder scharfe Kanten können dazu
führen, dass sich das Zubehör verhakt oder aufprallt,
was zu einem Kontrollverlust oder Rückschlag
führen kann.
➢
Verwenden Sie keine Holzschnitzkette, keine
segmentierte Diamantklinge mit einem
Umfangsspalt von mehr als 10 mm und keine
gezahnte Klinge. Diese Klingen verursachen
häufige Rückschläge und Kontrollverlust.

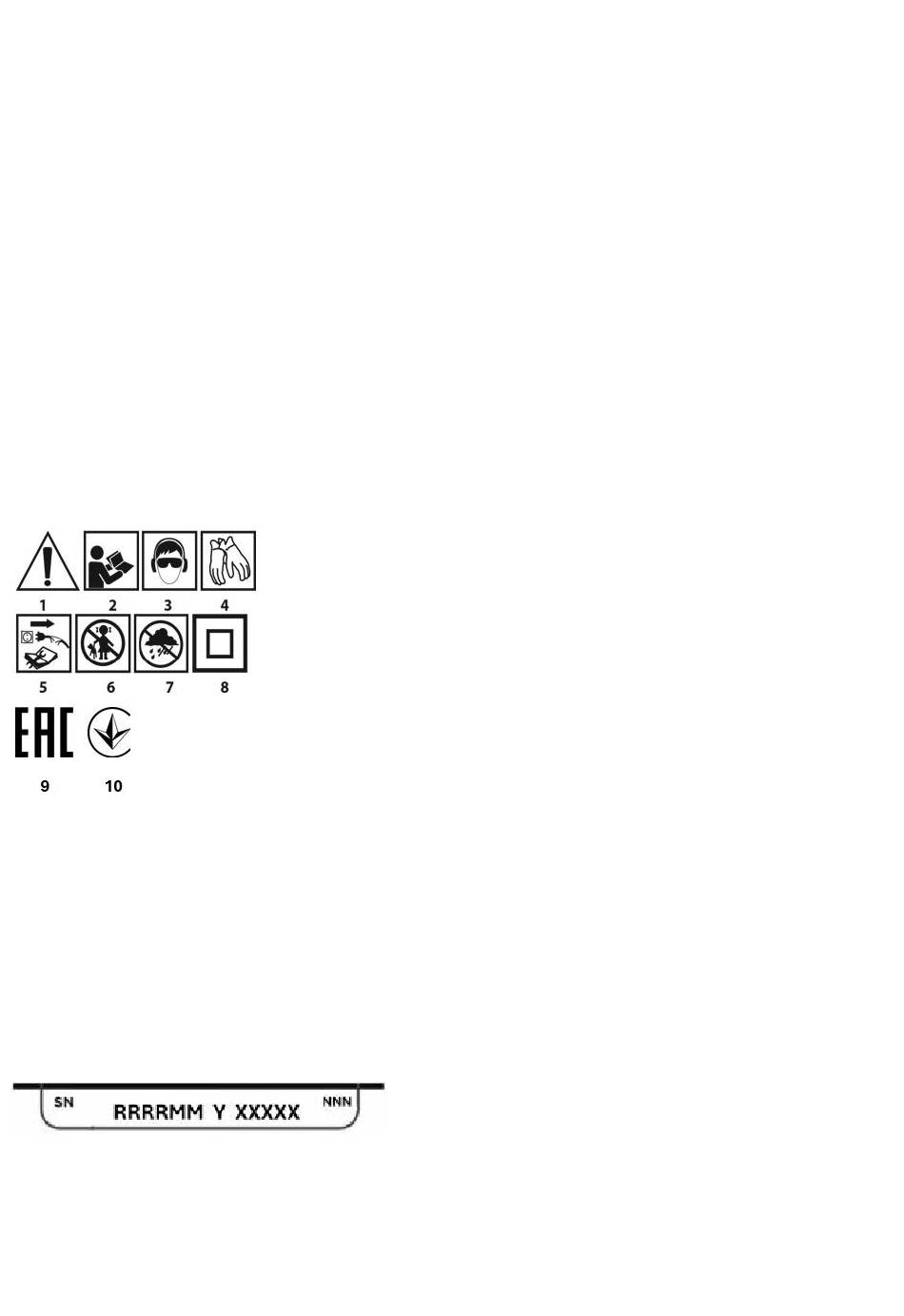

Erläuterung der verwendeten Piktogramme.
1. Vorsicht: Besondere Vorsichtsmaßnahmen treffen
2. „ " Lesen Sie die Bedienungsanleitung und beachten Sie
die darin enthaltenen Warnhinweise und
Sicherheitsvorkehrungen!
3. Tragen Sie persönliche Schutzausrüstung (Schutzbrille,
Gehörschutz, Staubmaske).
4. Tragen Sie Schutzhandschuhe
5. „ " Trennen Sie das Netzkabel, bevor Sie Wartungs- oder
Reparaturarbeiten durchführen.
6. Kinder vom Gerät fernhalten
7. Vor Regen schützen
8. Schutzklasse II
9. EAC-Zertifizierungszeichen.
10. Ukrainisches Marktzertifizierungszeichen.
KENNZEICHNUNGEN AUF DEM GERÄT
– Herstellungsjahr
RRRR
– Herstellungsmonat
MM
-zusätzliche Bezeichnung
Y
XXXXX -Seriennummer
NNN -zusätzliche Kennzeichnung
KONSTRUKTION UND ANWENDUNG
Ein Winkelschleifer ist ein handgeführtes Elektrowerkzeug mit
Isolierung der Klasse II. Das Gerät wird von einem einphasigen
Kommutatormotor angetrieben, dessen Drehzahl mittels eines
Zahnwinkelgetriebes reduziert wird. Es kann sowohl zum Schleifen als
auch zum Schneiden
Elektrowerkzeug wird häufig zum Entfernen aller Arten von Graten von
den Oberflächen von Metallelementen, zur Oberflächenbehandlung
von Schweißnähten, zum Schneiden von dünnwandigen Rohren und
kleinen Metallelementen usw. verwendet. Mit dem entsprechenden
Zubehör kann ein Winkelschleifer nicht nur zum Schneiden und
Schleifen, sondern auch zum Reinigen, z. B. von Rost,
Farbbeschichtungen usw., verwendet werden.
Zu seinen Anwendungsbereichen gehören Reparatur- und
Bauarbeiten im weitesten Sinne, nicht nur im Zusammenhang mit
Metallen. Ein Winkelschleifer kann auch zum Schneiden und
Schleifen von Baumaterialien wie Ziegeln, Pflastersteinen,
Keramikfliesen usw. verwendet werden.
Das Gerät ist nur für den Trockeneinsatz vorgesehen und nicht zum
Polieren geeignet. Verwenden Sie das Elektrowerkzeug nicht für
andere als die vorgesehenen Zwecke.
Unsachgemäße Verwendung.
• Bearbeiten Sie keine asbesthaltigen Materialien. Asbest ist
krebserregend.
• Bearbeiten
Sie
entflammbar oder
Elektrowerkzeugen entstehen Funken, die die austretenden
Dämpfe entzünden können.
• Verwenden
Sie
Trennscheiben arbeiten mit ihrer Seitenfläche, und das
Schleifen mit der Vorderseite einer solchen Scheibe kann diese
beschädigen und zu Verletzungen des Bedieners führen.

BESCHREIBUNG DER GRAFISCHEN SEITEN

Die folgende Nummerierung bezieht sich auf die Komponenten des
Geräts, die auf den Grafikseiten dieses Handbuchs dargestellt sind.
1. Spindelarretierungstaste
2. Schalter
3. Zusatzgriff
4. Scheibenschutz
5. Außenflansch
6. Innenflansch
7. Schalterverriegelungsknopf
8. Kohlebürstenabdeckung
9. Hauptgriffverriegelung
10. Hebel (Scheibenschutz)
11. Drehzahlregler
12. Schlüssel
* Es können Abweichungen zwischen der Zeichnung und dem
Produkt bestehen.
ZUBEHÖR
• Scheibenschutz
• Spezialschlüssel
• Zusatzgriff
VORBEREITUNG DER ARBEIT
MONTAGE DES ZUSATZGRIFFS
Der zusätzliche Griff (3) wird in eines der Löcher am Schleifkopf
eingesetzt. Es wird empfohlen, die Schleifmaschine mit dem
zusätzlichen Griff zu verwenden. Wenn Sie die Schleifmaschine
während des Betriebs mit beiden Händen halten (auch unter
Verwendung des zusätzlichen Griffs), ist das Risiko geringer, dass Sie
die rotierende Scheibe oder Bürste mit der Hand berühren und sich
beim Rückstoß verletzen.
VERSTELLBARER HAUPTGIFF
Vor Arbeitsbeginn können Sie die Position des Hauptgriffs der
Schleifmaschine so einstellen, dass er für die auszuführende Arbeit
am bequemsten ist. Der Griff kann durch Drehen
rechts aus der Grundposition in 3 Positionen eingestellt werden.
• Drücken Sie den Verriegelungsknopf des Hauptgriffs (9) (Abb.
D).
• Drehen Sie den Hauptgriff in die gewünschte Position.
• Der Hauptgriff rastet automatisch in der gewählten Position ein.

MONTAGE UND EINSTELLUNG DES SCHEIBENSCHUTZES

36
verwendet werden. Diese
keine Materialien, deren
explosiv ist. Bei der
Trennscheiben nicht zum
90°
Art von
Staub leicht
Arbeit mit
Schleifen.
- 1 Stück
- 1 Stück
- 1 Stück
nach links oder
