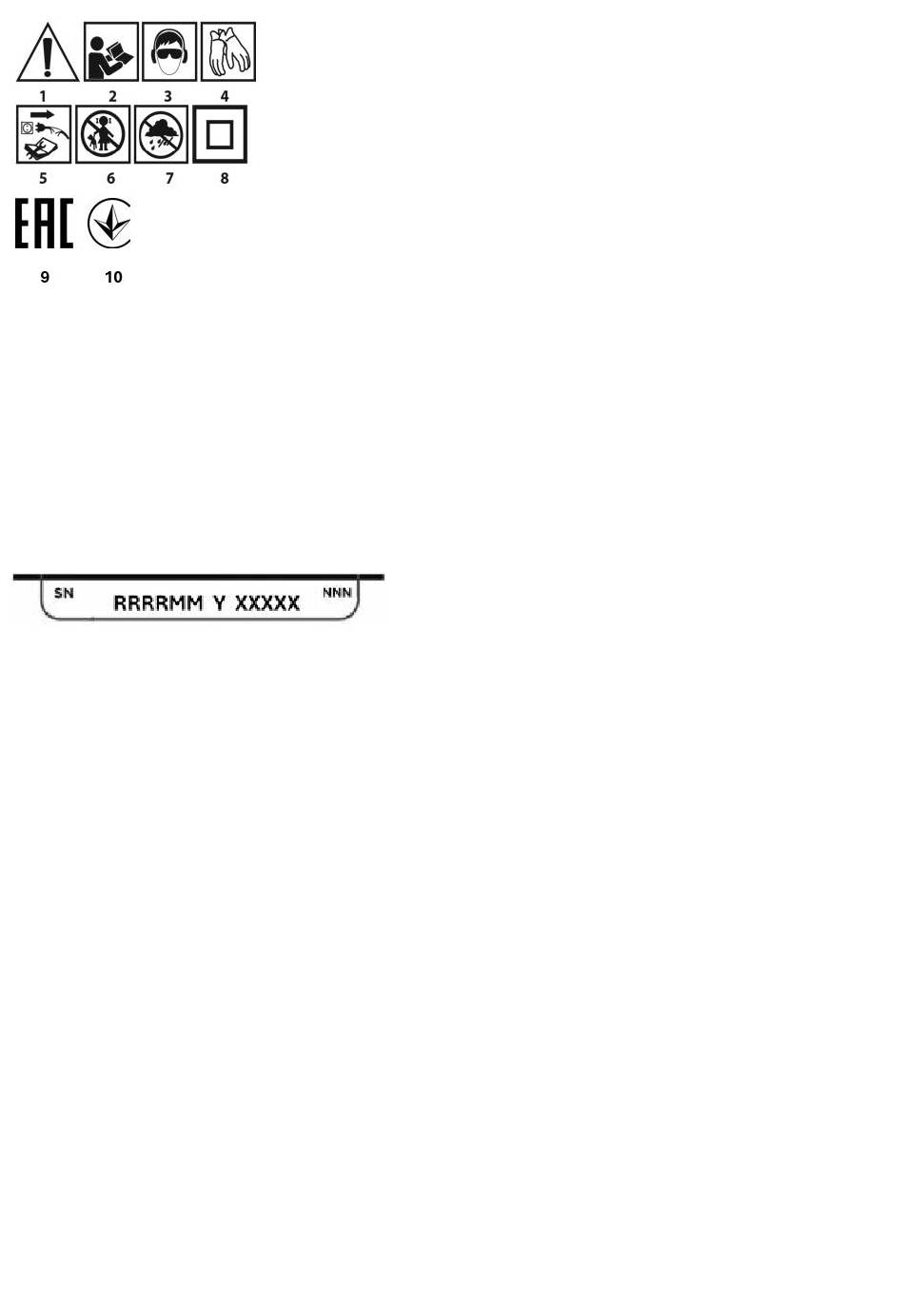

1. Обережно: вживайте особливих запобіжних заходів
2. « » Прочитайте інструкцію з експлуатації та
дотримуйтесь попереджень і заходів безпеки, що
містяться в ній!
3. Використовуйте засоби індивідуального захисту
(захисні окуляри, навушники, пилозахисну маску)
4. Носіть захисні рукавички
5. Перед виконанням будь-яких робіт з технічного
обслуговування або ремонту від'єднайте шнур живлення.
6. Тримайте дітей подалі від інструменту
7. Захищайте від дощу.
8. Клас захисту II.
9. Знак сертифікації EAC.
10. Знак сертифікації для українського ринку.
ПОЗНАЧКИ НА ПРИСТРОЇ
- рік виготовлення
RRRR
М -місяць виготовлення
-додаткове позначення
Y
-серійний номер
XXXXX
-додаткове маркування
NNN
КОНСТРУКЦІЯ ТА ЗАСТОСУВАННЯ
Кутова шліфувальна машина - це ручний електроінструмент з
ізоляцією класу II. Пристрій приводиться в рух однофазним
комутаторним двигуном, швидкість обертання якого знижується
за допомогою зубчастої
використовуватися як для шліфування, так і для різання. Цей тип
електроінструменту широко використовується для видалення всіх
видів задирок з поверхонь металевих елементів, обробки
поверхні зварних швів, різання тонкостінних труб і невеликих
металевих елементів тощо. За допомогою відповідних насадок
кутова шліфувальна машина може використовуватися не тільки
для різання і шліфування, але й для очищення, наприклад, від
іржі, фарбових покриттів тощо.
Сфери його застосування включають широко розуміються
ремонтні та будівельні роботи, не тільки пов'язані з металами.
Кутова шліфувальна машина також може використовуватися
для різання та шліфування будівельних матеріалів, наприклад
цегли, бруківки, керамічної плитки тощо.
Пристрій призначений тільки для сухого використання і не
підходить для полірування.
електроінструмент для цілей, інших ніж ті, для яких він
призначений.
Неправильне використання.
• Не обробляйте матеріали, що містять азбест. Азбест є
канцерогенним.
• Не обробляйте матеріали, пил яких є легкозаймистим або
вибухонебезпечним.
електроінструментами утворюються іскри, які можуть
запалити випаровування.
• Не використовуйте відрізні круги для шліфувальних робіт.
Відрізні круги працюють боковою поверхнею, і шліфування
передньою поверхнею такого круга може пошкодити його,
що може призвести до травмування оператора.
кутової передачі. Він
Не використовуйте
Під час роботи
ОПИС ГРАФІЧНИХ СТОРІНОК
Нижче наведена нумерація компонентів пристрою, показаних на
графічних сторінках цього посібника.
1. Кнопка блокування шпинделя
2. Вимикач
3. Додаткова ручка
4. Захисний кожух диска
5. Зовнішній фланець
6. Внутрішній фланець
7. Кнопка блокування вимикача
8. Кришка вугільних щіток
9. Замок основної ручки
10. Важіль (захист диска)
11. Регулятор швидкості
12. Ключ
* Можливі відмінності між кресленням і продуктом.
АКСЕСУАРИ
• Захисний кожух диска
• Спеціальний ключ
• Додаткова ручка
ПІДГОТОВКА ДО РОБОТИ
ВСТАНОВЛЕННЯ ДОДАТКОВОЇ РУКОЯТКИ
Додаткова ручка (3) встановлюється в один з отворів на головці
шліфувальної
шліфувальну машину з додатковою ручкою. Якщо під час роботи
тримати шліфувальну
використовуючи додаткову ручку), зменшується ризик торкнутися
рукою обертового диска або щітки та отримати травму під час
віддачі.
РЕГУЛЬОВАНА ГОЛОВНА РУЧКА
Перед початком роботи можна відрегулювати положення
основної ручки шліфувальної машини так, щоб вона була
найбільш зручною для виконуваної роботи. Ручку можна
встановити в 3 положення, повертаючи її
базового положення.
• Натисніть кнопку фіксації основної ручки (9) (рис. D).
• Поверніть основну ручку в потрібне положення.
• Основна ручка автоматично зафіксується у вибраному
положенні.
ВСТАНОВЛЕННЯ ТА РЕГУЛЮВАННЯ ЗАХИСТНОГО КОЖУХА
Захисний кожух захищає оператора від уламків, випадкового
може
контакту з робочим інструментом або іскор. Він повинен бути
завжди встановлений, при цьому слід звернути особливу увагу на
те, щоб захисна частина була спрямована в бік оператора.
Конструкція
регулювати його в оптимальне положення без використання
інструментів.
• Ослабте і відтягніть важіль (10) на захисному кожусі диска
(4).
• Поверніть захисний кожух (4) у бажане положення.
• Зафіксуйте, опустивши важіль (10).
Зняття та регулювання захисного кожуха леза виконується в
зворотному порядку до його встановлення.
ЗАМІНА РОБОЧИХ ІНСТРУМЕНТІВ
Під час заміни робочих інструментів носіть захисні рукавички.
Кнопка блокування шпинделя (1) використовується тільки для
блокування
встановлення
використовуйте її як гальмівну кнопку, коли диск обертається. Це
може призвести до пошкодження шліфувальної машини або
травмування користувача.
ВСТАНОВЛЕННЯ ДИСКІВ
з
Для шліфувальних або ріжучих дисків товщиною менше 3 мм
зовнішня гайка фланця (5) повинна бути закручена плоскою
поверхнею до диска (рис. B).
• Натисніть кнопку блокування шпинделя (1).
15
машини. Рекомендується
машину обома
кріплення захисного кожуха
шпинделя шліфувальної
або зняття робочого
- 1 шт.
- 1 шт.
- 1 шт.
використовувати
руками (також
90°
вліво або вправо від
леза дозволяє
машини під час
інструменту. Не
