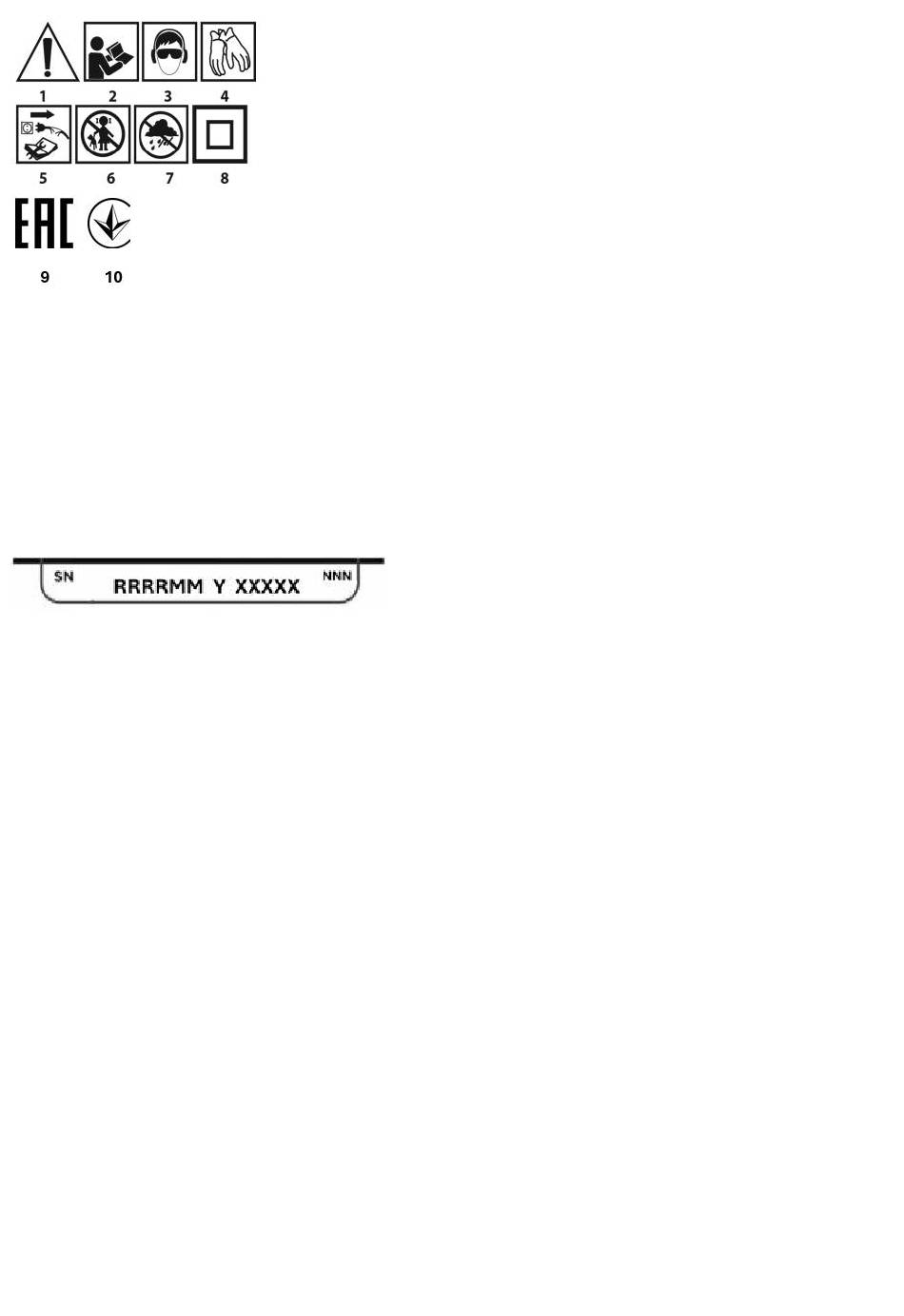

1. Oprez: poduzmite posebne mjere opreza
2. Pročitajte upute za uporabu i pridržavajte se upozorenja i
sigurnosnih mjera opreza sadržanih u njima!
3. Koristite osobnu zaštitnu opremu (zaštitne naočale, štitnici
za uši, maska za prašinu)
4. Nosite zaštitne rukavice
5. Isključite kabel za napajanje prije bilo kakvog održavanja ili
popravka.
6. Držite djecu podalje od alata
7. Zaštitite od kiše
8. Klasa zaštite II
9. EAC certifikacijski znak.
10. Certifikacijski znak ukrajinskog tržišta.
OZNAKE NA UREĐAJU
RRRR -godina proizvodnje
MM -mjesec proizvodnje
Y -dodatna oznaka
XXXXX -serijski broj
-dopunski obilježavanje
NNN
DIZAJN I PRIMJENA
Kutna brusilica je ručni električni alat s izolacijom klase II. Uređaj
pokreće jednofazni komutatorski motor, čija se brzina vrtnje smanjuje
pomoću nazubljenog kutnog zupčanika. Može se koristiti i za brušenje
i za rezanje. Ova vrsta električnog alata široko se koristi za uklanjanje
svih vrsta neravnina s površina metalnih elemenata, površinsku
obradu zavarenih spojeva, rezanje tankozidnih cijevi i malih metalnih
elemenata itd. Uz odgovarajući pribor, kutna brusilica može se koristiti
ne samo za rezanje i brušenje, već i za čišćenje, npr. hrđe, premaza
boje itd.
Njegova područja primjene uključuju široko shvaćene popravke i
građevinske radove, ne samo vezane uz metale. Kutna brusilica
također se može koristiti za rezanje i brušenje građevinskih
materijala, npr. opeke, kamena za popločavanje, keramičkih
pločica itd.
Uređaj je namijenjen samo za suhu upotrebu i nije prikladan za
poliranje. Nemojte koristiti električni alat u druge svrhe osim onih za
koje je namijenjen.
Nepravilna uporaba.
• Ne obrađujte materijale koji sadrže azbest. Azbest je
kancerogen.
• Nemojte obrađivati materijale čija je prašina lako zapaljiva ili
eksplozivna. Pri radu s električnim alatima stvaraju se iskre koje
mogu zapaliti ispuštene pare.
• Nemojte koristiti rezne ploče za brušenje. Rezni diskovi rade sa
svojom bočnom površinom, a brušenje prednjom površinom
takvog diska može ga oštetiti, što može dovesti do ozljeda
rukovatelja.
OPIS GRAFIČKIH STRANICA
Numeriranje u nastavku odnosi se na komponente uređaja prikazane
na grafičkim stranicama ovog priručnika.
1. Gumb za zaključavanje vretena
2. Prekidač
3. Pomoćna ručka
4. Štitnik diska
5. Vanjska prirubnica
6. Unutarnja prirubnica
7. Gumb za zaključavanje prekidača
8. Poklopac karbonske četke
9. Zaključavanje glavne ručke
10. Poluga (štitnik diska)
11. Gumb za kontrolu brzine
12. Ključ
* Mogu postojati razlike između crteža i proizvoda.
PRIBOR
• Štitnik diska
• Specijalni ključ
• Dodatna ručka
PRIPREMA ZA RAD
UGRADNJA DODATNE RUČKE
Dodatna ručka (3) ugrađena je u jednu od rupa na glavi brusilice.
Preporuča se korištenje brusilice s dodatnom ručkom. Ako brusilicu
držite objema rukama tijekom rada (također pomoću dodatne ručke),
manji je rizik od dodirivanja rotirajućeg diska ili četke rukom i ozljeda
tijekom trzaja.
PODESIVA GLAVNA RUČKA
Prije početka rada možete podesiti položaj glavne ručke brusilice tako
da je najprikladniji za posao koji se izvodi. Ručka se može postaviti u
3 položaja okretanjem za 90° ulijevo ili udesno od osnovnog položaja.
• Pritisnite tipku za zaključavanje glavne ručke (9) (slika D).
• Okrenite glavnu ručku u željeni položaj.
• Glavna ručka automatski će se zaključati u odabranom položaju.
UGRADNJA I PODEŠAVANJE ŠTITNIKA DISKA
Štitnik lista pile štiti rukovatelja od krhotina, slučajnog kontakta s
radnim alatom ili iskri. Uvijek ga treba montirati, posebno pazeći da
pokrovni dio bude okrenut prema operateru.
Dizajn ugradnje štitnika lista pile omogućuje podešavanje štitnika u
optimalni položaj bez alata.
• Otpustite i povucite ručicu (10) na štitniku oštrice (4).
• Okrenite štitnik oštrice (4) u željeni položaj.
• Blokirajte spuštanjem ručice (10).
Uklanjanje i podešavanje štitnika oštrice vrši se obrnutim
redoslijedom od njegove ugradnje.
ZAMJENA RADNIH ALATA
Nosite radne rukavice prilikom zamjene radnog alata.
Gumb za zaključavanje vretena (1) koristi se samo za zaključavanje
vretena brusilice tijekom ugradnje ili uklanjanja radnog alata. Nemojte
ga koristiti kao gumb za kočnicu dok se disk okreće. To može oštetiti
mlin ili ozlijediti korisnika.
UGRADNJA DISKOVA
Za brusne ili rezne ploče debljine manje od 3 mm, vanjska matica
prirubnice (5) mora se pričvrstiti ravnom površinom okrenutom prema
disku (slika B).
• Pritisnite gumb za zaključavanje vretena (1).
• Umetnite poseban ključ (uključen) u rupe na vanjskoj prirubnici
(5) (slika A).
• Okrenite ključ za otpuštanje i uklanjanje vanjske prirubnice (5).
• Postavite disk tako da je pritisnut na površinu unutarnje
prirubnice (6).
• Pričvrstite vanjsku prirubnicu (5) i lagano zategnite posebnim
ključem.
Diskovi se uklanjaju obrnutim redoslijedom od ugradnje. Tijekom
ugradnje disk treba pritisnuti na površinu unutarnje prirubnice (6) i
centrirati na njegovu skosnicu.
UGRADNJA RADNIH ALATA S RUPOM S
• Pritisnite gumb za zaključavanje vretena (1).
• Uklonite prethodno montirani radni alat, ako postoji.
• Prije ugradnje uklonite obje prirubnice – unutarnju prirubnicu
• (6) i vanjsku prirubnicu (5).
53
- 1 komad
- 1 kom.
- 1 kom.
NAVOJEM
