➢ Aveți grijă deosebită când lucrați în colțuri, pe
margini ascuțite etc. Evitați sărirea și agățarea
accesoriului. Colțurile sau marginile ascuțite pot
provoca agățarea sau sărirea accesoriului, ducând la
pierderea controlului sau la recul.
➢ Nu montați o lamă cu lanț pentru sculptat lemn, o
lamă diamantată segmentată cu un spațiu
circumferențial mai mare de 10 mm sau o lamă
dințată. Aceste lame provoacă reculuri frecvente și
pierderea controlului.

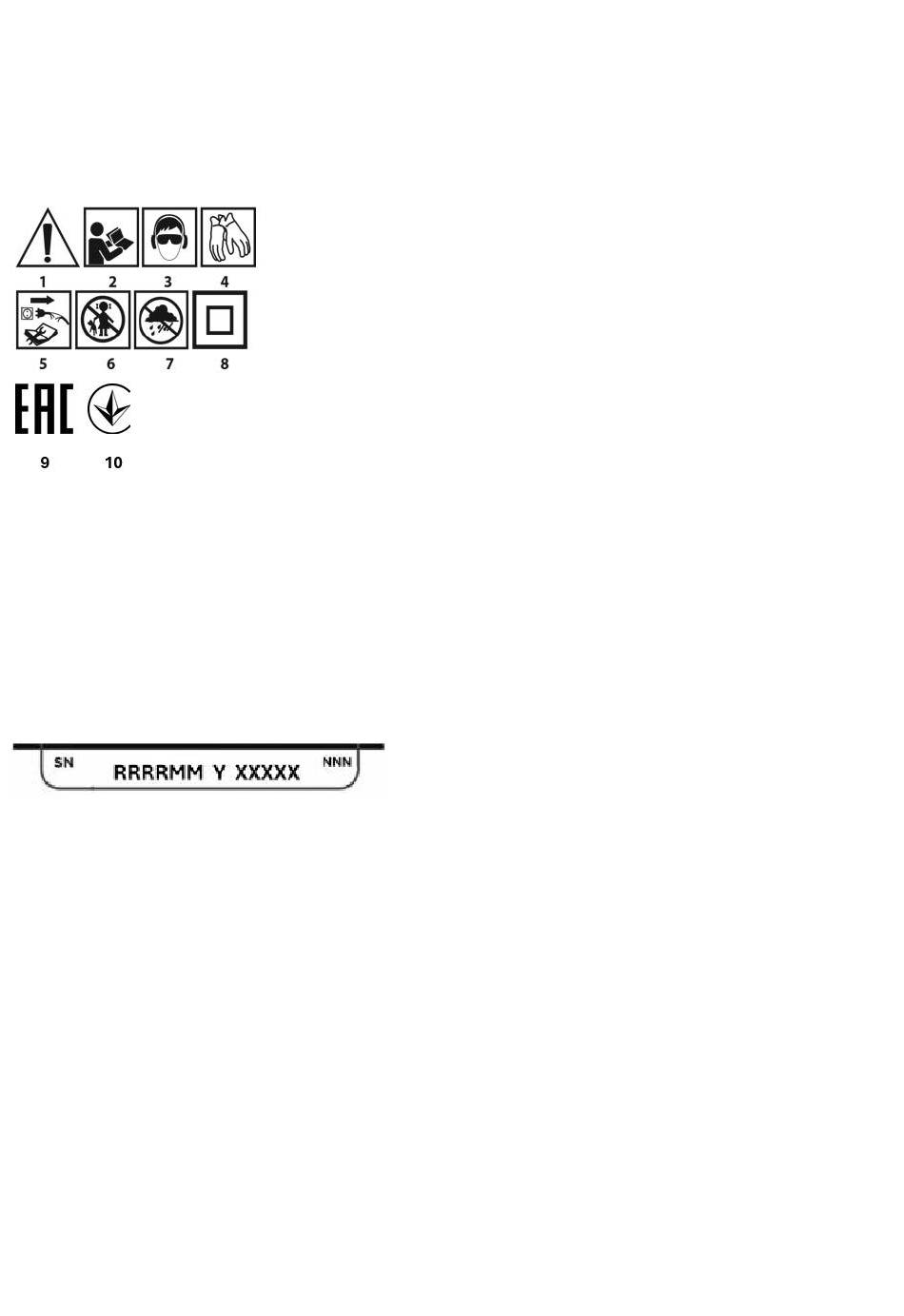

Explicația pictogramelor utilizate.
1. Atenție: luați măsuri de precauție speciale
2. Citiți instrucțiunile de utilizare și respectați avertismentele și
măsurile de siguranță conținute în acestea!
3. Utilizați echipament de protecție personală (ochelari de
protecție, protecție pentru urechi, mască de praf)
4. Purtați mănuși de protecție
5. Deconectați cablul de alimentare înainte de a efectua orice
lucrări de întreținere sau reparații.
6. Țineți copiii la distanță de unealtă
7. Protejați-l de ploaie
8. Clasa de protecție II
9. Marca de certificare EAC.
10. Marca de certificare pentru piața ucraineană.
MARCAJELE DE PE DISPOZITIV
- anul fabricației
RRRR
-luna de fabricație
MM
-denumire suplimentară
Y
-număr de serie
XXXXX
NNN -marcaj suplimentar
PROIECTARE ȘI APLICAȚIE
Polizorul unghiular este o unealtă electrică portabilă cu izolație de
clasa II. Dispozitivul este acționat de un motor cu comutator
monofazat, a cărui viteză de rotație este redusă cu ajutorul unui
angrenaj unghiular dințat. Poate fi utilizat atât pentru șlefuire, cât și
pentru tăiere. Acest tip de unealtă electrică este utilizat pe scară largă
pentru îndepărtarea tuturor tipurilor de bavuri de pe suprafețele
elementelor metalice, tratarea suprafețelor sudurilor, tăierea țevilor cu
pereți subțiri și a elementelor metalice mici etc. Cu accesoriile
adecvate, polizorul unghiular poate fi utilizat nu numai pentru tăiere și
șlefuire, ci și pentru curățare, de exemplu rugină, straturi de vopsea
etc.
Domeniile sale de aplicare includ lucrări de reparații și construcții
în sens larg, nu numai legate de metale. O polizor unghiular poate
fi utilizat și pentru tăierea și șlefuirea materialelor de construcții, de
exemplu cărămizi, pavele, plăci ceramice etc.
Aparatul este destinat numai utilizării în mediu uscat și nu este
potrivit pentru lustruire. Nu utilizați scula electrică în alte scopuri
decât cele pentru care a fost concepută.
Utilizare necorespunzătoare.
• Nu prelucrați materiale care conțin azbest. Azbestul este
cancerigen.
• Nu prelucrați materiale al căror praf este foarte inflamabil sau
exploziv. Atunci când lucrați cu unelte electrice, se generează
scântei care pot aprinde vaporii emiși.
• Nu utilizați discuri de tăiere pentru lucrări de șlefuire. Discurile
de tăiere funcționează cu suprafața laterală, iar șlefuirea cu
suprafața frontală a unui astfel de disc poate deteriora discul,
provocând vătămări corporale operatorului.
DESCRIEREA PAGINILOR GRAFICE
Numerotarea de mai jos se referă la componentele dispozitivului
prezentate în paginile grafice ale acestui manual.
1. Buton de blocare a axului
2. Comutator
3. Mâner auxiliar
4. Protecție disc
5. Flanșă exterioară
6. Flanșă interioară
7. Buton de blocare comutator
8. Capac perie de carbon
9. Blocare mâner principal
10. Pârghie (protecție disc)
11. Buton de control al vitezei
12. Cheie
* Pot exista diferențe între desen și produs.
ACCESORII
• Protector disc
• Cheie specială
• Mâner suplimentar
PREGĂTIREA PENTRU LUCRU
INSTALAREA MÂNERULUI SUPLIMENTAR
Mânerul suplimentar (3) se instalează într-una dintre orificiile de pe
capul polizorului. Se recomandă utilizarea polizorului cu mânerul
suplimentar. Dacă țineți polizorul cu ambele mâini în timpul funcționării
(utilizând și mânerul suplimentar), riscul de a atinge discul rotativ sau
peria cu mâna și de a vă răni în timpul reculului este mai mic.
MÂNER PRINCIPAL REGLABIL
Înainte de a începe lucrul, puteți regla poziția mânerului principal al
polizorului astfel încât să fie cât mai convenabil pentru lucrarea
efectuată. Mânerul poate fi reglat în 3 poziții prin rotirea acestuia
spre stânga sau dreapta din poziția de bază.
• Apăsați butonul de blocare a mânerului principal (9) (Fig. D).
• Rotiți mânerul principal în poziția dorită.
• Mânerul principal se va bloca automat în poziția selectată.
INSTALAREA ȘI REGLAREA PROTECȚIEI DISCULUI
Protectorul lamei protejează operatorul de resturi, contact accidental
cu unealta de lucru sau scântei. Acesta trebuie montat întotdeauna,
având grijă să se asigure că partea de acoperire este orientată spre
operator.
Concepția sistemului de montare a protecției lamei permite reglarea
protecției în poziția optimă fără unelte.
• Slăbiți și trageți înapoi maneta (10) de pe protecția lamei (4).
• Rotiți protecția lamei (4) în poziția dorită.
• Blocați prin coborârea manetei (10).
Demontarea și reglarea protecției lamei se efectuează în ordinea
inversă față de instalare.
ÎNLOCUIREA UNELTELOR DE LUCRU
Purtați mănuși de lucru atunci când înlocuiți uneltele de lucru.
Butonul de blocare a axului (1) este utilizat numai pentru a bloca axul
polizorului în timpul instalării sau demontării sculei de lucru. Nu îl
utilizați ca buton de frânare în timp ce discul se rotește. Acest lucru
poate deteriora polizorul sau poate răni utilizatorul.
INSTALAREA DISCURILOR
Pentru discurile de șlefuit sau tăiat cu o grosime mai mică de 3 mm,
piulița flanșei exterioare (5) trebuie înșurubată cu suprafața plană
orientată spre disc (Fig. B).
• Apăsați butonul de blocare a axului (1).
• Introduceți cheia specială (inclusă) în orificiile din flanșa
exterioară (5) (Fig. A).
19
- 1 bucată
- 1 buc.
- 1 buc.
90°
