hulpstuk blijft haken of stuitert, wat kan leiden tot
verlies van controle of terugslag.
➢
Gebruik geen kettingzaagblad voor
houtbewerking, een gesegmenteerd
diamantzaagblad met een omtreksopening groter
dan 10 mm of een getand zaagblad. Deze
zaagbladen veroorzaken vaak terugslag en verlies
van controle.

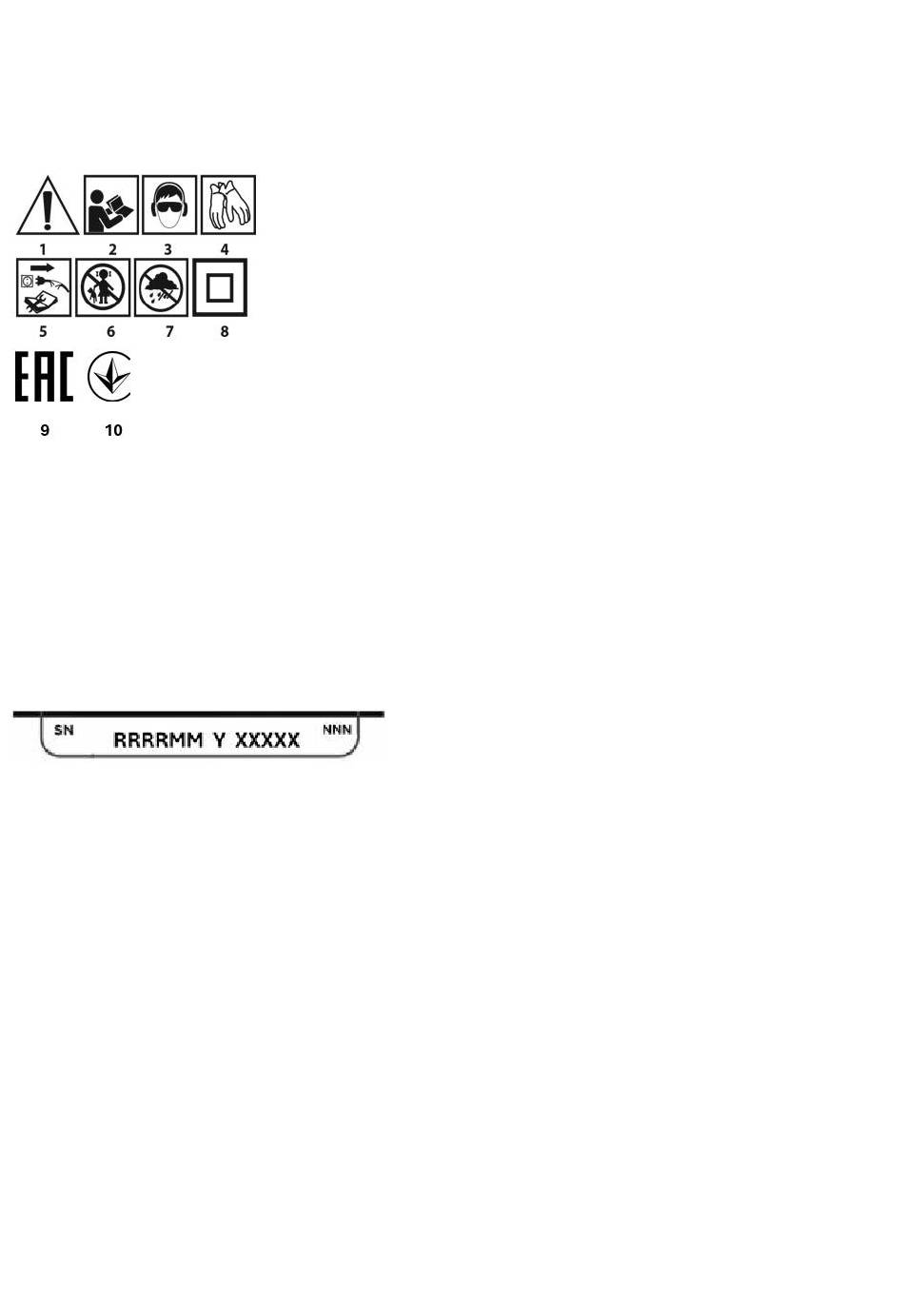

Uitleg van de gebruikte pictogrammen.
1. Let op: neem speciale voorzorgsmaatregelen
2. Lees de gebruiksaanwijzing en neem de waarschuwingen
en veiligheidsmaatregelen daarin in acht!
3. Gebruik persoonlijke beschermingsmiddelen
(veiligheidsbril, gehoorbescherming, stofmasker)
4. Draag beschermende handschoenen
5. Koppel de stekker los voordat u onderhouds- of
reparatiewerkzaamheden uitvoert.
6. Houd kinderen uit de buurt van het gereedschap
7. Bescherm tegen regen
8. Beschermingsklasse II
9. EAC-certificeringsmerk.
10. Oekraïens marktcertificeringsmerk.
MARKERINGEN OP HET APPARAAT
RRRR -bouwjaar
MM -maand van fabricage
Y -aanvullende aanduiding
XXXXX -serienummer
NNN -aanvullende markering
ONTWERP EN TOEPASSING
Een haakse slijper is een handbediend elektrisch gereedschap met
klasse II-isolatie. Het apparaat wordt aangedreven door een eenfasige
commutatormotor, waarvan het toerental wordt verlaagd door middel
van een getand hoekwiel. Het kan zowel voor slijpen als voor snijden
worden gebruikt. Dit type elektrisch gereedschap wordt veel gebruikt
voor het verwijderen van alle soorten bramen van het oppervlak van
metalen elementen, de oppervlaktebehandeling van lasnaden, het
snijden van dunwandige buizen en kleine metalen elementen, enz.
Met de juiste accessoires kan een haakse slijper niet alleen worden
gebruikt voor het snijden en slijpen, maar ook voor het reinigen,
bijvoorbeeld van roest, verfcoatings, enz.
Het toepassingsgebied omvat in brede zin reparatie- en
bouwwerkzaamheden, niet alleen met betrekking tot metalen. Een
haakse slijper kan ook worden gebruikt voor het snijden en slijpen
van bouwmaterialen, zoals bakstenen, straatstenen, keramische
tegels, enz.
Het apparaat is uitsluitend bedoeld voor droog gebruik en is niet
geschikt voor polijsten. Gebruik het elektrisch gereedschap niet
voor andere doeleinden dan waarvoor het bedoeld is.
Onjuist gebruik.
• Verwerk geen materialen die asbest bevatten. Asbest is
kankerverwekkend.
• Verwerk geen materialen waarvan het stof zeer brandbaar of
explosief is. Bij het werken met elektrisch gereedschap ontstaan
vonken die de vrijkomende dampen kunnen doen ontbranden.
• Gebruik geen doorslijpschijven voor slijpwerkzaamheden.
Doorslijpschijven werken met hun zijvlak en slijpen met het
voorvlak van een dergelijke schijf kan deze beschadigen, wat
kan leiden tot persoonlijk letsel bij de gebruiker.
BESCHRIJVING VAN DE AFBEELDINGEN
De onderstaande nummering verwijst naar de onderdelen van het
apparaat die op de grafische pagina's van deze handleiding worden
weergegeven.
1. Spilvergrendelingsknop
2. Schakelaar
3. Hulpgreep
4. Schijfbescherming
5. Buitenflens
6. Binnenflens
7. Schakelaarvergrendelingsknop
8. Koolborstelafdekking
9. Hoofdhendelvergrendeling
10. Hendel (schijfbescherming)
11. Snelheidsregelaar
12. Sleutel
* Er kunnen verschillen zijn tussen de tekening en het product.
ACCESSOIRES
• Schijfbescherming
• Speciale sleutel
• Extra handgreep
VOORBEREIDING VAN HET WERK
INSTALLATIE VAN DE EXTRA HANDGREEP
De extra handgreep (3) wordt in een van de gaten op de slijpkop
geïnstalleerd. Het wordt aanbevolen om de slijpmachine met de extra
handgreep te gebruiken. Als u de slijpmachine tijdens het gebruik met
beide handen vasthoudt (ook met behulp van de extra handgreep), is
er minder risico dat u de draaiende schijf of borstel met uw hand
aanraakt en letsel oploopt tijdens de terugslag.
VERSTELBARE HOOFDHANDGREEP
Voordat u met het werk begint, kunt u de positie van de
hoofdhandgreep van de slijpmachine aanpassen zodat deze het
meest geschikt is voor het uit te voeren werk. De handgreep kan in 3
standen worden gezet door deze
vanuit de basispositie.
• Druk op de vergrendelknop van de hoofdhandgreep (9) (afb. D).
• Draai de hoofdhandgreep naar de gewenste positie.
• De hoofdhendel vergrendelt automatisch in de geselecteerde
positie.
INSTALLATIE EN AFSTELLING VAN DE SCHIJFAFSCHERMING
De bladbescherming beschermt de gebruiker tegen vuil, onbedoeld
contact met het werkgereedschap of vonken. Deze moet altijd worden
aangebracht, waarbij er extra op moet worden gelet dat het
afdekgedeelte naar de gebruiker is gericht.
Door het ontwerp van de bevestiging van de bladbescherming kan
deze zonder gereedschap in de optimale positie worden afgesteld.
• Maak de hendel (10) op de bladbescherming (4) los en trek deze
naar achteren.
• Draai de bladbescherming (4) naar de gewenste positie.
• Vergrendel door de hendel (10) naar beneden te drukken.
Het verwijderen en afstellen van de mesbescherming gebeurt in
omgekeerde volgorde van de montage.
VERVANGING VAN WERKTUIGEN
Draag werkhandschoenen bij het vervangen van werkgereedschap.
De spindelvergrendelknop (1) wordt alleen gebruikt om de slijpspindel
te vergrendelen tijdens het installeren of verwijderen van het
werkgereedschap. Gebruik deze knop niet als remknop terwijl de schijf
draait. Dit kan de slijpmachine beschadigen of letsel veroorzaken bij
de gebruiker.
SCHIJVEN INSTALLEREN
82
- 1 stuk
- 1 stuk
- 1 stuk
90°
naar links of rechts te draaien
