2. „ " (Võimalik tagasilöök) Lugege kasutusjuhendit ja järgige
selles sisalduvaid hoiatusi ja ohutusnõudeid!
3. Kasutage isiklikke kaitsevahendeid (kaitseprillid,
kuulmiskaitse, tolmumaski)
4. Kandke kaitsekindaid
5. Enne hooldus- või remonditööde tegemist ühendage
toitejuhe lahti.
6. Hoidke lapsed tööriistast eemal
7. Kaitske vihma eest.
8. Kaitseklass II
9. EAC sertifitseerimismärk.
10. Ukraina turu sertifitseerimismärk.

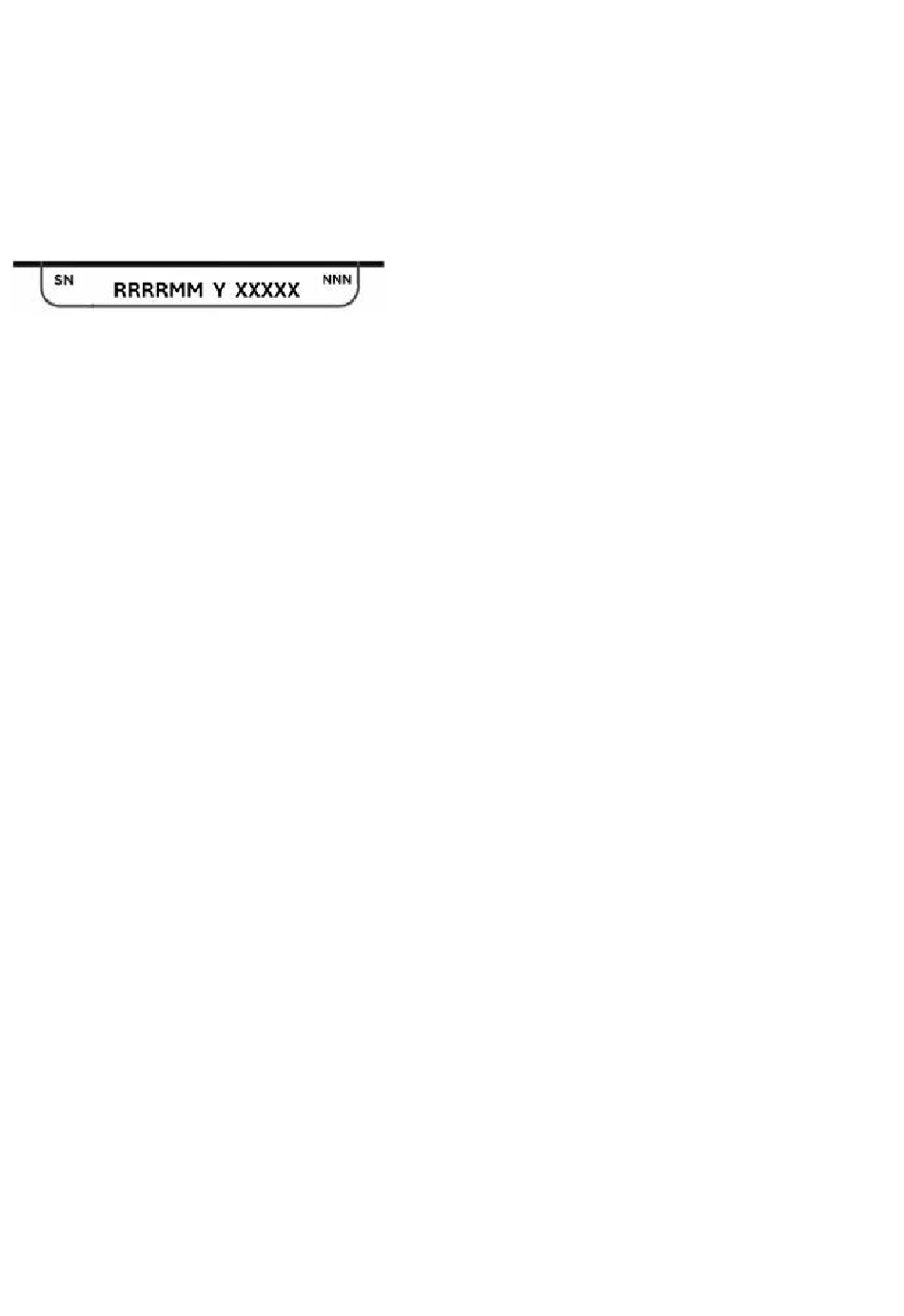

SEADME MÄRGISTUSED
RRRR -valmistamis aasta
MM -valmistamise kuu
-täiendav tähis
Y
XXXXX -seerianumber
-täiendav märge
NNN
KONSTRUKTSIOON JA KASUTUS
Nurklihvija on käeshoitav elektriline tööriist II klassi isolatsiooniga.
Seadet ajab ühefaasiline kommutaatorimootor, mille pöörlemiskiirust
vähendatakse hammasratta abil. Seda saab kasutada nii lihvimiseks
kui ka lõikamiseks. Seda tüüpi elektritööriista kasutatakse laialdaselt
igat liiki jämedate servade eemaldamiseks metallelementide
pindadelt, keevisõmbluste pinnatöötluseks, õhukese seinaga torude ja
väikeste metallelementide lõikamiseks jne. Sobivate lisaseadmetega
saab nurklihvijat kasutada mitte ainult lõikamiseks ja lihvimiseks, vaid
ka puhastamiseks, nt rooste, värvkatete jne eemaldamiseks.
Selle kasutusvaldkonnad hõlmavad laiemalt mõistetud remondi- ja
ehitustöid, mis ei ole seotud ainult metallidega. Nurklihvijat saab
kasutada ka ehitusmaterjalide, nt telliste, sillutiskivide, keraamiliste
plaatide jne lõikamiseks ja lihvimiseks.
Seade on mõeldud ainult kuivaks kasutamiseks ja ei sobi
poleerimiseks. Ärge kasutage elektritööriista muul otstarbel kui
selleks, milleks see on mõeldud.
Ebaõige kasutamine.
• Ärge töötlege asbesti sisaldavaid materjale. Asbest on
kantserogeenne.
• Ärge töötlege materjale, mille tolm on kergesti süttiv või
plahvatusohtlik. Elektritööriistadega töötades tekivad sädemed,
mis võivad süttida eralduvad aurud.
• Ärge
kasutage lõikekettaid
töötavad külgpinna abil ja lihvimine sellise ketta esipinnaga võib
seda kahjustada, põhjustades kasutajale vigastusi.
GRAAFILISTE LEHTEDE KIRJELDUS
Allpool esitatud numbrid viitavad käesoleva juhendi graafilistel lehtedel
näidatud seadme komponentidele.
1. Spindli lukustusnupp
2. Lüliti
3. Abikäepide
4. Ketta kaitse
5. Välimine äärik
6. Sisemine äärik
7. Lüliti lukustusnupp
8. Söeharja kate
9. Peamine käepideme lukk
10. Kangi (ketta kaitse)
11. Kiiruse reguleerimise nupp
12. Võti
* Joonisel ja tootel võivad esineda erinevused.
TARVIKUD
• Kettakaitse
• Spetsiaalne mutrivõti
• Lisakäepide
TÖÖDE ETTEVALMISTUS
LISAKÄEPIDEME PAIGALDAMINE
lihvimistöödeks. Lõikekettad
- 1 tükk
- 1 tükk
- 1 tükk
Lisakäepide (3) paigaldatakse ühte lihvimispähe olevatest avadest.
Soovitav on kasutada lihvijat koos lisakäepidemega. Kui hoiate lihvijat
töötamise ajal mõlema käega (kasutades ka lisakäepidet), on väiksem
oht puudutada käega pöörlevat ketast või harja ja saada tagasilöögi
tagajärjel vigastusi.
REGULEERITAV PÕHIKÄEPIDE
Enne töö alustamist saate reguleerida lihvija peamise käepideme
asendit nii, et see oleks teostatava töö jaoks kõige mugavam.
Käepideme saab reguleerida 3 asendisse, pöörates seda
või paremale algasendist.
• Vajutage peamise käepideme lukustusnuppu (9) (joonis D).
• Pöörake peavõlli soovitud asendisse.
• Peakäepide lukustub automaatselt valitud asendis.
KETASKAITSE PAIGALDAMINE JA REGULEERIMINE
Terakaitse kaitseb kasutajat prahi, tööriistaga juhusliku kokkupuute
või sädemete eest. See peab alati olema paigaldatud, pöörates erilist
tähelepanu sellele, et kaitseosa oleks suunatud kasutaja poole.
Terakaitse paigalduskonstruktsioon võimaldab kaitse reguleerida
optimaalsesse asendisse ilma tööriistadeta.
• Lõdvendage ja tõmmake tagasi terakaitse (4) kangi (10).
• Pöörake terakaitse (4) soovitud asendisse.
• Lukustage, langetades kangi (10).
Terakaitse eemaldamine ja reguleerimine toimub paigaldamisega
vastupidises järjekorras.
TÖÖRIISTADE VAHETMINE
Tööriistade vahetamisel kandke töökindaid.
Spindli lukustusnuppu (1) kasutatakse ainult lihvimismasina spindli
lukustamiseks tööriista paigaldamise või eemaldamise ajal. Ärge
kasutage seda piduriknopina, kui ketas pöörleb. See võib kahjustada
lihvimismasinat või vigastada kasutajat.
KETTIDE PAIGALDAMINE
Alla 3 mm paksuste lihvimis- või lõikekettide puhul tuleb välimine
äärikmutter (5) keerata nii, et selle tasane pind oleks suunatud ketta
poole (joonis B).
• Vajutage spindli lukustusnuppu (1).
• Sisestage spetsiaalne võti (komplektis) välimise ääriku (5)
avadesse (joonis A).
• Pöörake võtit, et välimist äärikut (5) lahti keerata ja eemaldada.
• Asetage ketas nii, et see surutakse vastu sisemise ääriku (6)
pinda.
• Keerake välimine äärik (5) kinni ja pingutage veidi spetsiaalse
võtmega.
Kettad eemaldatakse paigaldamisega vastupidises järjekorras.
Paigaldamisel tuleb ketas suruda vastu sisemise ääriku (6) pinda ja
keskendada selle faasile.
KEERMESTATUD AUGUGA TÖÖRIISTADE PAIGALDAMINE
• Vajutage spindli lukustusnuppu (1).
• Eemaldage eelnevalt paigaldatud tööriist, kui see on olemas.
• Enne paigaldamist eemaldage mõlemad äärikud – sisemine
äärik
• (6) ja välimise ääriku (5).
• • Keerake tööriista keermestatud osa spindlile ja pingutage seda
kergelt.
Keermestatud avaga
paigaldamisega vastupidises järjekorras.
KULMULIIVIMISMASINA
KULMULIIVIMISMASINA ALUSELE
Nurklihvijat võib kasutada
tingimusel et see on paigaldatud vastavalt aluse tootja
paigaldusjuhendile.
KASUTAMINE / SEADISTUSED
Enne lihvija kasutamist kontrollige lihvketta seisukorda. Ärge kasutage
murdunud, pragunenud või muul viisil kahjustatud lihvkettaid.
Asendage kulunud ketas või harja uuega vahetult enne kasutamist.
Pärast töö lõpetamist lülitage lihvija alati välja ja oodake, kuni tööriist
on täielikult peatunud. Alles siis võib lihvija ära panna. Ärge aeglustage
pöörlevat lihvketta, surudes seda tööeseme vastu.
