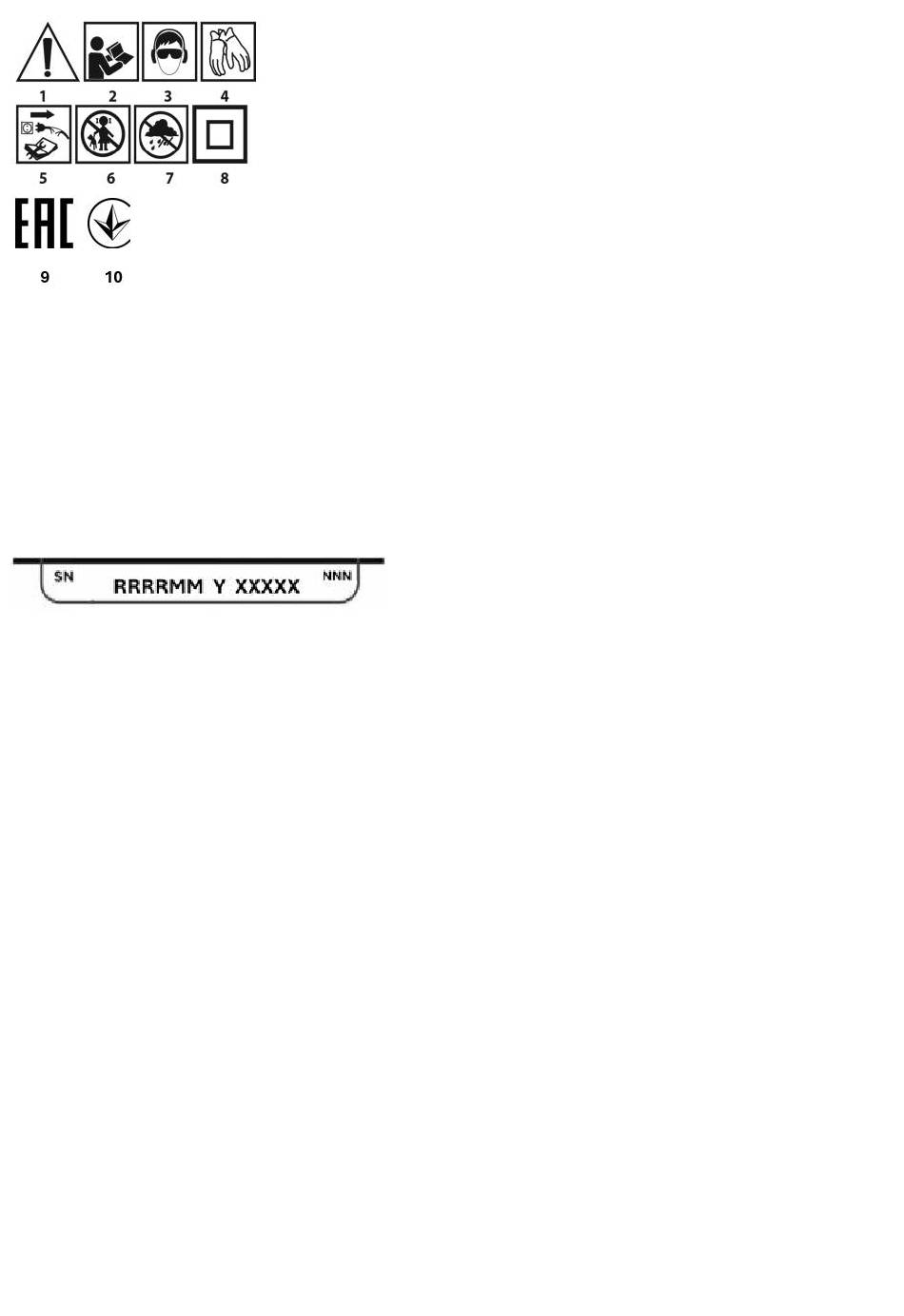

1. Pozor: dodržujte osobitné bezpečnostné opatrenia
2. Prečítajte si návod na obsluhu a dodržiavajte varovania a
bezpečnostné opatrenia v ňom uvedené!
3. Používajte osobné ochranné prostriedky (ochranné
okuliare, chrániče sluchu, protiprachovú masku)
4. Noste ochranné rukavice
5. Pred vykonaním akýchkoľvek údržbových alebo
opravárenských prác odpojte napájací kábel.
6. Deti držte ďalej od náradia
7. Chráňte pred dažďom.
8. Trieda ochrany II.
9. Certifikačná značka EAC.
10. Certifikačná značka ukrajinského trhu.
OZNAČENIA NA ZARIADENÍ
- rok výroby
RRRR
-mesiac výroby
MM
-doplňujúce označenie
Y
-sériové číslo
XXXXX
-dodatočné označenie
NNN
KONŠTRUKCIA A POUŽITIE
Uhlová brúska je ručné elektrické náradie s izoláciou triedy II.
Zariadenie je poháňané jednofázovým komutátorovým motorom,
ktorého otáčky sú znižované pomocou ozubeného uhlového prevodu.
Môže sa používať na brúsenie aj rezanie. Tento typ elektrického
náradia sa široko používa na odstraňovanie všetkých druhov otrekov
z povrchov kovových prvkov, povrchovú úpravu zvarov, rezanie
tenkostenných rúrok a malých kovových prvkov atď. S vhodným
príslušenstvom sa uhlová brúska môže používať nielen na rezanie a
brúsenie, ale aj na čistenie, napr. hrdze, náterov atď.
Jeho oblasti použitia zahŕňajú široko chápané opravárske a
stavebné práce, nielen súvisiace s kovmi. Uhlová brúska sa môže
používať aj na rezanie a brúsenie stavebných materiálov, napr.
tehál, dlažobných kociek, keramických dlaždíc atď.
Zariadenie je určené iba na suché použitie a nie je vhodné na
leštenie. Elektrické náradie nepoužívajte na iné účely, ako na ktoré
je určené.
Nesprávne použitie.
• Nespracúvajte
materiály
karcinogénny.
• Nespracúvajte materiály, ktorých prach je vysoko horľavý alebo
výbušný. Pri práci s elektrickým náradím vznikajú iskry, ktoré
môžu zapáliť emitované výpary.
• Na brúsenie nepoužívajte rezacie kotúče. Rezacie kotúče
pracujú bočnou plochou a brúsenie prednou plochou takéhoto
kotúča môže spôsobiť jeho poškodenie, čo môže viesť k
poraneniu obsluhy.
POPIS GRAFICKÝCH STRÁNOK
Číslovanie nižšie sa vzťahuje na komponenty zariadenia zobrazené
na grafických stránkach tejto príručky.
1. Tlačidlo aretácie vretena
2. Spínač
3. Pomocná rukoväť
obsahujúce azbest.
Azbest
4. Ochrana kotúča
5. Vonkajšia príruba
6. Vnútorná príruba
7. Tlačidlo uzamknutia spínača
8. Kryt uhlíkových kefiek
9. Zámok hlavnej rukoväti
10. Páka (ochrana disku)
11. Ovládací gombík rýchlosti
12. Kľúč
* Môžu existovať rozdiely medzi výkresom a výrobkom.
PRÍSLUŠENSTVO
• Kryt disku
• Špeciálny kľúč
• Dodatočná rukoväť
PRÍPRAVA NA PRÁCU
INŠTALÁCIA DODATOČNEJ RÚČKY
Dodatočná rukoväť (3) sa inštaluje do jedného z otvorov na hlave
brúsky. Odporúča sa používať brúsku s dodatočnou rukoväťou. Ak
počas prevádzky držíte brúsku oboma rukami (aj s použitím
dodatočnej rukoväti), je menšie riziko, že sa dotknete rotujúceho
kotúča alebo kefy rukou a utrpíte zranenie pri spätnom náraze.
NASTAVITEĽNÁ HLAVNÁ RÚČKA
Pred začatím práce môžete nastaviť polohu hlavnej rukoväti brúsky
tak, aby bola najvhodnejšia pre vykonávanú prácu. Rukoväť je možné
nastaviť do 3 polôh otočením
polohy.
• Stlačte tlačidlo aretácie hlavnej rukoväti (9) (obr. D).
• Otočte hlavnú rukoväť do požadovanej polohy.
• Hlavná rukoväť sa automaticky zablokuje vo zvolenej polohe.
INŠTALÁCIA A NASTAVENIE OCHRANNÉHO KRYTU KOTÚČA
Kryt kotúča chráni obsluhu pred úlomkami, náhodným kontaktom s
pracovným nástrojom alebo iskrami. Mal by byť vždy namontovaný,
pričom je potrebné dbať na to, aby krycia časť smerovala k obsluhe.
Konštrukcia upevnenia krytu kotúča umožňuje nastaviť kryt do
optimálnej polohy bez použitia náradia.
• Povolte a potiahnite páčku (10) na kryte kotúča (4).
• Otočte kryt kotúča (4) do požadovanej polohy.
• Zafixujte znížením páky (10).
Demontáž a nastavenie krytu noža sa vykonáva v opačnom poradí
ako jeho montáž.
VÝMENA PRACOVNÝCH NÁSTROJOV
Pri výmene pracovných nástrojov používajte pracovné rukavice.
Tlačidlo aretácie vretena (1) slúži iba na aretáciu vretena brúsky počas
inštalácie alebo demontáže pracovného nástroja. Nepoužívajte ho
ako brzdové tlačidlo, keď sa kotúč otáča. Mohlo by to poškodiť brúsku
alebo spôsobiť zranenie používateľa.
INŠTALÁCIA KOTÚČOV
Pri brúsení alebo rezaní kotúčov s hrúbkou menšou ako 3 mm musí
byť vonkajšia prírubová matica (5) naskrutkovaná tak, aby jej plochá
strana smerovala k kotúču (obr. B).
• Stlačte tlačidlo aretácie vretena (1).
• Vložte špeciálny kľúč (súčasť dodávky) do otvorov vo vonkajšej
prírube (5) (obr. A).
• Otočením kľúča uvoľnite a odstráňte vonkajšiu prírubu (5).
je
• Disk umiestnite tak, aby priliehal k povrchu vnútornej príruby (6).
• Prišraubujte vonkajšiu prírubu (5) a mierne ju utiahnite
špeciálnym kľúčom.
Disky sa demontujú v opačnom poradí ako pri montáži. Pri montáži by
mal byť disk pritlačený k povrchu vnútornej príruby (6) a vystredený na
jej zrážanej hrane.
INŠTALÁCIA PRACOVNÝCH NÁSTROJOV SO
OTVOROM
• Stlačte tlačidlo aretácie vretena (1).
• Odstráňte predtým namontované pracovné náradie, ak je
namontované.
• Pred inštaláciou odstráňte obe príruby – vnútornú prírubu
49
- 1 kus
- 1 ks.
- 1 ks
90°
doleva alebo doprava od základnej
ZÁVITOVÝM
