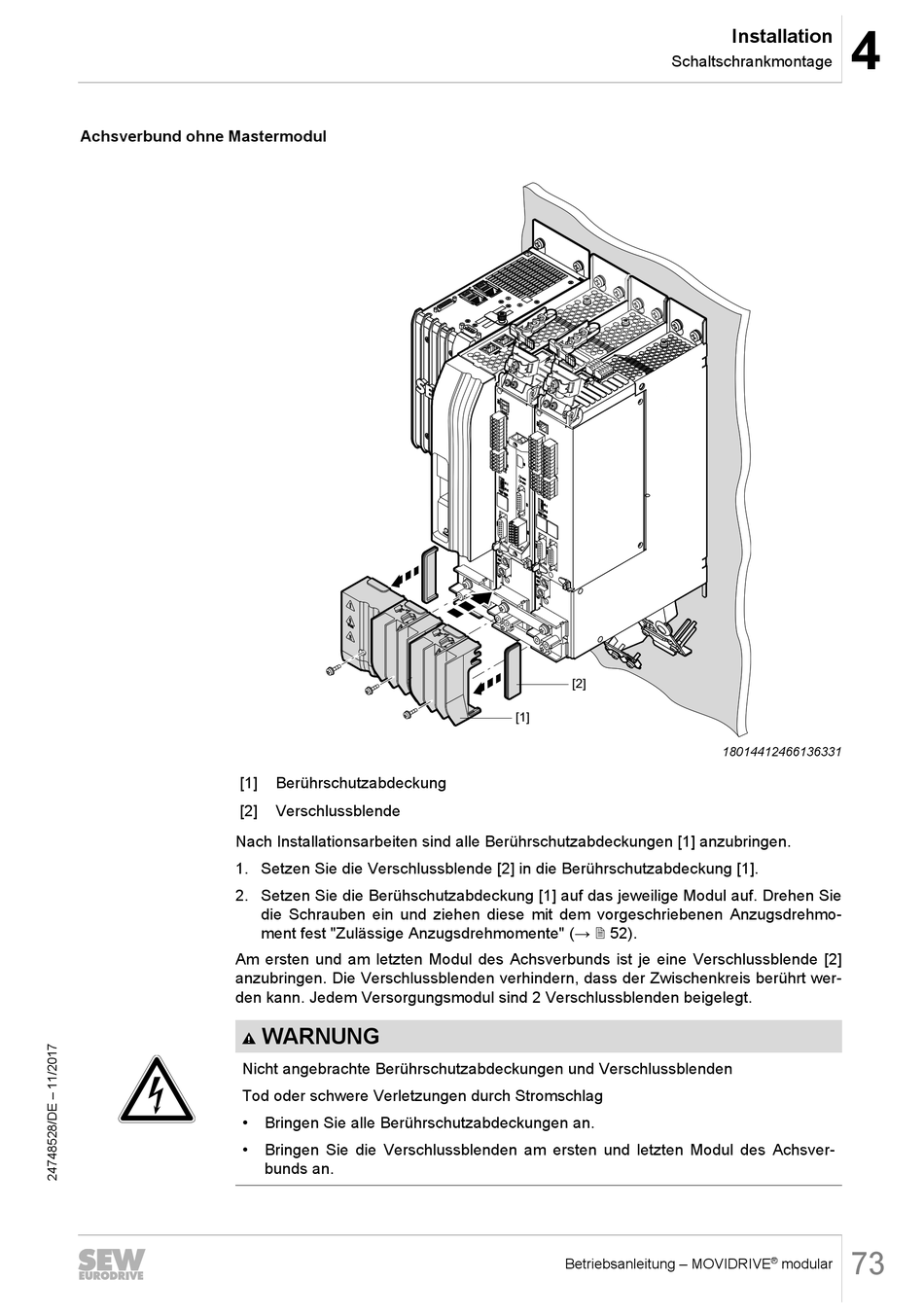

Achsverbund ohne Mastermodul
[1]
[2]
Nach Installationsarbeiten sind alle Berührschutzabdeckungen [1] anzubringen.
1. Setzen Sie die Verschlussblende [2] in die Berührschutzabdeckung [1].
2. Setzen Sie die Berühschutzabdeckung [1] auf das jeweilige Modul auf. Drehen Sie
Am ersten und am letzten Modul des Achsverbunds ist je eine Verschlussblende [2]
anzubringen. Die Verschlussblenden verhindern, dass der Zwischenkreis berührt wer-
den kann. Jedem Versorgungsmodul sind 2 Verschlussblenden beigelegt.
Nicht angebrachte Berührschutzabdeckungen und Verschlussblenden
Tod oder schwere Verletzungen durch Stromschlag
•
•
Berührschutzabdeckung
Verschlussblende
die Schrauben ein und ziehen diese mit dem vorgeschriebenen Anzugsdrehmo-
ment fest "Zulässige Anzugsdrehmomente" (→ 2 52).
WARNUNG
Bringen Sie alle Berührschutzabdeckungen an.
Bringen Sie die Verschlussblenden am ersten und letzten Modul des Achsver-
bunds an.
Schaltschrankmontage
[2]
[1]
