Verschlussblende Leistungsanschluss - SEW-Eurodrive MOVIDRIVE modular Betriebsanleitung

Installation
4
Abdeckungen
4.4.3

Verschlussblende Leistungsanschluss

60
Betriebsanleitung – MOVIDRIVE

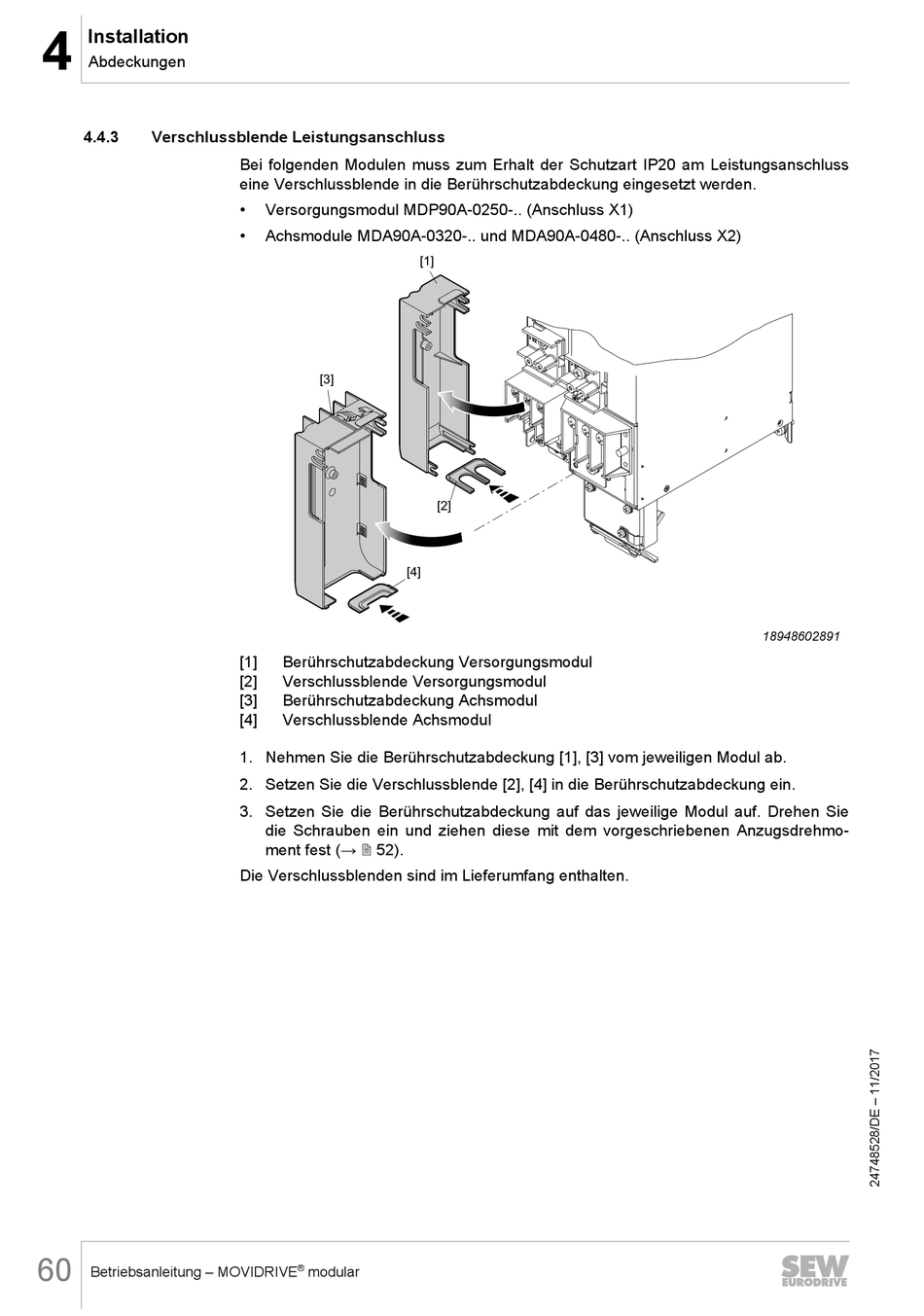

Bei folgenden Modulen muss zum Erhalt der Schutzart IP20 am Leistungsanschluss
eine Verschlussblende in die Berührschutzabdeckung eingesetzt werden.
• Versorgungsmodul MDP90A-0250-.. (Anschluss X1)
• Achsmodule MDA90A-0320-.. und MDA90A-0480-.. (Anschluss X2)
[3]
[4]
[1] Berührschutzabdeckung Versorgungsmodul
[2] Verschlussblende Versorgungsmodul
[3] Berührschutzabdeckung Achsmodul
[4] Verschlussblende Achsmodul
1. Nehmen Sie die Berührschutzabdeckung [1], [3] vom jeweiligen Modul ab.
2. Setzen Sie die Verschlussblende [2], [4] in die Berührschutzabdeckung ein.
3. Setzen Sie die Berührschutzabdeckung auf das jeweilige Modul auf. Drehen Sie
die Schrauben ein und ziehen diese mit dem vorgeschriebenen Anzugsdrehmo-
ment fest (→ 2 52).
Die Verschlussblenden sind im Lieferumfang enthalten.
®
