Geräteaufbau des Versorgungsmoduls MDP
3.4.3 MDP90A-0250-.. (BG 2)
A
[1]
1
[2] 2
3
4
[3]
[4]

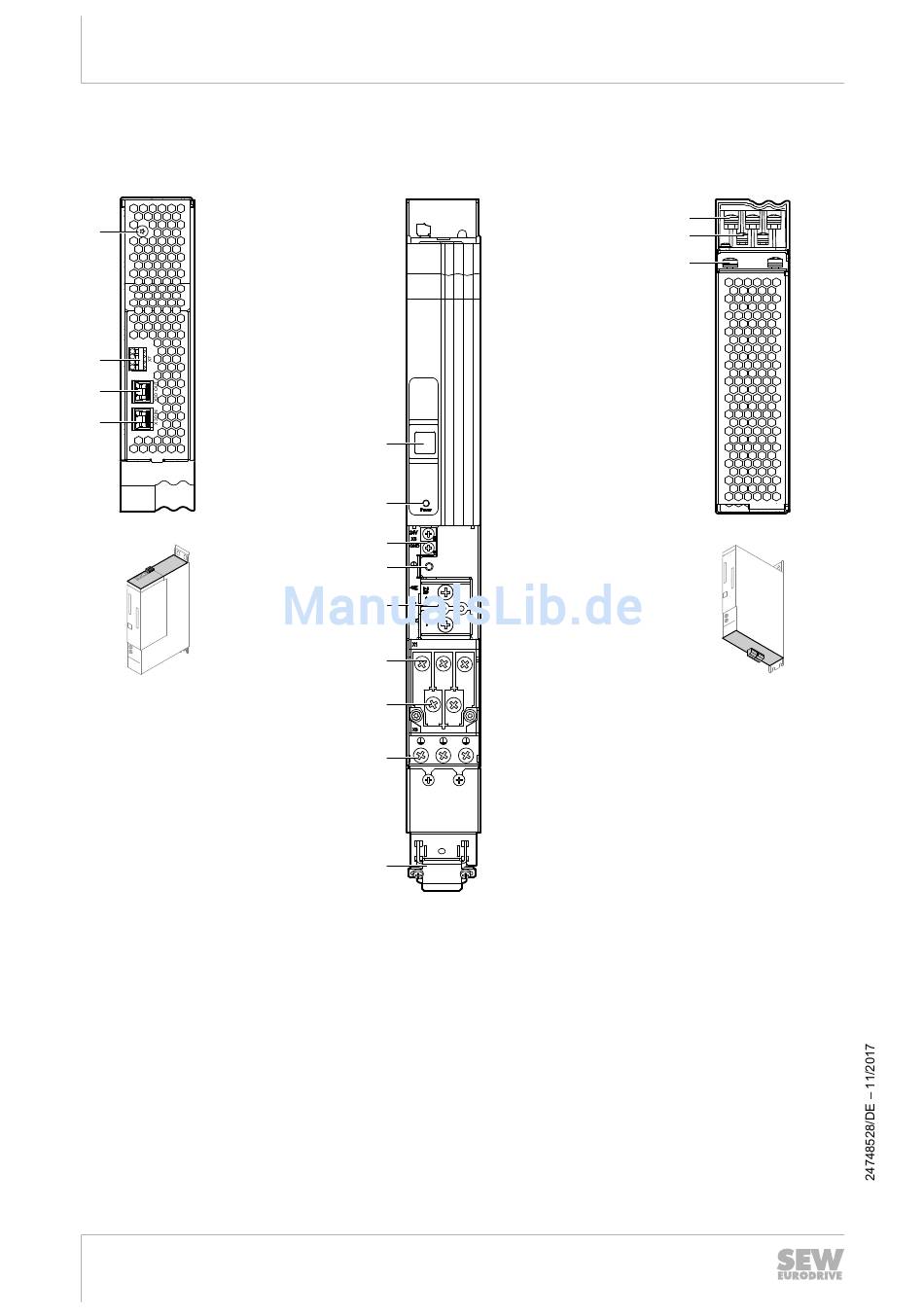

A: Ansicht von oben
[1] Kontaktschraube für TN-/TT-Netze
[2] X7: Ansteuerung Zwischenkreis-Entlade-
modul, Temperaturüberwachung Brems-
widerstand
[3] X30 OUT: Systembus
[4] X30 IN: Systembus
34
Betriebsanleitung – MOVIDRIVE
B
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
18014411422569099
B: Ansicht von vorn
[5] 7-Segment-Anzeige
[6] Bereitschaftsanzeige (Power)
[7] X5: Verschienung 24-V-Versorgungs-
spannung
[8] PE-Verschienung
[9] X4: Zwischenkreisverschienung
[10] X1: Netzanschluss
[11] X3: Anschluss Bremswiderstand
[12] 3 × PE-Anschluss Gehäuse
[13] Schirmklemme
®
modular
C
[10]
[11]
[12]
C: Ansicht von unten
[10] X1: Netzanschluss
[11] X3: Anschluss Bremswiderstand
[12] 3 × PE-Anschluss Gehäuse
