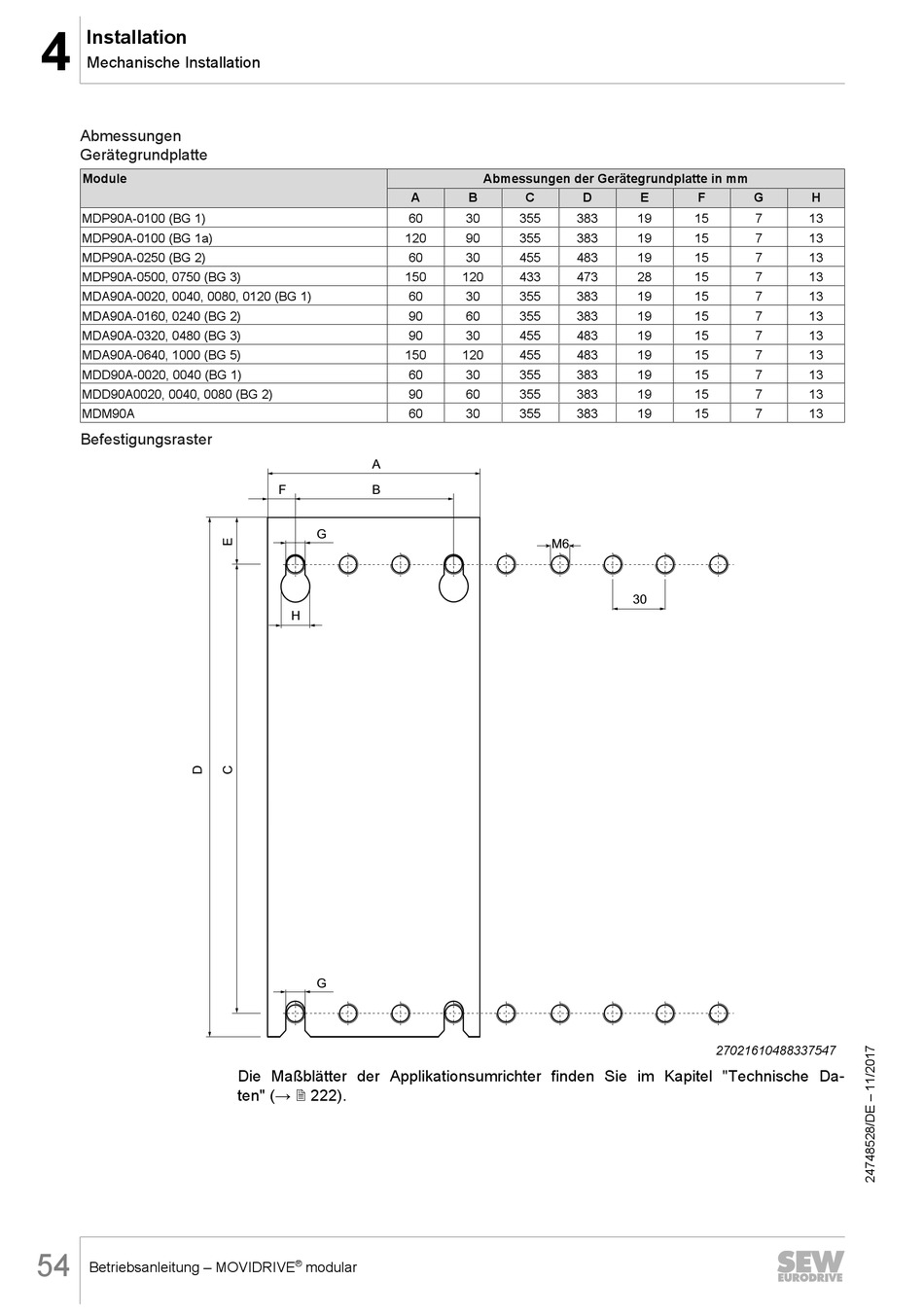

SEW-Eurodrive MOVIDRIVE modular Betriebsanleitung Seite 54

Installation
4
Mechanische Installation
Abmessungen
Gerätegrundplatte
Module
MDP90A-0100 (BG 1)
MDP90A-0100 (BG 1a)
MDP90A-0250 (BG 2)
MDP90A-0500, 0750 (BG 3)
MDA90A-0020, 0040, 0080, 0120 (BG 1)
MDA90A-0160, 0240 (BG 2)
MDA90A-0320, 0480 (BG 3)
MDA90A-0640, 1000 (BG 5)
MDD90A-0020, 0040 (BG 1)
MDD90A0020, 0040, 0080 (BG 2)
MDM90A
Befestigungsraster
54
Betriebsanleitung – MOVIDRIVE
A
60
120
60
150
60
90
90
150
60
90
60
A
F B
G
H
G
Die Maßblätter der Applikationsumrichter finden Sie im Kapitel "Technische Da-
ten" (→ 2 222).
®
modular
Abmessungen der Gerätegrundplatte in mm
B C D
30 355 383
90 355 383
30 455 483
120 433 473
30 355 383
60 355 383
30 455 483
120 455 483
30 355 383
60 355 383
30 355 383
M6
30
E F G H
19 15 7 13
19 15 7 13
19 15 7 13
28 15 7 13
19 15 7 13
19 15 7 13
19 15 7 13
19 15 7 13
19 15 7 13
19 15 7 13
19 15 7 13
27021610488337547
