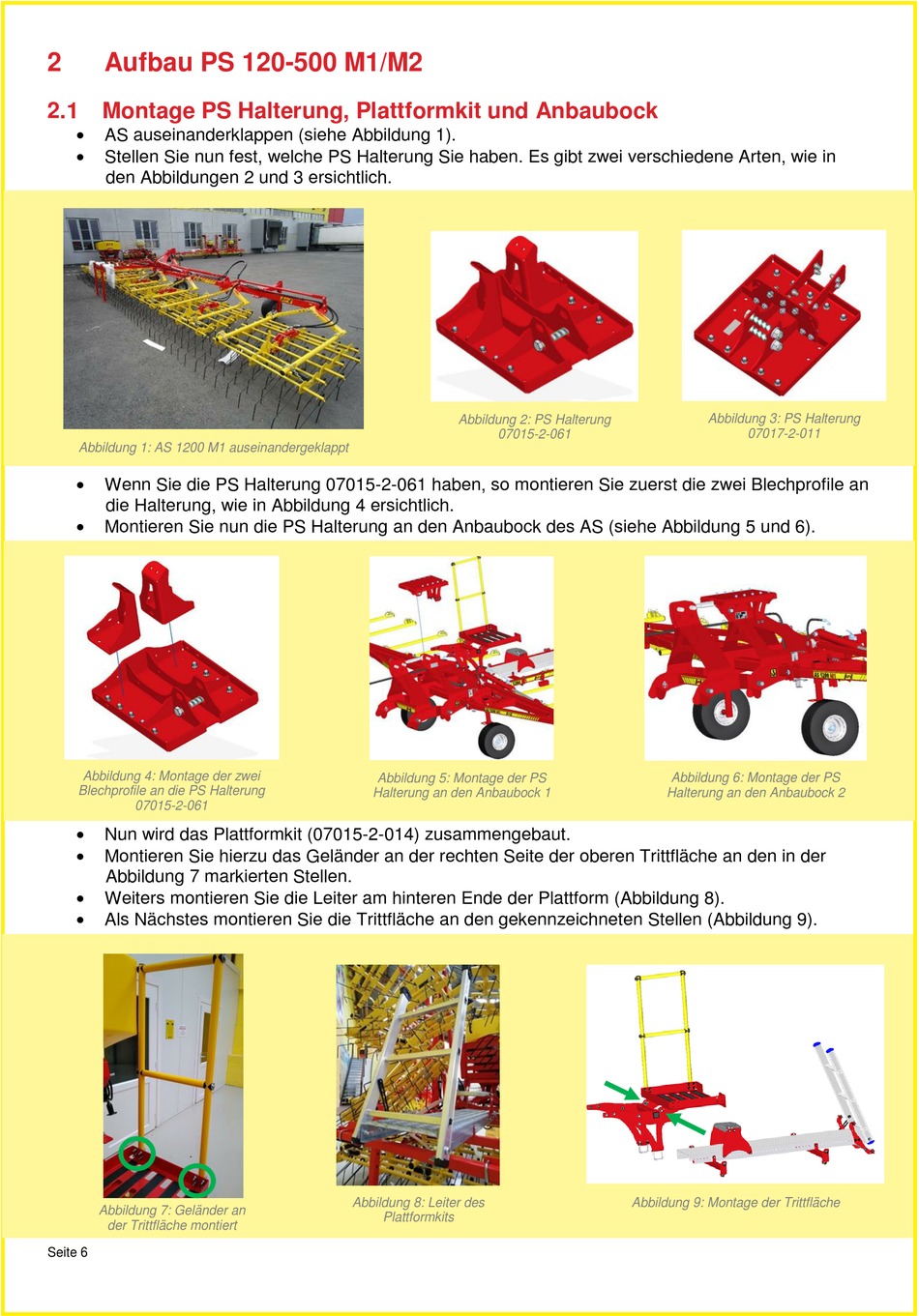

Aufbau PS 120-500 M1/M2

2.1 Montage PS Halterung, Plattformkit und Anbaubock


AS auseinanderklappen (siehe Abbildung 1).

Stellen Sie nun fest, welche PS Halterung Sie haben. Es gibt zwei verschiedene Arten, wie in
den Abbildungen 2 und 3 ersichtlich.
Abbildung 1: AS 1200 M1 auseinandergeklappt

Wenn Sie die PS Halterung 07015-2-061 haben, so montieren Sie zuerst die zwei Blechprofile an
die Halterung, wie in Abbildung 4 ersichtlich.

Montieren Sie nun die PS Halterung an den Anbaubock des AS (siehe Abbildung 5 und 6).
Abbildung 4: Montage der zwei
Blechprofile an die PS Halterung
07015-2-061

Nun wird das Plattformkit (07015-2-014) zusammengebaut.

Montieren Sie hierzu das Geländer an der rechten Seite der oberen Trittfläche an den in der
Abbildung 7 markierten Stellen.

Weiters montieren Sie die Leiter am hinteren Ende der Plattform (Abbildung 8).

Als Nächstes montieren Sie die Trittfläche an den gekennzeichneten Stellen (Abbildung 9).
Abbildung 7: Geländer an
der Trittfläche montiert
Seite 6
Abbildung 2: PS Halterung
07015-2-061
Abbildung 5: Montage der PS
Halterung an den Anbaubock 1
Abbildung 8: Leiter des
Plattformkits
Abbildung 3: PS Halterung
07017-2-011
Abbildung 6: Montage der PS
Halterung an den Anbaubock 2
Abbildung 9: Montage der Trittfläche
