4 Description du produit
remplacé.
Si une saturation du filtre est atteinte pendant le fonctionnement continu, une notification d'erreur
s'affiche à l'écran et un signal sonore retentit toutes les 30 secondes.
Le dispositif est équipé d'un système d'arrêt et de redémarrage automatique.
Le système d'arrêt et de redémarrage automatique combiné à une pince ampèremétrique
raccordée, permet de mettre en marche automatiquement l'aspiration lors du lancement du
processus de soudage (mode de fonctionnement automatique). Dès que le processus de soudage
commence, le dispositif reçoit un signal de la pince ampèremétrique, et l'aspiration démarre
automatiquement. L'utilisation de la fonction marche-arrêt automatique augmente la durée de vie
de l'appareil et réduit les émissions sonores ainsi que la consommation d'énergie.
Les unités de détection de gaz de fumée suivantes peuvent être raccordées à l'unité principale :
– Brûleur d'extraction de fumée
– Torches de soudage avec systèmes externes d'extraction des fumées
– Entonnoir d'aspiration avec support magnétique
4.2 Éléments de commande et connecteurs

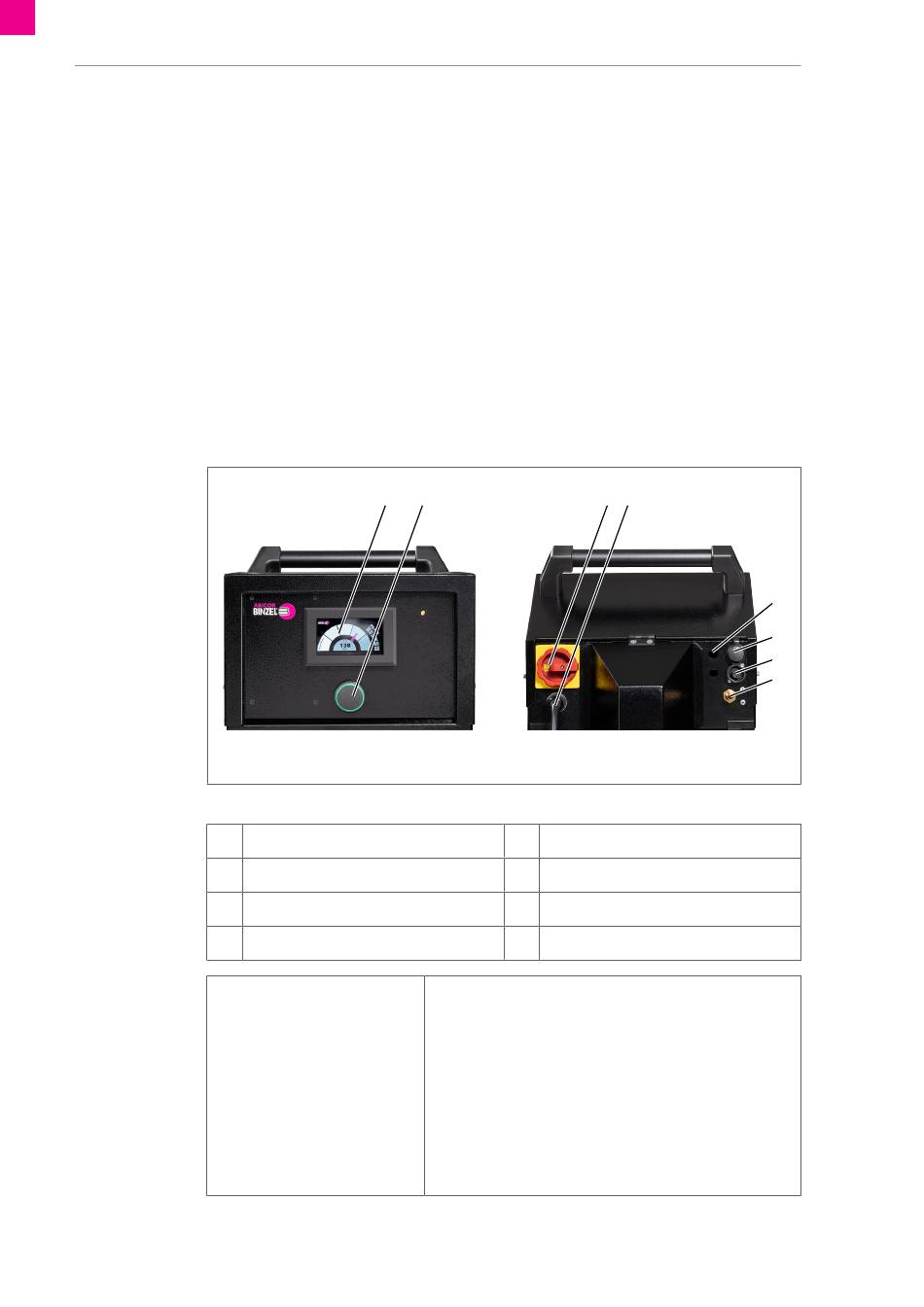

Illustration 3
1
3
5
7
Bouton rotatif/poussoir
FR - 90
1
avant
Éléments de commande et connecteurs
Écran
Interrupteur principal
Connexion pour accessoires optionnels
Raccord de la pince ampèremétrique
2
Bouton rotatif/poussoir avec LED
2
Câble d'alimentation réseau
4
Connexion au réseau
6
Raccord d'air comprimé
8
– Passage du mode automatique au mode manuel.
– Régler le débit volumétrique.
– Affichage d'état
La LED bouton rotatif/poussoir clignote en magenta
lorsque l'interrupteur principal est enclenché et que
l'appareil démarre.
La LED bouton rotatif/poussoir est allumée en vert en
continu lorsque l'aspiration fonctionne et qu'il n'y a pas
d'erreur.
®
xFUME COMMANDER
3 4
5
6
7
8
Derrière
