4 Descripción del producto
4 Descripción del producto
4.1

Estructura y funcionamiento

8

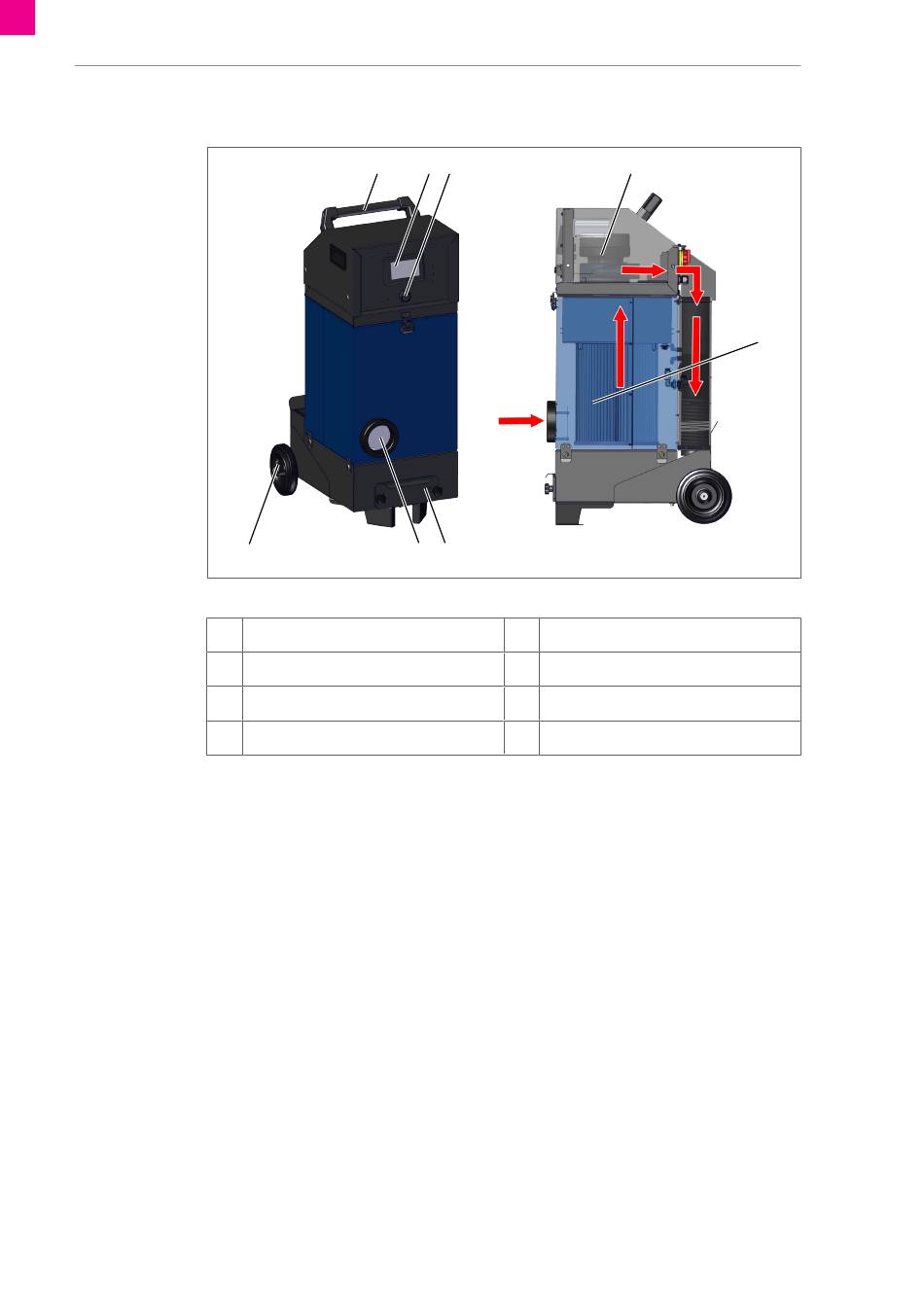

Ilustración 2
1
3
5
7
El equipo es parte de un sistema de soldadura. Las áreas de uso del aparato son la soldadura
manual y los procesos de soldadura automatizada/robotizada hasta un ciclo de trabajo máximo
de 100 %. Durante la soldadura se genera un humo de soldadura peligroso para la salud, que es
filtrado y limpiado por los filtros internos del equipo.
El equipo permite aspirar los humos y el polvo generados durante los procesos de soldadura. El
equipo cumple los requisitos de la clase de separación de humos de soldadura W3 y, por tanto,
puede utilizarse en modo de recirculación para extraer humos de soldadura de aceros con un
contenido de aleación de níquel y cromo inferior y superior al 30 %.
Un motor aspira el humo de soldadura a través de las bocas de extracción en la parte central del
aparato. El humo de soldadura se aspira a través de los filtros de cartucho. Las partículas de
suciedad permanecen adheridas a las membranas de los filtros. A continuación, el aire purificado
se canaliza hacia la parte superior del aparato.
El filtro de cartucho se limpia mediante una boquilla giratoria que expulsa las partículas de
suciedad de las membranas del filtro mediante un impulso de aire comprimido. Las partículas de
suciedad se recogen en un recipiente colector de polvo.
En el equipo hay instalado un dispositivo de seguridad para controlar el caudal mínimo de aire
que se va a extraer. La supervisión se realiza midiendo la presión efectiva. El botón giratorio/
pulsador se ilumina continuamente en naranja si el filtro no está bien o está saturado y debe
ES - 128
1
7
Estructura y funcionamiento
Asa
Botón giratorio/pulsador
Elemento filtrante
Boquilla de extracción
2 3
6
Pantalla
2
Motor
4
6 Recipiente colector de polvo
8 2x rollos
®
