7 Inbetriebnahme
Ausführung 400 V bis 480 V
Der Netzstecker ist nicht am Netzanschlusskabel montiert.
► Entsprechenden Netzstecker (kundenspezifisch) am Netzanschlusskabel montieren und
einstecken.
Ausführung 100 V bis 240 V
Der Netzstecker ist am Netzanschlusskabel montiert.
► Sollte ein anderer Netzstecker benötigt werden, diesen von einer Elektrofachkraft tauschen
lassen.
► Netzstecker einstecken.
7.6 Absaugvolumenstrom an der Düse des Rauchgas-Absaugbrenners prüfen
Gemäß DIN EN ISO 21904 sind die Rauchgas-Absaugbrenner am Brenneranschluss
normgerecht gekennzeichnet. Um den Mindestvolumenstrom sicherzustellen, muss der
Absaugvolumenstrom mit der Prüfvorrichtung (Bestellnummer 191.0212.1) eingestellt und geprüft
werden.

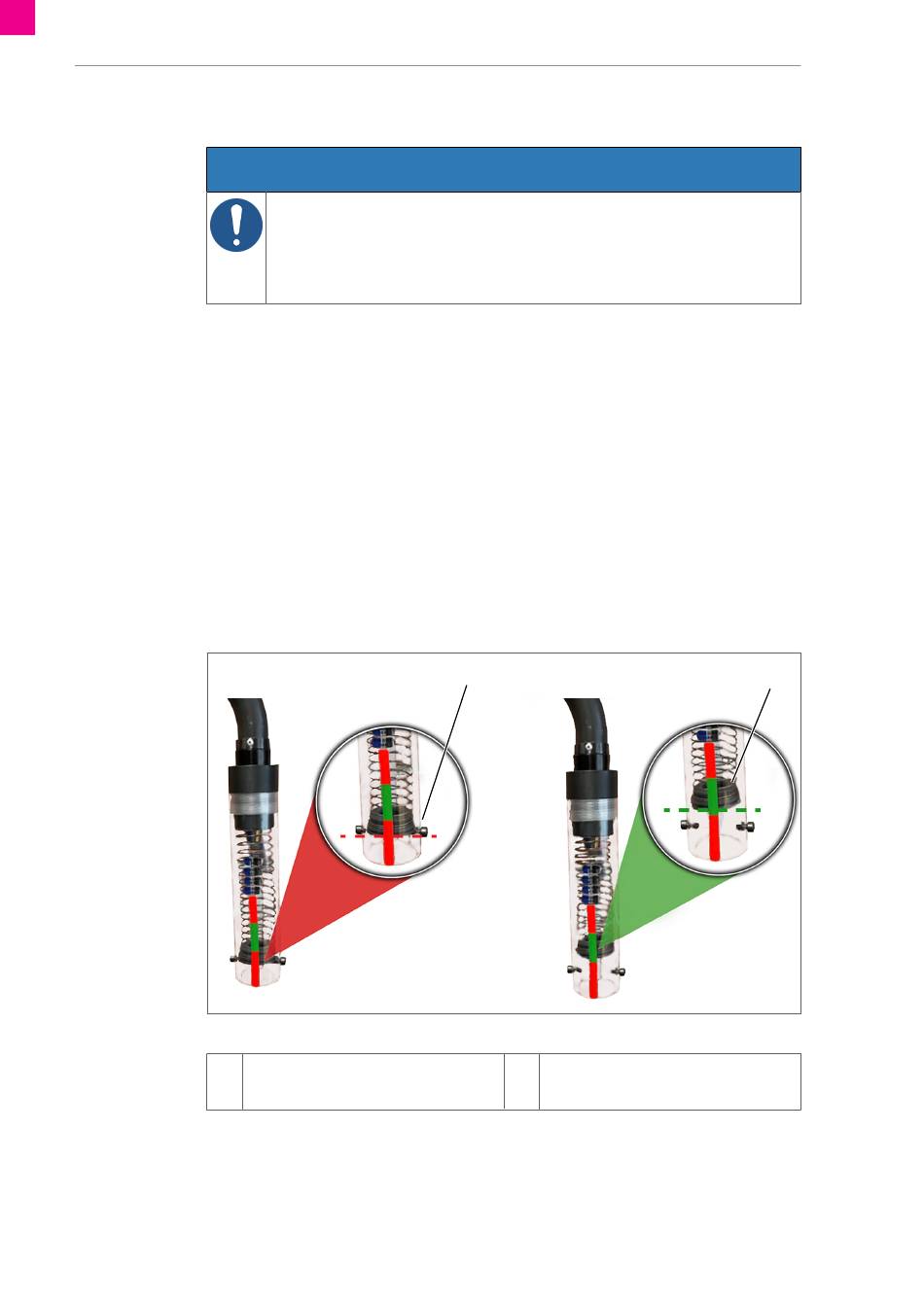

Abbildung 6
1
Notwendigen Absaugvolumenstrom an der Absaugdüse auf dem Etikett des Anschlussstücks
1.
des jeweiligen Rauchgas-Absaugbrenners ablesen.
Prüfen, dass der Rauchgas-Absaugbrenner korrekt mit dem Rauchgas-Absauggerät verbunden
2.
ist.
DE - 22

Fehlfunktion durch nicht angeschlossenen N-Leiter

Ist der N-Leiter nicht angeschlossen, kann das Gerät nicht eingeschaltet werden.
► Achten Sie beim Montieren des Netzsteckers darauf, dass der N-Leiter
angeschlossen ist.
Absaugvolumenstrom mit Prüfvorrichtung prüfen
Mindestvolumenstrom gemäß DIN EN
ISO 21904 nicht erreicht
HINWEIS
1
Mindestvolumenstrom gemäß DIN EN
2
ISO 21904 erreicht
®
xFUME COMMANDER
2
BAL.1122.0 • V01
