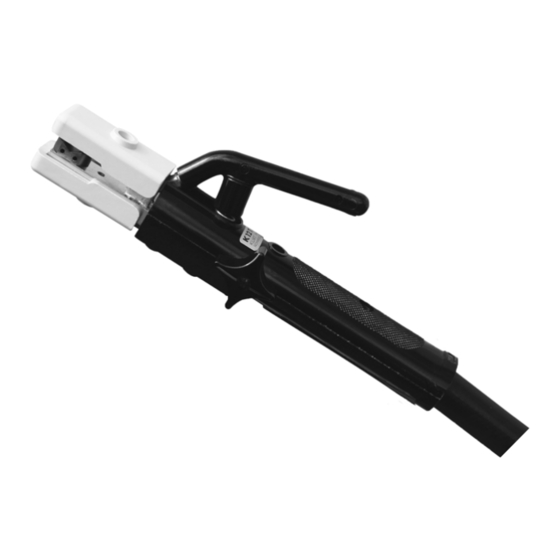

Abicor Binzel K10 Betriebsanleitung
Fugenhobler
Verwandte Anleitungen für Abicor Binzel K10
Inhaltszusammenfassung für Abicor Binzel K10

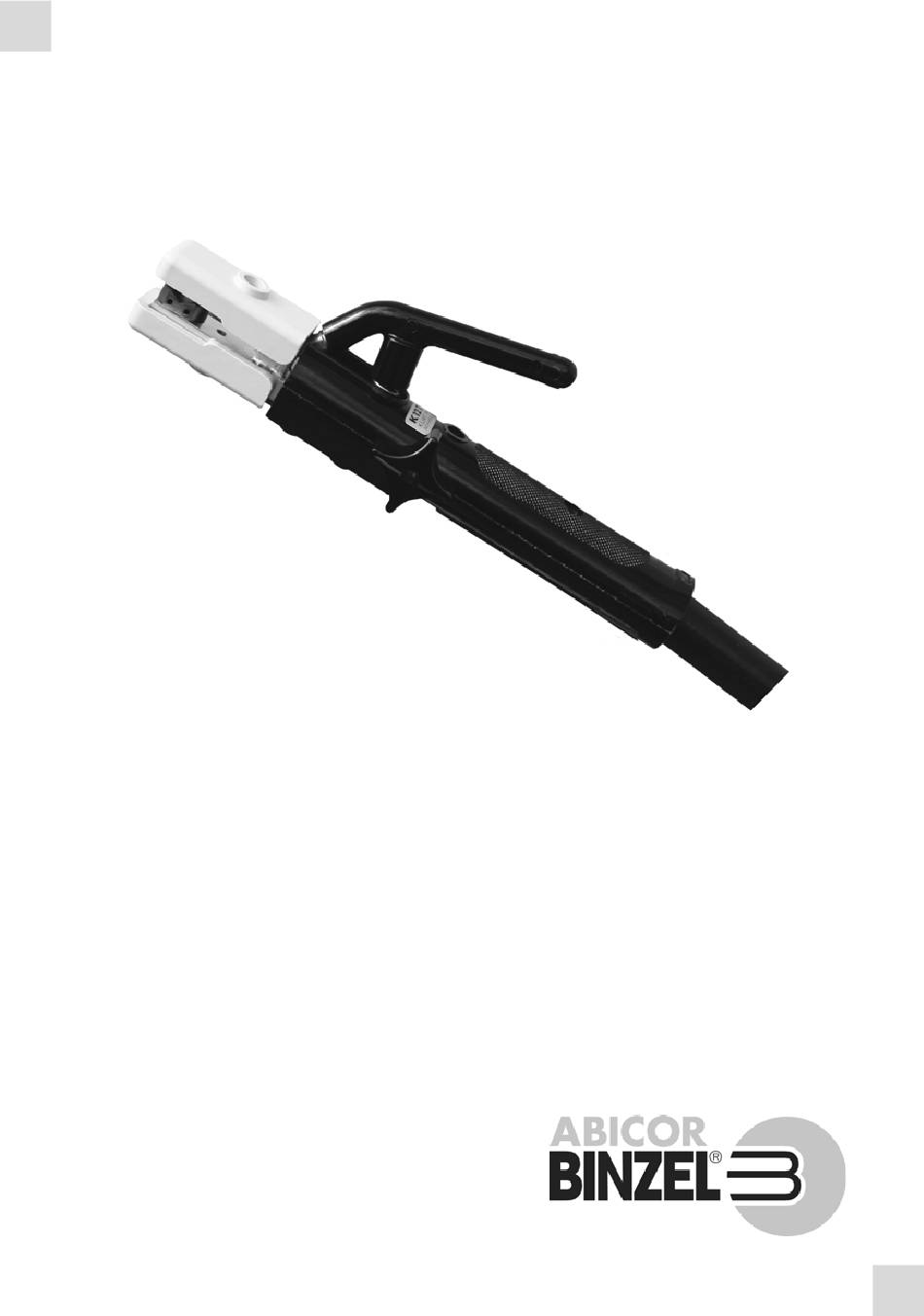

- Seite 1 T E C H N O L O G Y F O R T H E W E L D E R ´ S W O R L D . All manuals and user guides at all-guides.com DE Betriebsanleitung / EN Operating instructions K10, K12, K12T, K16, K16T, DE Fugenhobler EN Gouging torches...
- Seite 2 Änderungen werden jedoch in neuen Ausgaben berücksichtigt. Alle in der Betriebsanleitung genannten Handelsmarken und Schutzmarken sind Eigentum der jeweiligen Besitzer/Hersteller. Unsere aktuellen Produktdokumente, sowie alle Kontaktdaten der ABICOR BINZEL Ländervertretungen und Partner weltweit, finden Sie auf unserer Homepage www.binzel-abicor.com...
-
Seite 3: Bestimmungsgemäße Verwendung
All manuals and user guides at all-guides.com 1 Identifikation 1 Identifikation Die Fugenhobler K10, K12, K12T, K16, K16T, und K20 sind ausschließlich für das Lichtbogen-Fugenhobeln mit Kohleelektroden und Druckluft geeignet und zur industriellen und gewerblichen Nutzung durch Fachkräfte bestimmt. Die Fugenhobler sind als Handbrenner verfügbar und in allen Schweißpositionen... -
Seite 4: Angaben Für Den Notfall
3 Produktbeschreibung All manuals and user guides at all-guides.com Fugenhobler VORSICHT Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzungen die Folge sein. HINWEIS Bezeichnet die Gefahr, dass Arbeitsergebnisse beeinträchtigt werden oder Sachschäden an der Ausrüstung die Folge sein können. 2.3 Angaben für den Notfall Unterbrechen Sie im Notfall sofort folgende Versorgungen: •... -
Seite 5: Verwendete Zeichen Und Symbole
Fugenhobler All manuals and user guides at all-guides.com 4 Lieferumfang Kühlungsart Pressluft Tab. 2 Allgemeine Daten Spannungsart AC oder DC Polung der Elektrode DC in der Regel positiv für Stahlguss und -legierungen DC negativ für Buntmetall, Manganhartstahl, Grauguss AC für Grauguss, Aluminium, Nickellegierungen Leerlauf- bzw. -
Seite 6: Funktionsbeschreibung
Bestelldaten und Identnummern der Ausrüst- und Verschleißteile entnehmen Sie den aktuellen Bestellunterlagen oder der beiliegenden Ersatzteilliste. Kontakt für Beratung und Bestellung finden Sie im Internet unter www.binzel-abicor.com. Im Reparaturfall bietet ABICOR BINZEL Schweißtechnik Dresden GmbH & Co. KG Werksreparaturen an. 5 Funktionsbeschreibung Halter Drucklufttülle... - Seite 7 Fugenhobler All manuals and user guides at all-guides.com 6 Inbetriebnahme Aufschmelzen verflüssigt. Mit dem über Düsen gerichteten Druckluftstrahl wird die Schmelze ausgeblasen. 6 Inbetriebnahme GEFAHR Verletzungsgefahr durch unerwarteten Anlauf Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Montage- bzw. Demontage- und Reparaturarbeiten ist Folgendes zu beachten: •...
-
Seite 8: Betrieb
7 Betrieb All manuals and user guides at all-guides.com Fugenhobler 3 Das Schweißstromkabel an der Anschlusslasche festschrauben. Der Fugenhobler ist angeschlossen. 6.2 Kohleelektrode Abb. 1 Übersicht Fugenhobler auf Seite DE-6 Wechseln Sie die Kohleelektrode, indem Sie wie folgt vorgehen: 1 Halter (1) gedrückt halten und Kohleelektrode einführen. -
Seite 9: Außerbetriebnahme
Fugenhobler All manuals and user guides at all-guides.com 8 Außerbetriebnahme WARNUNG Hoher Schallpegel Der Schallpegel liegt mit 105 bis 118 dB über dem zulässigen Grenzwert. • Tragen Sie einen Gehörschutz. HINWEIS • Die Bedienung ist ausschließlich befähigten Personen (in Deutschland siehe TRBS 1203) vorbehalten. -
Seite 10: Tägliche Reinigung
10 Entsorgung All manuals and user guides at all-guides.com Fugenhobler GEFAHR Verletzungsgefahr durch unerwarteten Anlauf Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Montage- bzw. Demontage- und Reparaturarbeiten ist Folgendes zu beachten: • Schalten Sie die Stromquelle aus. • Sperren Sie die Druckluftzufuhr ab. •... - Seite 11 Fugenhobler All manuals and user guides at all-guides.com 11 Anhang 11 Anhang 11.1 Ersatzteilliste Abb. 2 Ersatzteile Fugenhobler Pos. Bezeichnung Fugenhobler K10/K12 Fugenhobler K16 Fugenhobler K20 Isolierbacken 512.D091 516.D042 516.D196.2 Vorderteil 516.D027 516.D041 516.D168.1 Griff 516.D011 516.D011 516.D011 Flachdüse 25 516.D045...
- Seite 24 T E C H N O L O G Y F O R T H E W E L D E R ´ S W O R L D . All manuals and user guides at all-guides.com ABICOR BINZEL Schweißtechnik Dresden GmbH & Co.KG Postfach 28 01 38 • D–01159 Dresden...
