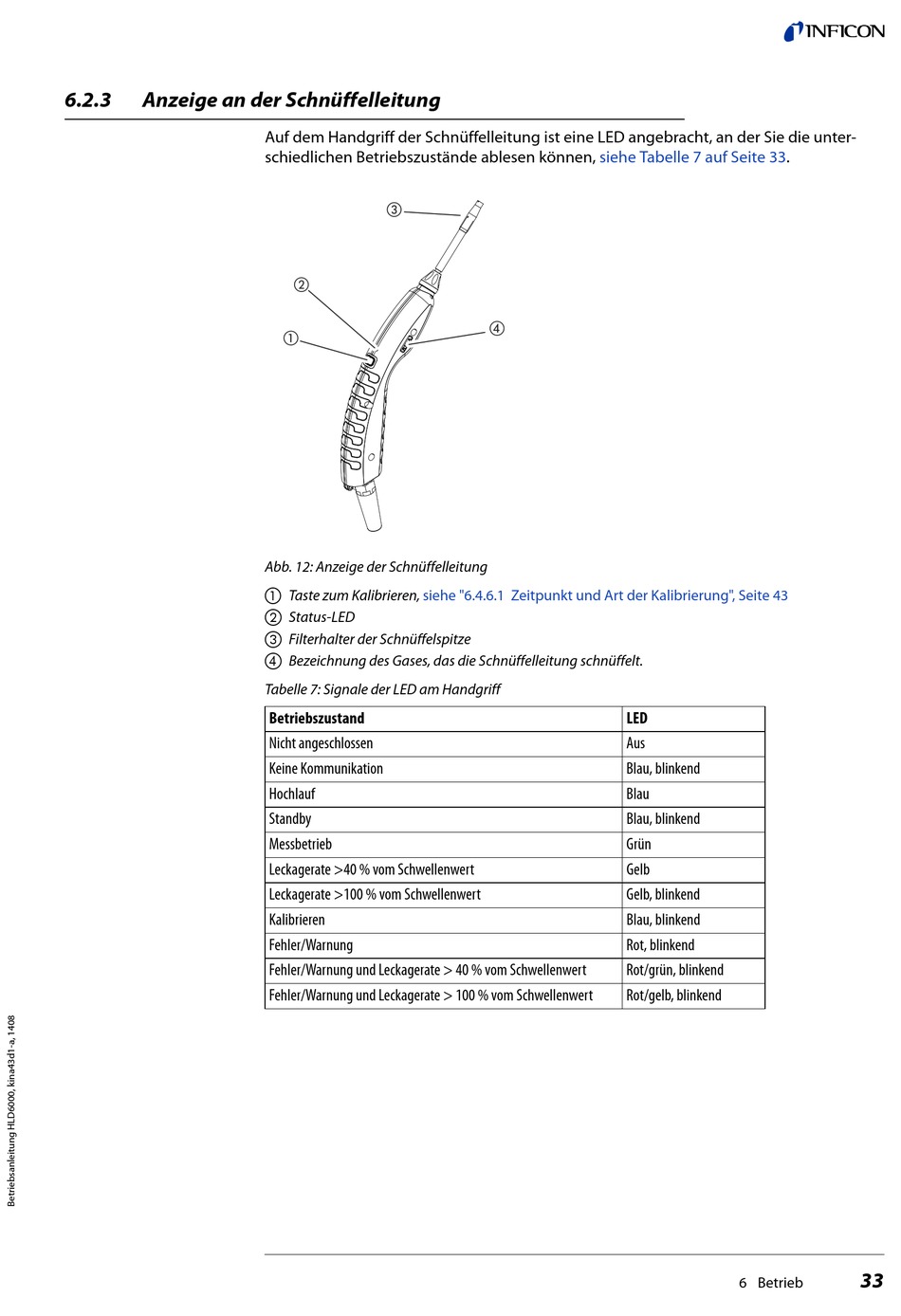

6.2.3
Anzeige an der Schnüffelleitung
Auf dem Handgriff der Schnüffelleitung ist eine LED angebracht, an der Sie die unter-
schiedlichen Betriebszustände ablesen können,
Abb. 12: Anzeige der Schnüffelleitung
a
Taste zum Kalibrieren,
siehe "6.4.6.1 Zeitpunkt und Art der Kalibrierung", Seite 43
b
Status-LED
c
Filterhalter der Schnüffelspitze
d
Bezeichnung des Gases, das die Schnüffelleitung schnüffelt.
Tabelle 7: Signale der LED am Handgriff
Betriebszustand
Nicht angeschlossen
Keine Kommunikation
Hochlauf
Standby
Messbetrieb
Leckagerate >40 % vom Schwellenwert
Leckagerate >100 % vom Schwellenwert
Kalibrieren
Fehler/Warnung
Fehler/Warnung und Leckagerate > 40 % vom Schwellenwert
Fehler/Warnung und Leckagerate > 100 % vom Schwellenwert
siehe Tabelle 7 auf Seite
33.
LED
Aus
Blau, blinkend
Blau
Blau, blinkend
Grün
Gelb
Gelb, blinkend
Blau, blinkend
Rot, blinkend
Rot/grün, blinkend
Rot/gelb, blinkend
6 Betrieb
33
